Gamme DEMACEnrouleurs de câbles électriques
Accédez aux séries pour le signal, la puissance, la descente verticale ou l’entraînement motorisé. La fiche de chaque série permet de vérifier le câble, le collecteur et les références.
Choisir selon le câble et le montage
Signal et conducteurs multiples

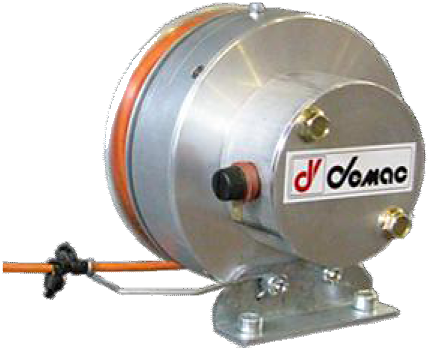

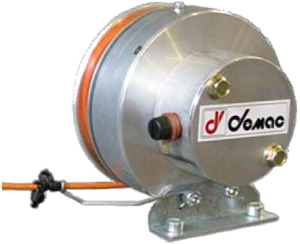

CR 025
Enrouleur de signal. Comparez le câble et les conducteurs.
Voir les références
CR 10
Série électrique multiconducteur.
Voir les références

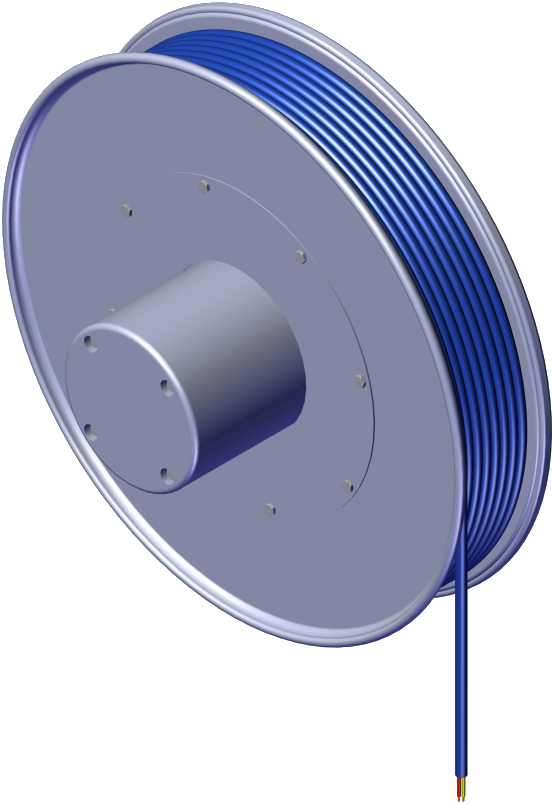

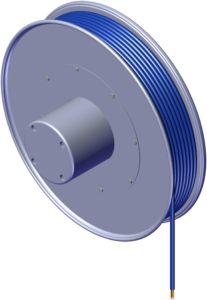

CR 15
Câble de 1,5 mm² et 6 A ; conducteurs et course selon la référence.
Voir les références

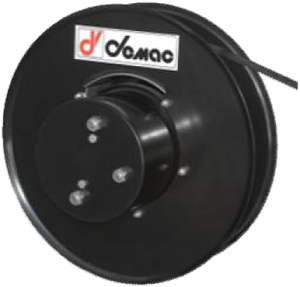

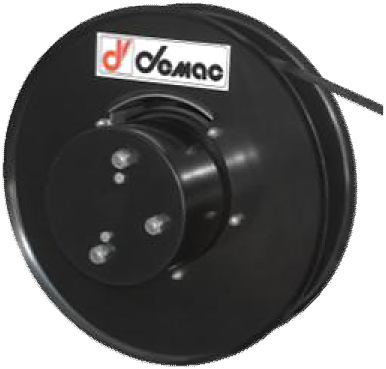

CR 25
Câble de 2,5 mm² et 16 A ; conducteurs et course selon la référence.
Voir les référencesPuissance et montage

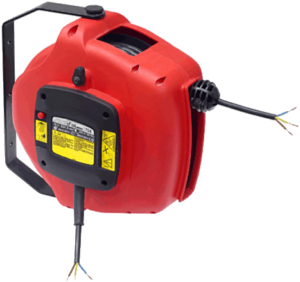

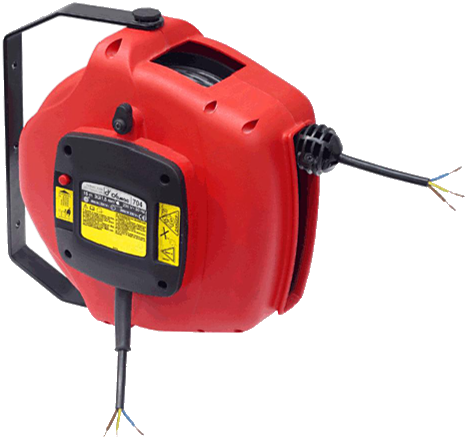

Série 700
Enrouleur caréné avec arrêt du câble.
Voir les références

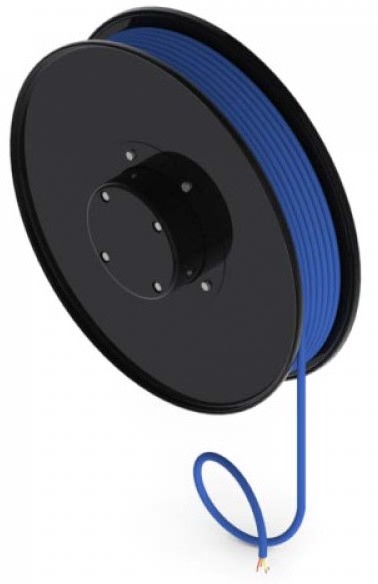

Série 6000
Comparez les caractéristiques électriques par référence.
Voir les références

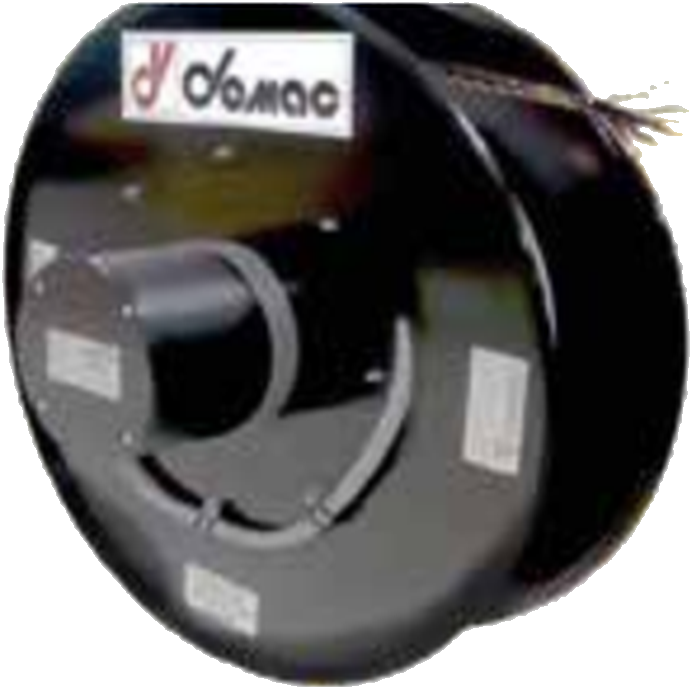

LCR horizontal
Enrouleur de câble pour montage horizontal.
Voir les référencesLCR/VD
Version pour descente verticale.
Voir les références

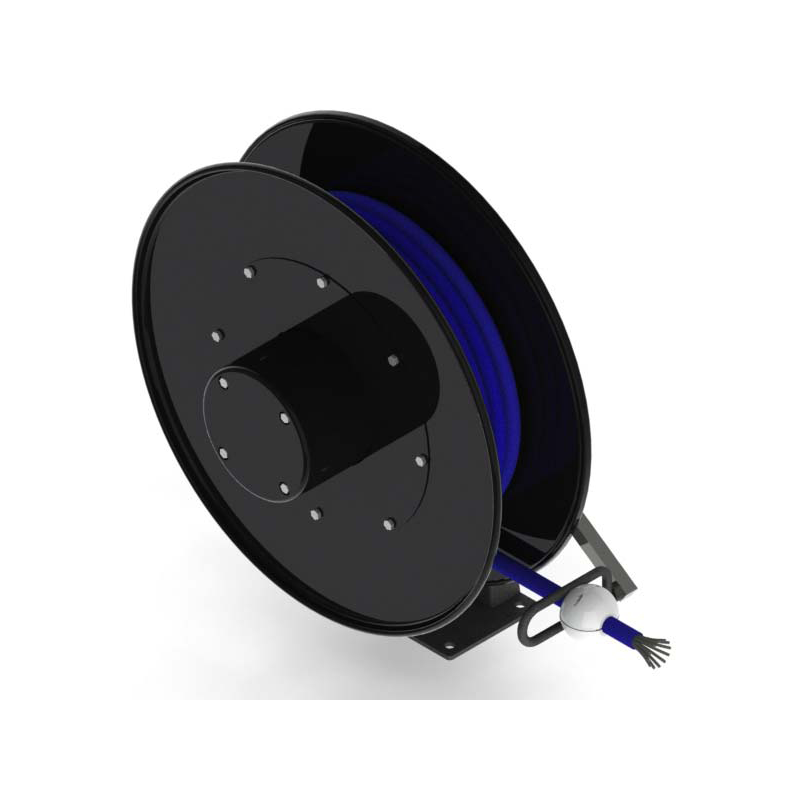

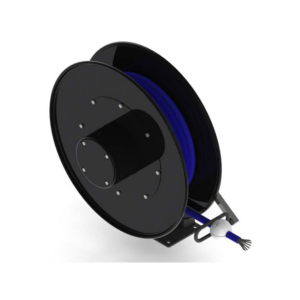

Série 500
Comparez les configurations d’alimentation de puissance.

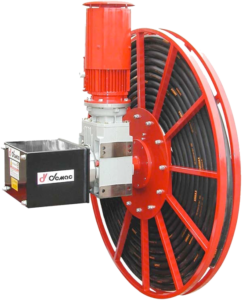

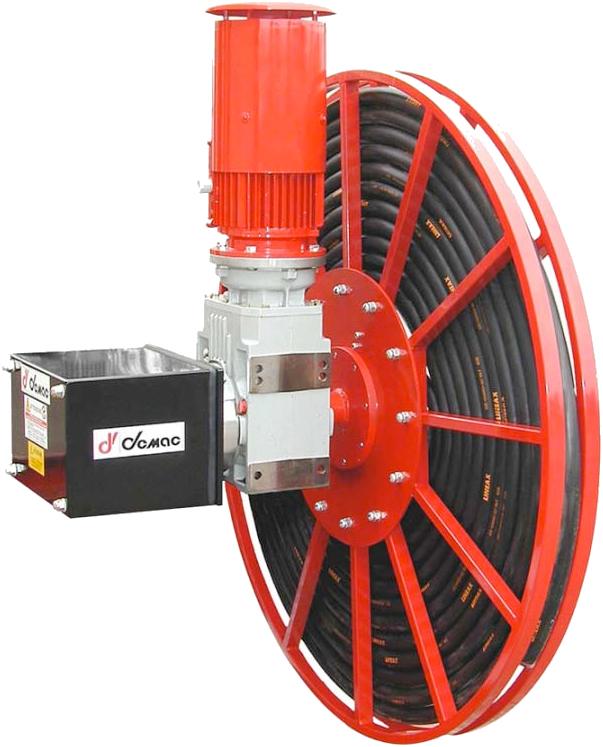

Voir les référencesMotorisé ou monospire à ressort
Comparer les caractéristiques électriques et la course
La tension, le courant à transmettre, le nombre et la section des conducteurs, la longueur utile et le montage doivent être compatibles sur une même référence.
| Série | Tension | Courant | Conducteurs | Longueur |
|---|---|---|---|---|
 CR 025 | 50 V | 1 A | 2 à 4 | 2 à 3,3 m |
| CR 10 | 50 V | 4 A | 2 à 36 | 5 à 40 m |
 CR 15 | 50 V | 6 A | 2 à 36 | 5 à 42 m |
 CR 25 | 50 V | 16 A | 3 à 18 | 6 à 40 m |
 Série 700 | 12 à 400 V | — | 1 à 5 | 5 à 35 m |
 Série 6000 | 230 à 400 V | 30 à 150 A | 3 à 24 | 10 à 55 m |
| LCR | 400 V | 2 à 176 A | 4 à 36 | 15 à 80 m |
 Série 500 | 230 à 400 V | jusqu’à 450 A | 1 à 5 | 10 à 30 m |
 Motorisé | — | — | jusqu’à 36 | 50 à 100 m au catalogue général ; autres courses selon étude |
Les plages du tableau orientent vers une série. La référence précise ensuite la combinaison câble-longueur, le support et les conditions électriques admissibles.
Vérifications avant remplacement
Puissance admissible : vérifier l’état enroulé ou déroulé
La puissance admissible peut différer selon la part du câble restée sur le tambour. Utilisez les valeurs de la référence et les conditions indiquées par le fabricant.
La série 700 publie des valeurs câble enroulé et déroulé. Le rapport varie selon la référence : il ne constitue pas un coefficient applicable à toute la gamme.
Pour le devis, indiquez la charge électrique et la longueur qui restera enroulée en service.
Monospire ou multispire

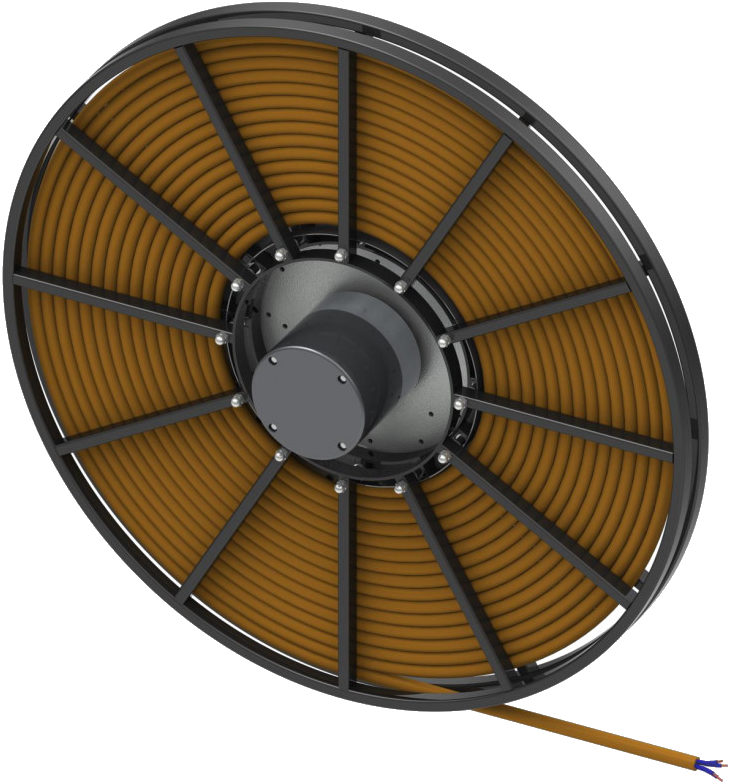

En monospire, les spires se disposent côte à côte. Comparez les dimensions et les caractéristiques électriques du CR 1200 avec les contraintes du montage.
En multispire, le câble se superpose en couches. Vérifiez la capacité pour le diamètre réel du câble et les conditions de service de la référence.
Le support dépend du couple conducteurs-longueur, pas du seul nombre de conducteurs
Sur les séries CR, deux supports existent. Le S1 à entraxe 55 sur 80 mm, le S2 à 75 sur 100 mm. Le passage de l’un à l’autre ne suit pas une règle simple : sur la CR 15, le 16x1,5 en 34 m est en S2 alors que le même câble en 25 m est en S1. Le support figure référence par référence, et il commande le perçage du châssis.
Horizontal ou vertical
Un câble suspendu porte son propre poids sur toute sa longueur. La série LCR/VD est conçue pour cela, et elle n’est pas la LCR avec un ressort renforcé : c’est une gamme plus restreinte.
Les longueurs horizontales et verticales ne se transposent pas directement. Sur le 4x10 mm², la course passe de 80 m en horizontal à 40 en vertical. Une exception notable : le 7x1,5 mm² monte à 80 m en vertical contre 45 en horizontal.
Les câbles verticaux indiquent une charge de rupture. Cette valeur ne doit pas être utilisée comme effort admissible de service ou de tirage : faites confirmer les limites applicables au câble et à son montage.
Signal, bus de terrain et capteurs
Les séries CR acceptent CANbus, Ethernet et Profinet en option, sous réserve d’homologation — le constructeur ne garantit pas d’office l’intégrité d’un signal numérique à travers un collecteur tournant.
Pour un câble hybride ou un réseau industriel, indiquez le protocole, le schéma de raccordement et la référence du câble. Les tableaux distinguent des constructions pour servomoteurs, des câbles multiconducteurs et des liaisons CANbus ou Profinet ; leurs caractéristiques ne sont pas interchangeables.
Pour mesurer une longueur ou un angle plutôt que transporter du courant, voir les capteurs LR, LR120 et LR195.
Ce qu’il faut transmettre pour un devis
- Pour un remplacement : référence complète, photo de la plaque et vues du montage existant.
- Tension, courant réel et nombre de conducteurs.
- Neutre distribue ou non.
- Longueur de course, et part du câble qui restera enroulee en service.
- Application horizontale ou descente verticale, avec la hauteur.
- Protocole de bus le cas échéant.
- Entraxe de perçage réalisable.
- Exposition à l’eau : les séries vont de l’IP 48 à l’IP 66.
Devis et conseil technique sur demande.
