Référence et configurationEnrouleurs motorisés : référence et configuration
Pour remplacer un enrouleur motorisé ou définir un nouvel équipement, joignez la référence, les données du câble ou du tuyau et les caractéristiques du mouvement. La sélection porte sur l’ensemble moteur, réducteur, collecteur et tambour, avec l’alimentation et la commande prévues.
Accéder aux familles motorisées
Câble motorisé — moteur couple
Enrouleur de câble motorisé DEMAC à moteur couple. Monospire ou vrac, câble et collecteur selon configuration. Référence complète ou données de montage pour votre demande.
Voir les références

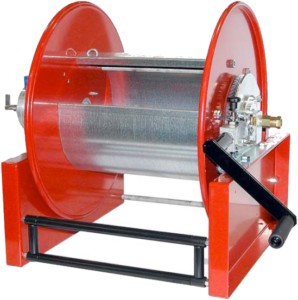

9871 — tuyau motorisé pour secours
Enrouleur DEMAC 9871 à rembobinage motorisé pour véhicules de secours, verrouillage anti-rotation et reprise manuelle. Configuration du tuyau et de l’entraînement à préciser.
Voir les référencesDonnées de sélection des deux familles motorisées
| Famille | Configuration | Données à préciser |
|---|---|---|
 Enrouleur de câbles motorisé | Enrouleur de câble à entraînement motorisé | Câble, contacts, course, vitesse et alimentation. |
 Type 9871 | Enrouleur de tuyau motorisé pour les applications concernées | Fluide, tuyau, circuit, course et conditions d’intégration. |
Identifier l’ensemble à remplacer
Photographiez la plaque de l’enrouleur et, lorsqu’elles sont distinctes, celles du moteur et du collecteur. Ajoutez une vue du tambour, du guidage et des raccordements.
Pour une nouvelle configuration, indiquez ce qui est déjà défini : câble ou tuyau, course, implantation et alimentation disponible. Signalez les composants existants à conserver.
Courbe de fonctionnement du moteur couple

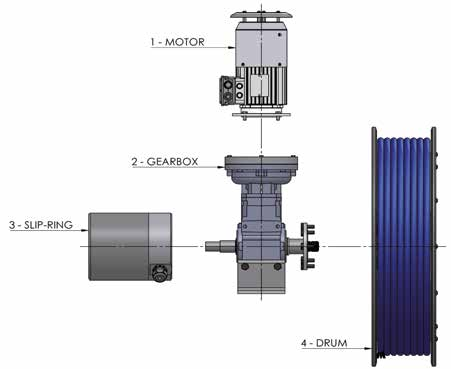

Les composants à configurer
Voir les points à relever
Moteur et réducteur
Le catalogue motorisé décrit un système à moteur couple et réducteur. La configuration dépend du mouvement demandé et du faisceau à enrouler.
Collecteur
Précisez les contacts de puissance et de signal, les tensions et courants, ainsi que les protocoles concernés.
Tambour
La longueur, le diamètre et la masse du câble ou du tuyau font partie des données de dimensionnement.
Alimentation et commande à préciser
Voir les points à relever
Joignez les caractéristiques de l’alimentation, la commande prévue et les exigences de fonctionnement de la machine. Les raccordements et réglages sont définis avec les documents de l’équipement retenu.
Si votre demande concerne la série 9871, précisez aussi les fonctions de reprise manuelle recherchées et la version existante.
Les données de mouvement
Course et implantation
Longueur à enrouler, hauteur d’installation et cheminement du faisceau.
Vitesse et accélération
Données du mouvement de la machine et cycle de fonctionnement.
Câble ou tuyau
Diamètres, masse linéique, tension admissible et caractéristiques électriques ou hydrauliques disponibles.
Environnement
Intérieur ou extérieur, températures et environnement marin ou autres contraintes.
Comparer avec une solution à ressort
Voir les points à relever
Le CR1200 est à rappel par ressort : ce n’est pas un enrouleur motorisé. Référence et caractéristiques électriques et mécaniques à vérifier.
Si l’entraînement n’est pas encore choisi, transmettez les mêmes données de course, de faisceau et de mouvement pour comparer les solutions. La longueur seule ne décide pas du choix.
La famille LCR est un accès complémentaire pour une configuration à ressort. Pour le guidage et les documents de montage, consultez la page installation correspondant à votre démarche.
Une demande avec blocage
Voir les points à relever
Pour une utilisation avec déroulement manuel et blocage, la série 500 constitue une autre famille à identifier. Précisez le mode d’utilisation souhaité et les caractéristiques du câble ; ne la comparez pas au motorisé sur la seule longueur.
Exigence ATEX
Si l’installation est en zone classée, joignez le cahier des charges et les documents attendus. La page ATEX indique les éléments à transmettre. La faisabilité et l’exécution d’une configuration spéciale restent à confirmer.
Préparer votre demande
Pour un remplacement, commencez par une photo lisible de la plaque et une vue du montage. Ajoutez les éléments disponibles ci-dessous ; signalez ceux qui restent à confirmer.
- Plaques de l’enrouleur, du moteur et du collecteur ; référence et quantité.
- Câble ou tuyau : diamètre, masse et caractéristiques de service.
- Course, vitesse, accélération et cycle de fonctionnement.
- Alimentation disponible et commande prévue.
- Contacts de puissance et de signal, tensions et courants.
- Plans, encombrement et conditions ambiantes.
