Enrouleur de câble motorisé DEMAC à moteur couple. Monospire ou vrac, câble et collecteur selon configuration. Référence complète ou données de montage pour votre demande.
| Type de produit | Enrouleur de câble électrique |
|---|---|
| Utilisation | Câble électrique, Engin mobile et grue |
| Entraînement | Motorisé |
| Matériau | Acier peint |
| Tension | 0,6/1 kV |
| Nombre de conducteurs | 36x |
| Section | 1,5 mm², 10 mm², 16 mm², 2,5 mm², 25 mm², 35 mm², 4 mm², 50 mm², 6 mm² |
| Plage de longueur | De 15 à 30 m, De 30 à 50 m, De 50 à 100 m, Plus de 100 m |
| Zone ATEX | Non |
| Équipement | Avec câble, Sans câble |

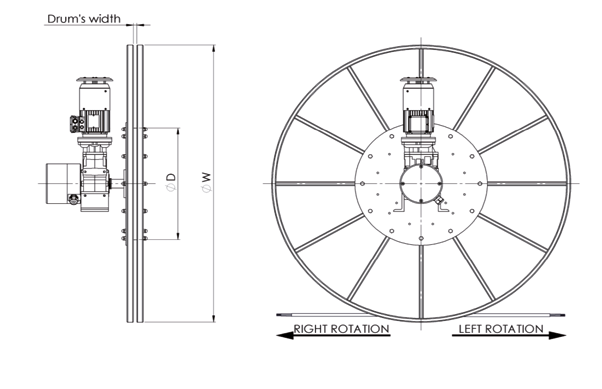

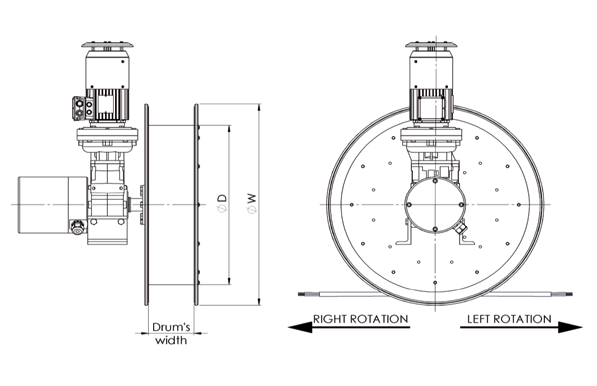

| Schémas techniques | moteur couple - schéma monospire moteur couple - schéma en vrac Plans distincts selon la référence ou la configuration. Vérifiez les légendes pour choisir le plan correspondant. |

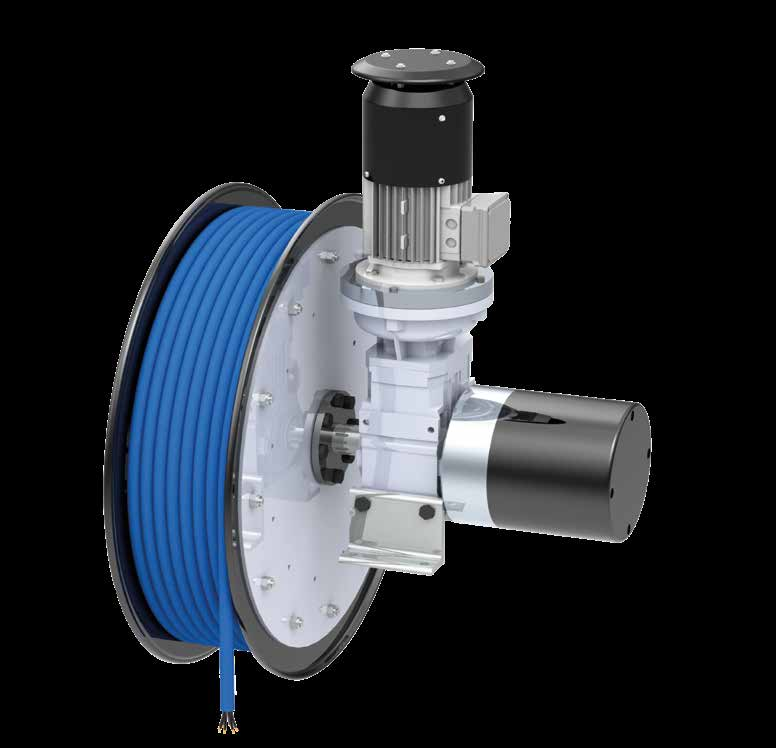

Enrouleur de câble motorisé DEMAC à moteur couple, avec tambour monospire ou à enroulement en vrac. La référence se définit selon le câble, la longueur à reprendre et le mouvement de la machine.
Transmettez le code complet, la quantité et une photo de plaque si disponible. Pour un remplacement, précisez le câble, le sens de sortie, les cotes de montage et la vitesse de déplacement.
Avec ou sans câble, plans 2D/3D sur demande. Collecteur de puissance, signal ou données à définir ; contacts PROFIBUS/PROFINET et essais de transmission sur demande.
Les deux tableaux reprennent les capacités des configurations à quatre conducteurs des pages monospire du catalogue Motor. Les codes complets moteur/réducteur dépendent notamment de la vitesse : 20, 40, 60 ou 80 m/min. Ils sont à confirmer pour la configuration demandée.
Conditions des tableaux : tambour sur appareil mobile, sortie horizontale, hauteur de montage maximale 2,5 m, sans renvoi, accélération 0,2 m/s². Tension nominale indiquée : 0,6/1 kV. Le courant du collecteur ne remplace pas la vérification du courant admissible dans le câble.
| Câble (mm²) | Ø extérieur (mm) | Masse (kg/km) | Traction maximale du câble (N) | Courant nominal du collecteur (A) | Taille de tambour : longueur à enrouler (m) |
|---|---|---|---|---|---|
| 4x2,5 | 12,3 | 200 | 250 | 30 | B10 : 45 ; C12 : 65 ; C15 : 105 ; D18 : 150 |
| 4x4 | 13,5 | 280 | 400 | 60 | B10 : 40 ; C12 : 55 ; C15 : 100 ; D18 : 140 |
| 4x6 | 14,9 | 372 | 600 | 60 | B12 : 50 ; C15 : 90 ; E18 : 120 ; E20 : 160 |
| 4x10 | 18,9 | 615 | 1 000 | 60 | B12 : 40 ; C15 : 65 ; E20 : 120 ; F24 : 180 |
| 4x16 | 22,1 | 924 | 1 500 | 100 | C15 : 55 ; E20 : 100 ; G20 : 150 ; H30 : 240 |
| 4x25 | 25,5 | 1 230 | 2 500 | 160 | C15 : 50 ; E20 : 85 ; G25 : 140 ; H30 : 210 |
| 4x35 | 30,2 | 1 760 | 3 500 | 160 | C15 : 40 ; E20 : 70 ; G25 : 115 ; H30 : 170 |
Ces données concernent le câble et les tambours identifiés ci-dessus ; elles ne constituent pas une capacité générale valable avec tout câble de même section.
| Câble (mm²) | Ø extérieur (mm) | Masse (kg/km) | Traction maximale du câble (N) | Courant nominal du collecteur (A) | Taille de tambour : longueur à enrouler (m) |
|---|---|---|---|---|---|
| 4x2,5 | 16,3 | 355 | 150 | 30 | B10 : 30 ; C15 : 75 ; E18 : 105 ; E20 : 140 |
| 4x4 | 18,1 | 460 | 320 | 60 | C12 : 40 ; D15 : 60 ; E18 : 95 ; F20 : 115 |
| 4x6 | 20,5 | 615 | 480 | 60 | C12 : 35 ; D16 : 65 ; E18 : 80 ; F20 : 105 |
| 4x10 | 24,0 | 920 | 800 | 60 | C12 : 30 ; D16 : 55 ; E20 : 90 ; G25 : 140 |
| 4x16 | 27,6 | 1 310 | 1 280 | 100 | C13 : 30 ; E20 : 80 ; G25 : 115 ; H30 : 170 |
| 4x25 | 32,8 | 1 860 | 2 000 | 160 | C14 : 30 ; E20 : 65 ; G25 : 105 ; H30 : 150 |
| 4x35 | 36,4 | 2 490 | 2 800 | 160 | E20 : 55 ; G25 : 90 ; H30 : 135 |
| 4x50 | 41,6 | 3 300 | 4 000 | 240 | E20 : 50 ; G25 : 70 ; H30 : 110 |
Pour le 4x16 mm², le catalogue associe aux longueurs 30, 80, 115 et 170 m les indications complémentaires 34+3, 85+3, 122+3 et 178+3. La longueur totale et les réserves doivent être confirmées avec la référence.
| Exécution | Principe et repères du catalogue |
|---|---|
| Monospire | Enroulement dans un même plan, limitant la torsion ; exposition du câble à l’air. Longueur maximale indicative d’environ 250 m ; roue jusqu’à 3 000 mm. |
| Vrac | Répartition naturelle sans guide-câble, pour longueurs courtes ou moyennes. Longueur indicative d’environ 180 m. |
| Tableaux vrac | Sélection distincte : trois couches au maximum, sortie horizontale, hauteur maximale 1,5 m, sans renvoi, accélération 0,2 m/s². |
Les repères 180 et 250 m décrivent les types de tambour ; la capacité d’une référence reste celle du tableau correspondant à son câble et à ses conditions d’installation.
Le moteur asynchrone à fort glissement est prévu pour le service continu. Le catalogue donne une plage de ±400 tr/min côté moteur et une fluctuation de couple d’environ 10 %. Le frein à ressort s’ouvre sous tension.
Ventilateur axial monophasé pour M01 à M08 ; radial triphasé pour M10 à M25. Classe thermique H : échauffement indiqué de 125 °C et température maximale d’isolation de 180 °C. Les sondes thermiques doivent être raccordées au système d’urgence de la machine.

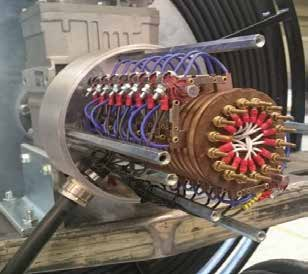

Les collecteurs sont définis pour le besoin : contacts de quelques mA à 400 A et tension nominale jusqu’à 0,6/1 kV dans la présentation générale du catalogue. Ces valeurs ne s’appliquent pas simultanément à toutes les références.
| Exemple : T5S2.35/056.130.30/M03 | Lecture |
|---|---|
| T5S2.35 | Renvoi d’angle T5 ; S = perçage standard (N = non standard) ; 2 étages ; rapport 35. |
| 056.130.30 | Tambour monospire : diamètre de tambour 560 mm, diamètre de roue 1 300 mm, largeur 30 mm. |
| M03 | Moteur couple 3 Nm. Le catalogue donne M01 = 1,2 Nm et M02 = 2 Nm. |
Donnez-nous la tension, l’intensité, le nombre de conducteurs et la section, la longueur à dérouler et l’ambiance de travail.
