Référence et configurationEnrouleurs et kits pour chariots élévateurs
Pour remplacer un enrouleur de mât ou configurer un kit, joignez la référence existante, une photo de la plaque et le type de mât. Comparez ensuite les versions à deux ou quatre voies, les combinés électro-hydrauliques et les kits câble ou caméra.
Comparer les familles et configurations
Identifier un kit complet
Choisir le nombre de voies ou le type de câble, puis la référence et les raccords.
Remplacer seulement l’enrouleur
Accéder aux familles d’enrouleurs sur mât. La marque du chariot ne garantit pas à elle seule une correspondance.

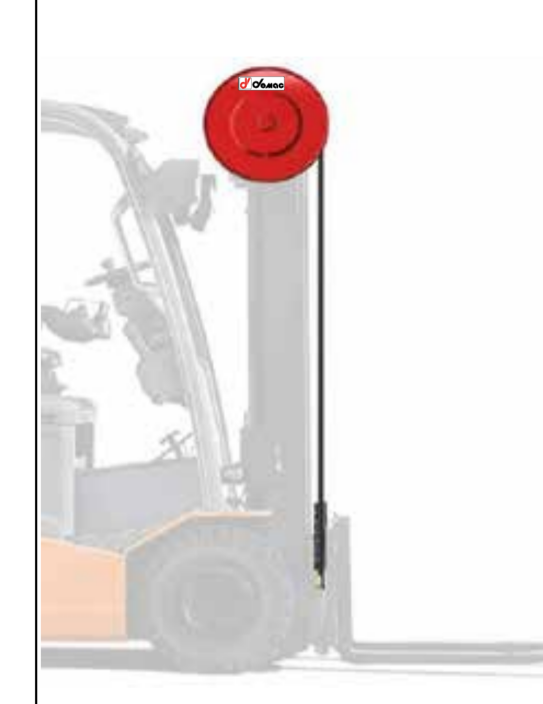

Kit hydraulique — quatre voies
Kits chariot DEMAC à 4 voies : K9–K12 en R7/B1, K13–K16 en R8, avec raccords métriques, JIC, BSP ou DIN. Référence, sens et configuration à identifier.

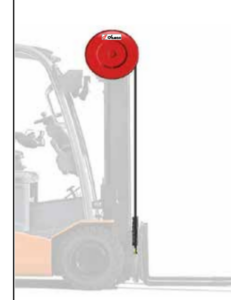

Voir les référencesKit hydraulique — deux voies
Kits chariot à 2 voies K1 à K8 : enrouleur, tuyau jumelé, CDL 100 et raccords. Versions R7, R8 ou B1 selon le diamètre ; montage droit ou gauche à identifier.
Voir les références

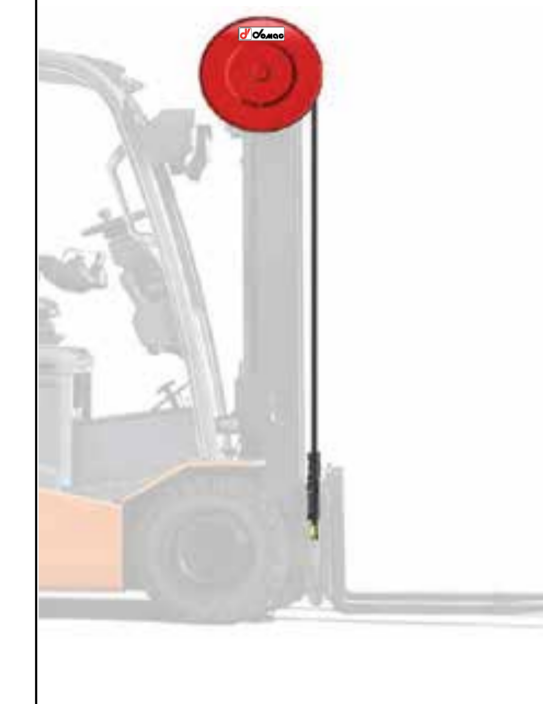

Kit électro-hydraulique — deux voies et câble
Kits DEMAC K17–K32 : deux voies hydrauliques et câble de 2, 3, 4 ou 6 conducteurs, guide CDL 300 et raccords. Référence complète et configuration du mât à identifier.
Voir les références

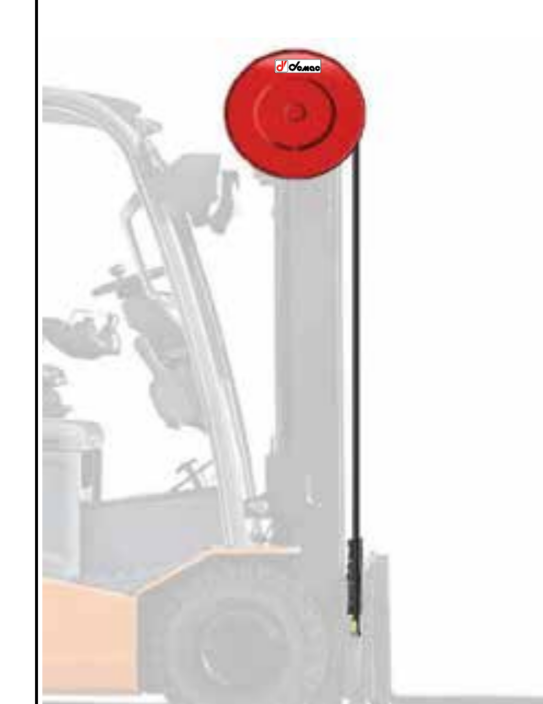

Kit câble ou caméra — CR/S
Kits câble DEMAC CR/S — CR-04/Camera pour chariot : 2, 3, 4 ou 6 conducteurs selon exécution, tuyau B1 3/16 pouce et guide CDL 106. Référence et signal à préciser.
Voir les référencesDonnées à vérifier selon la configuration du kit
| Configuration | Accès à la famille | À vérifier |
|---|---|---|
| Quatre voies hydrauliques |  Kit 4 voies | À sélectionner d’après le circuit de l’accessoire et la course du faisceau. |
| Deux voies hydrauliques |  Kit 2 voies | Vérifier le type de tuyau, sa longueur et les raccords. |
| Tuyaux et câble |  Kit électro-hydraulique | Préciser les contacts, l’alimentation et les signaux à transmettre. |
| Câble ou caméra |  Kits câble CR/S et caméra | Indiquer la référence du câble et les caractéristiques du signal. |
Identifier l’enrouleur à remplacer
Une référence DEMAC lisible est le premier élément à transmettre. Sans plaque, joignez des vues de l’enrouleur, des raccords et du mât, avec les dimensions des fixations et du flasque.
Un remplacement d’origine doit être validé sur l’ensemble de ces caractéristiques ; la marque du chariot et un nombre de voies identique ne démontrent pas une interchangeabilité.
Données à joindre à la demande
Voir les points à relever
Course et mât
Hauteur de levée, type de mât et course à enrouler.
Circuit hydraulique
Nombre de voies, diamètre de chaque tuyau, débit et pression de service.
Raccords et fixation
Standard et dimensions des raccords, entraxes, flasque et sens de sortie.
Équipement électrique
Contacts, tension, courant et type de signal ou de caméra, si présents.
Préciser le montage et l’utilisation
Voir les points à relever
Le mât
Type de mât, hauteur de levée et cheminement du faisceau sont à relever sur le montage réel.
L’encombrement
Photographiez la position et les fixations. Les versions AG Compact et les kits complets sont des accès de comparaison, pas une équivalence liée à la seule marque du chariot.
Compléments à vérifier
Le calcul de longueur utile est présenté dans la page kits chariot élévateur. Il doit être appliqué à l’implantation concernée.
Pour un équipement vidéo, consultez le kit câble / caméra et joignez la référence de la caméra. Les données de montage sont regroupées sur la page chariots élévateurs.
Préparer votre demande
Pour un remplacement, commencez par une photo lisible de la plaque et une vue du montage. Ajoutez les éléments disponibles ci-dessous ; signalez ceux qui restent à confirmer.
- Référence et photo lisible de la plaque.
- Machine, outil ou accessoire concerné.
- Photos des fixations, des raccords et du cheminement.
- Course, nombre de voies, diamètres, débit et pression.
- Câble, signal, rotation et exigences particulières, le cas échéant.
