Fiche conseilComparer les enrouleurs de câble DEMAC
Pour remplacer un enrouleur, commencez par sa référence complète et le câble existant. Pour une nouvelle installation, comparez ensemble les caractéristiques électriques, la course et le montage : le courant seul ne suffit pas.
Repérer la série à examiner
Sur mobile, faites défiler le tableau horizontalement.
| Série | Besoin à examiner | Vérification prioritaire |
|---|---|---|
 CR 025 | Signal, faibles sections et petites courses | Conducteurs, section et course de la référence. |
 CR 10 / CR 15 | Lignes de commande ou de mesure | Courant par contact, nombre de conducteurs et protocole éventuel. |
 CR 25 | Section de câble supérieure aux CR 10 et CR 15 | Tension et courant admissibles pour la configuration choisie. |
 Série 700 | Enrouleur caréné de poste | Puissance admissible enroulé/déroulé, câble et environnement. |

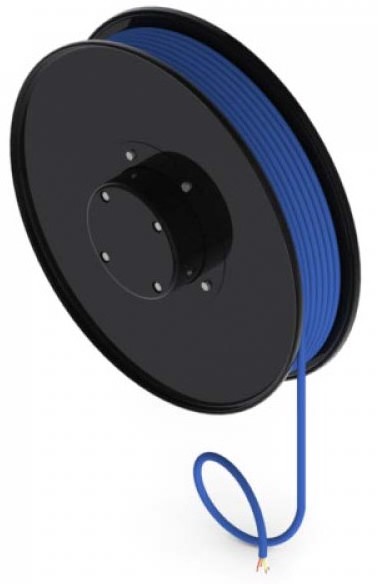

 Série 6000 | Puissance et configurations multiconducteurs | Collecteur, section, longueur et raccordements. |
 LCR / LCR/VD | Applications horizontales ou verticales selon exécution | Table propre à la position de montage ; ne pas transposer les longueurs. |

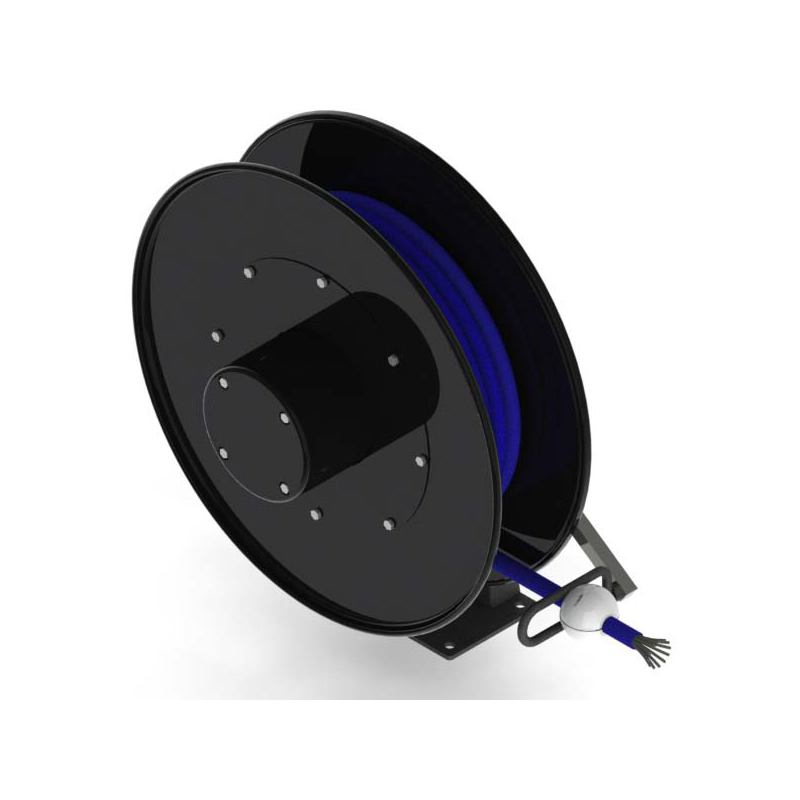

 Série 500 | Fortes sections et courants élevés selon référence | Mode d’utilisation, service réel et ensemble câble/collecteur. |
 Motorisé | Entraînement motorisé adapté au mouvement | Course, vitesse, accélération, commande et alimentation. |
 CR 1200 | Enroulement monospire | Dossier d’application et caractéristiques du câble. |
Ce tableau oriente vers une famille ; il ne vaut pas validation d’une référence. Les combinaisons de section, conducteurs et longueur sont propres à chaque modèle.
Voir les tableaux de caractéristiques et les références électriques
Les données nécessaires à la comparaison
Électrique
Tension, courant de service, nombre et section des conducteurs, présence d’un conducteur de protection. Précisez les signaux ou protocoles à transmettre.
Mouvement
Course utile, position horizontale ou verticale, vitesse et cycle de fonctionnement. Indiquez la longueur qui reste enroulée pendant l’utilisation.
Implantation
Dimensions disponibles, fixation, sens de sortie, guidage et masse suspendue. Joignez des vues du montage existant pour un remplacement.
Environnement
Températures, poussière, eau et conditions particulières. Faites confirmer le niveau de protection de l’ensemble monté, raccordements compris.
Câble enroulé et déroulé : deux conditions à vérifier
Le catalogue de la série 700 donne des puissances distinctes selon que le câble est enroulé ou déroulé. Ces valeurs varient avec la référence : il ne faut pas leur appliquer un rapport unique ni les transposer aux autres familles.
Pour une machine qui travaille avec une partie du câble sur le tambour, transmettez cette condition dès la demande. Le dimensionnement doit prendre en compte le service réel, le câble et le collecteur.
Un câble prévu pour un mouvement horizontal ne doit pas être retenu automatiquement pour une descente verticale. Vérifiez l’exécution, la traction admissible, le guidage et la notice correspondante.
Ce qu’une photo de plaque doit permettre de retrouver
- Référence de l’enrouleur, avec les suffixes et options.
- Code du câble, nombre de conducteurs et section.
- Longueur utile et sens du montage.
- Nature des connecteurs ou des raccordements.
- Fonctionnement attendu : puissance, commande, mesure ou réseau de communication.
Si la plaque est incomplète, ajoutez une vue de l’enrouleur, de son support et de la machine. Une photo aide à identifier la famille ; les caractéristiques électriques doivent être confirmées avant commande.
Une référence à retrouver ou un remplacement à identifier ?
Transmettez la référence complète si vous la connaissez. Sinon, commencez par une photo lisible de la plaque, une vue de l’enrouleur et de ses fixations, ainsi que la marque et le modèle de la machine. Indiquez les caractéristiques déjà disponibles ; nous préciserons avec vous les vérifications complémentaires.
La compatibilité doit être confirmée pour la configuration retenue avant commande.
