DEMAC CR 15 : câble 1,5 mm², 50 V et 6 A maximum. Références, longueurs et cotes pour identifier votre enrouleur ou préparer un remplacement.
| Type de produit | Enrouleur de câble électrique |
|---|---|
| Utilisation | Câble électrique, Engin mobile et grue |
| Entraînement | Automatique (ressort) |
| Matériau | Acier peint, Inox |
| Tension | 50 V |
| Courant | 6 A |
| Nombre de conducteurs | 2x, 3x, 4x, 5x, 7x, 12x, 16x, 18x, 20x, 24x, 36x |
| Section | 1,5 mm² |
| Longueur | 10 m, 13 m, 15 m, 18 m, 20 m, 25 m, 30 m, 40 m, 42 m, 5 m, 6 m, 8 m, 34 m, 35 m |
| Plage de longueur | Jusqu'à 15 m, De 15 à 30 m, De 30 à 50 m |
| Zone ATEX | Non |
| Température max. de service | 60 °C |
| Équipement | Avec câble, Sans câble |

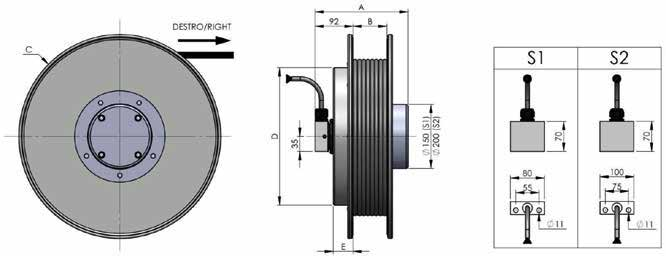

| Schémas techniques | Voir les schémas techniques |
La série CR 15 DEMAC reçoit des câbles de 1,5 mm², de 2 à 36 conducteurs selon référence. Comparez le code complet, la longueur et le support pour une fourniture identique ou une nouvelle configuration.
Envoyez le code complet et la quantité, avec une photo de plaque si disponible. Précisez la longueur utile, le câble, le sens de sortie et les cotes de fixation à conserver.
Modèle droit CRD ou gauche CRS. CANBus, Ethernet et Profinet sous réserve d’approbation. Descente verticale : vérifier le code de la colonne dédiée.
En complément de la version standard en acier peint présentée sur cette page, DEMAC propose, selon la référence complète, deux exécutions spéciales :
Disponibilité : versions sur demande. Leur compatibilité doit être confirmée à partir de la référence complète avant commande.
Aucune fiche technique distincte n’est disponible pour ces exécutions. Aucun joint renforcé ni autre changement des joints n’est documenté. La nuance de la visserie et la spécification de la peinture /MV ne sont pas précisées.
La colonne verticale ne renseigne pas de référence pour 12x1,5 mm² en 35 m, 16x1,5 mm² en 34 m et 24x1,5 mm² en 40 m. Les supports S1/S2 varient selon la ligne, y compris à nombre de conducteurs identique.
Le code de série ne garantit pas l’interchangeabilité. Vérifiez la référence complète, le sens, la course, le courant en service et le plan de fixation. Pour un bus de données, précisez le protocole à transmettre.
Autres séries à comparer :
Toutes les lignes de la série sont reprises ci-dessous, avec les cotes A à E et les codes standard/vertical. Le tiret signifie que la donnée ou la référence n’est pas renseignée dans le catalogue.
| Câble (mm²) | Ø câble (mm) | Longueur utile (m) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | Support | Code standard avec câble | Code vertical avec câble |
|---|---|---|---|---|---|---|---|---|---|---|
| 2x1,5 | 8 | 6 | 167 | 72 | 236 | 228 | 45 | S1 | CRD230.021506 | CRD230.021506/VD |
| 2x1,5 | 8 | 10 | 178 | 84 | 236 | 228 | 45 | S1 | CRD230.021510 | CRD230.021510/VD |
| 2x1,5 | 8 | 15 | 165 | 70 | 296 | 288 | 47 | S1 | CRD295.021515 | CRD295.021515/VD |
| 2x1,5 | 8 | 25 | 165 | 63 | 378 | 322 | 47 | S1 | CRD370.021525 | CRD370.021525/VD |
| 2x1,5 | 8 | 35 | 165 | 70 | 478 | 422 | 47 | S1 | CRD470.021535 | CRD470.021535/VD |
| 3x1,5 | 8 | 6 | 167 | 72 | 236 | 228 | 45 | S1 | CRD230.031506 | CRD230.031506/VD |
| 3x1,5 | 8 | 10 | 178 | 84 | 236 | 228 | 45 | S1 | CRD230.031510 | CRD230.031510/VD |
| 3x1,5 | 8 | 15 | 178 | 63 | 340 | 272 | 47 | S1 | CRD340.031515 | CRD340.031515/VD |
| 3x1,5 | 8 | 25 | 178 | 70 | 378 | 322 | 47 | S1 | CRD370.031525 | CRD370.031525/VD |
| 3x1,5 | 8 | 30 | 178 | 70 | 478 | 422 | 47 | S1 | CRD470.031530 | CRD470.031530/VD |
| 3x1,5 | 8 | 42 | 178 | 46 | 620 | 422 | 47 | S1 | CRD600.031542 | CRD600.031542/VD |
| 4x1,5 | 8,6 | 8 | 178 | 84 | 236 | 228 | 45 | S1 | CRD230.041508 | CRD230.041508/VD |
| 4x1,5 | 8,6 | 10 | 178 | 70 | 296 | 288 | 47 | S1 | CRD295.041510 | CRD295.041510/VD |
| 4x1,5 | 8,6 | 18 | 178 | 70 | 340 | 272 | 47 | S1 | CRD340.041518 | CRD340.041518/VD |
| 4x1,5 | 8,6 | 20 | 178 | 70 | 378 | 272 | 47 | S1 | CRD370.041520 | CRD370.041520/VD |
| 4x1,5 | 8,6 | 25 | 178 | 60 | 478 | 322 | 47 | S1 | CRD470.041525 | CRD470.041525/VD |
| 4x1,5 | 8,6 | 30 | 178 | 60 | 478 | 322 | 47 | S1 | CRD470.041530 | CRD470.041530/VD |
| 5x1,5 | 10 | 10 | 178 | 63 | 340 | 322 | 47 | S1 | CRD340.051510 | CRD340.051510/VD |
| 5x1,5 | 10 | 15 | 178 | 63 | 378 | 272 | 37 | S1 | CRD370.051515 | CRD370.051515/VD |
| 5x1,5 | 10 | 20 | 178 | 70 | 378 | 272 | 47 | S1 | CRD370.051520 | CRD370.051520/VD |
| 5x1,5 | 10 | 25 | 178 | – | 520 | 422 | 47 | S1 | CRD520.051525 | CRD520.051525/VD |
| 5x1,5 | 10 | 35 | 178 | – | 720 | 532 | 47 | S1 | CRD700.051535 | CRD700.051535/VD |
| 7x1,5 | 12 | 5 | 192 | 70 | 296 | 322 | 47 | S1 | CRD295.071505 | CRD295.071505/VD |
| 7x1,5 | 12 | 10 | 192 | 70 | 340 | 272 | 47 | S1 | CRD340.071510 | CRD340.071510/VD |
| 7x1,5 | 12 | 15 | 192 | 80 | 378 | 272 | 47 | S1 | CRD370.071515 | CRD370.071515/VD |
| 7x1,5 | 12 | 20 | 192 | 80 | 422 | 322 | 47 | S1 | CRD420.071520 | CRD420.071520/VD |
| 7x1,5 | 12 | 25 | 192 | 80 | 422 | 322 | 47 | S1 | CRD420.071525 | CRD420.071525/VD |
| 7x1,5 | 12 | 30 | 212 | 115 | 470 | 422 | 47 | S1 | CRD470.071530 | CRD470.071530/VD |
| 7x1,5 | 12 | 35 | 192 | 80 | 720 | 532 | 47 | S1 | CRD700.071535 | CRD700.071535/VD |
| 12x1,5 | 15 | 10 | 221 | 80 | 400 | 272 | 47 | S1 | CRD400.121510 | CRD400.121510/VD |
| 12x1,5 | 15 | 15 | 221 | 80 | 478 | 322 | 47 | S1 | CRD470.121515 | CRD470.121515/VD |
| 12x1,5 | 15 | 20 | 221 | 106 | 500 | 422 | 47 | S1 | CRD500.121520 | CRD500.121520/VD |
| 12x1,5 | 15 | 30 | 221 | – | 720 | 532 | 47 | S1 | CRD700.121530 | CRD700.121530/VD |
| 12x1,5 | 15 | 35 | 221 | – | 720 | 532 | 47 | S1 | CRD700.121535 | – |
| 16x1,5 | 17 | 10 | 248 | 92 | 400 | 322 | 47 | S1 | CRD400.161510 | CRD400.161510/VD |
| 16x1,5 | 17 | 15 | 248 | 92 | 520 | 322 | 47 | S1 | CRD520.161515 | CRD520.161515/VD |
| 16x1,5 | 17 | 20 | 248 | 110 | 520 | 422 | 47 | S1 | CRD520.161520 | CRD520.161520/VD |
| 16x1,5 | 17 | 25 | 248 | – | 570 | 532 | 47 | S1 | CRD570.161525 | CRD570.161525/VD |
| 16x1,5 | 17 | 34 | 248 | 92 | 720 | 532 | 47 | S2 | CRD700.161534 | – |
| 18x1,5 | 18 | 10 | 275 | 100 | 520 | 322 | 47 | S2 | CRD520.181510 | CRD520.181510/VD |
| 20x1,5 | 20 | 20 | 289 | 112 | 620 | 422 | 47 | S2 | CRD600.201520 | CRD600.201520/VD |
| 20x1,5 | 20 | 30 | 289 | – | 720 | 532 | 47 | S2 | CRD700.201530 | CRD700.201530/VD |
| 24x1,5 | 20 | 10 | 308 | 112 | 520 | 322 | 47 | S1 | CRD520.241510 | CRD520.241510/VD |
| 24x1,5 | 20 | 18 | 308 | – | 570 | 422 | 47 | S1 | CRD570.241518 | CRD570.241518/VD |
| 24x1,5 | 20 | 20 | 308 | 112 | 620 | 422 | 47 | S2 | CRD600.241520 | CRD600.241520/VD |
| 24x1,5 | 20 | 25 | 310 | 112 | 720 | 422 | 47 | S2 | CRD700.241525 | CRD700.241525/VD |
| 24x1,5 | 20 | 30 | 310 | – | 720 | 532 | 47 | S2 | CRD700.241530 | CRD700.241530/VD |
| 24x1,5 | 20 | 40 | 310 | – | 800 | 532 | 47 | S2 | CRD800.241540 | – |
| 36x1,5 | 20,6 | 13 | 330 | 109 | 570 | 422 | 47 | S2 | CRD570.361513 | CRD570.361513/VD |
| 36x1,5 | 20,6 | 25 | 330 | 133 | 650 | 422 | 47 | S2 | CRD650.361525 | CRD650.361525/VD |
Donnez-nous la tension, l’intensité, le nombre de conducteurs et la section, la longueur à dérouler et l’ambiance de travail.
