Enrouleur de câble série LCR — 400 V, jusqu’à 176 A et 80 m

LCR pour application horizontale : 400 V, IP 66. Câbles et longueurs selon référence ; code complet et plan de montage pour votre demande.

Conducteurs
10x · 12x · 18x
Section
0,5 mm² · 1,5 mm² · 10 mm²
Tension
400 V
Matériau
Acier peint

Enrouleur de câble série LCR — 400 V, jusqu’à 176 A et 80 m | DEMAC

Caractéristiques

Additional information

Type de produit

Enrouleur de câble électrique
Utilisation

Câble électrique, Engin mobile et grue
Entraînement

Automatique (ressort)
Matériau

Acier peint
Type de fixation

Sur bride
Tension

400 V
Courant 2 A, 21 A, 35 A, 88 A, 176 A
Nombre de conducteurs 4x, 5x, 7x, 10x, 12x, 18x, 24x, 25x, 36x
Section

0,5 mm², 1,5 mm², 10 mm², 16 mm², 2,5 mm², 25 mm², 4 mm², 6 mm²
Longueur

15 m, 25 m, 30 m, 40 m, 45 m, 50 m, 55 m, 60 m, 70 m, 80 m, 35 m, 38 m, 65 m, 75 m
Plage de longueur Jusqu'à 15 m, De 15 à 30 m, De 30 à 50 m, De 50 à 100 m
Zone ATEX

Non
Température max. fluide

60 °C
Équipement

Avec câble, Sans câble
Schémas techniques Voir les schémas techniques
Enrouleur de câble Demac série LCR, tambour noir avec sortie de câble multiconducteur

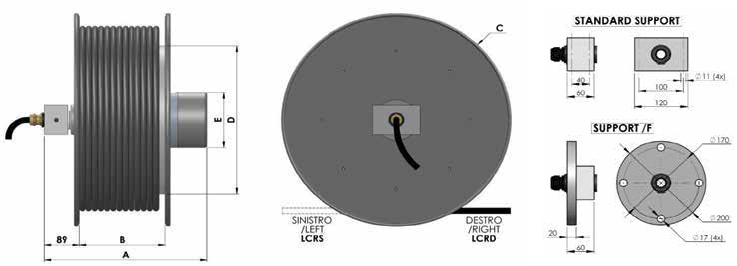

Schéma technique DEMAC LCR - vues et cotes du constructeur

Points clés

LCR à ressort pour application horizontale : 400 V, IP 66, 2 à 176 A au collecteur selon référence. Longueurs de 15 à 80 m selon le câble.

Référence / remplacement

Transmettez le code complet, les suffixes et une photo de la plaque. Pour une configuration nouvelle : câble, courant requis, longueur utile, sens de déroulement et plan du montage.

Options

Avec ou sans câble ; suffixes /HF ou /PUR selon exécution. Support standard ou /F. CANbus, Ethernet et Profinet sous réserve d’approbation.

Montage et conditions de service

  • Rappel automatique par ressort ; le catalogue exclut l’utilisation manuelle.
  • Vitesse maximale du câble : 30 m/min. Température : -20 à +60 °C. Protection : IP 66.
  • LCRD : sens droit ; LCRS : sens gauche. Pour une descente verticale, consulter les références LCR/VD ; ne pas transposer une capacité horizontale.
  • Support standard : quatre trous Ø 11 mm, entraxes 100 × 40 mm ; dimensions extérieures 120 × 60 mm sur le dessin.
  • Support /F : quatre trous Ø 17 mm sur un cercle Ø 170 mm, bride Ø 200 mm. Vérifier le plan de la référence retenue.

Pour votre demande

  • Référence et quantité, si elles sont connues ; photo de la plaque pour un remplacement.
  • Nombre de conducteurs, section, tension et courant de service ; présence d’un neutre et de lignes de signal.
  • Longueur utile, course et cheminement du câble, vitesse et mouvements de la machine.
  • Fixation disponible, sens de sortie, câble souhaité et contraintes d’environnement.

Autres séries à comparer :

Références horizontales LCR

Toutes les lignes des pages 64–65 du catalogue général sont reprises ci-dessous. Longueur utile en mètres ; diamètre du câble et cotes A à E en millimètres. Tension : 400 V.

Câble Ø Longueur Collecteur Référence A B C D E
4x1,5 mm² 11 45 3F+T 21 A LCRD 520.041545 410 215 520 390 150
4x2,5 mm² 12 40 3F+T 35 A LCRD 520.042540 410 215 520 390 150
4x4 mm² 13 35 3F+T 35 A LCRD 570.044035 410 215 570 390 150
4x4 mm² 13 45 3F+T 35 A LCRD 570.044045 410 215 570 390 150
4x4 mm² 13 55 3F+T 35 A LCRD 570.044055 410 215 570 390 150
4x4 mm² 13 75 3F+T 35 A LCRD 600.044075 410 255 600 390 150
4x6 mm² 15 30 3F+T 35 A LCRD 600.046030 450 255 600 390 200
4x6 mm² 15 40 3F+T 35 A LCRD 600.046040 450 255 600 390 200
4x6 mm² 15 60 3F+T 35 A LCRD 700.046060 450 255 700 390 200
4x10 mm² 19 40 3F+T 88 A LCRD 600.041040 450 255 600 390 200
4x10 mm² 19 55 3F+T 88 A LCRD 700.041055 450 255 700 390 200
4x10 mm² 19 70 3F+T 88 A LCRD 800.041070 450 255 800 390 200
4x10 mm² 19 80 3F+T 88 A LCRD 900.041080 450 255 900 490 200
4x16 mm² 21 15 3F+T 88 A LCRD 600.041615 450 215 600 390 200
4x16 mm² 21 38 3F+T 88 A LCRD 700.041638 450 215 700 390 200
4x16 mm² 21 65 3F+T 88 A LCRD 950.041665 490 300 950 770 200
4x25 mm² 25 38 3F+T 176 A LCRD 700.042538 450 255 700 390 200
5x1,5 mm² 12 50 3F+N+T 21 A LCRD 520.051550 450 255 520 390 150
5x2,5 mm² 13 35 3F+N+T 35 A LCRD 520.052535 450 255 520 390 150
5x2,5 mm² 13 70 3F+N+T 35 A LCRD 600.052570 450 255 600 390 150
5x2,5 mm² 13 80 3F+N+T 35 A LCRD 600.052580 450 255 600 390 150
5x4 mm² 15 50 3F+N+T 35 A LCRD 600.054050 490 255 600 390 200
5x6 mm² 18 30 3F+N+T 35 A LCRD 600.056030 490 255 600 390 200
5x6 mm² 18 35 3F+N+T 35 A LCRD 600.056035 490 255 600 390 200
5x6 mm² 18 40 3F+N+T 35 A LCRD 700.056040 490 255 700 390 200
5x6 mm² 18 60 3F+N+T 35 A LCRD 900.056060 490 255 900 700 200
5x10 mm² 20 50 3F+N+T 88 A LCRD 700.051050 415 255 700 390 200
5x10 mm² 20 70 3F+N+T 88 A LCRD 800.051070 500 350 800 490 200
5x16 mm² 23 25 3F+N+T 88 A LCRD 700.051625 415 255 700 390 200
5x16 mm² 23 70 3F+N+T 88 A LCRD 800.051670 500 350 800 490 200
7x1,5 mm² 11 45 21 A LCRD 500.071545 410 215 500 390 150
7x2,5 mm² 14 35 35 A LCRD 570.072535 410 215 570 390 150
10x1,5 mm² + Profinet 15 55 21 A LCRD 600.101555/ETH 490 215 600 390 150
12x1,5 mm² 16 55 21 A LCRD 700.121055 445 255 700 390 200
12x2,5 mm² 20 35 35 A LCRD 570.122535 490 256 570 390 200
18x1,5 mm² 18 40 21 A LCRD 700.161040 490 255 700 490 150
24x2,5 mm² 23 30 35 A LCRD 600.242530 490 255 600 490 200
24x2,5 mm² 23 40 35 A LCRD 700.242540 490 255 700 490 200
24x2,5 mm² 23 50 35 A LCRD 800.242550 490 255 800 490 200
25x0,5 mm² 16 45 2 A LCRD 700.240545 / LCR 700.121533 — à confirmer 415 160 700 390 200
36x2,5 mm² 29 15 35 A LCRD 650.362515 430 215 650 390 200

L’intensité indiquée est celle du collecteur ; elle ne suffit pas à établir le courant admissible du câble dans les conditions réelles d’utilisation. Les longueurs ne s’appliquent qu’aux configurations associées dans le tableau.

Points à confirmer sur le code

Le catalogue porte deux codes sur la ligne 25x0,5 mm², 45 m : LCRD 700.240545 et LCR 700.121533. Les codes des lignes 12x1,5 et 18x1,5 ne se décodent pas littéralement à partir du nombre de conducteurs et de la section. Ces indications sont conservées telles que publiées ; faire confirmer la référence et le plan avant commande.
