Accueil/Applications/Chargeurs télescopiques
Référence et configurationEnrouleurs pour chargeurs télescopiques
Pour retrouver une référence ou remplacer un enrouleur de chargeur télescopique, envoyez une photo de la plaque et du montage. Les configurations à quatre tuyaux, les versions à deux tuyaux et les combinés avec câble se comparent avec les caractéristiques de la flèche et du circuit de l’accessoire.
Quatre tuyaux, deux tuyaux ou faisceau combiné
Choisissez un accès par configuration. Pour quatre tuyaux avec câble électrique, consultez aussi A4/E. Comparer les solutions quatre tuyaux.
A4 Standard — quatre voies jumelées
Enrouleur A4 Standard à quatre voies sur deux tuyaux jumelés : 15 tailles, longueur utile de 2 à 37 m, débit maximal 30 l/min. Modèle droit ou gauche.
Voir les références
S4 — quatre tuyaux séparés
Enrouleur S4 : quatre tuyaux hydrauliques séparés, 40 l/min, 12 tailles et 1,1 à 22 m utiles. Diamètres 1/4″ à 1/2″, longueurs spécifiques 4SP.
Voir les références
M4 — deux faisceaux indépendants
Enrouleur M4 à quatre voies sur deux tuyaux jumelés : deux ressorts extérieurs indépendants, 40 l/min et 3,2 à 26,5 m utiles selon configuration.
Voir les références

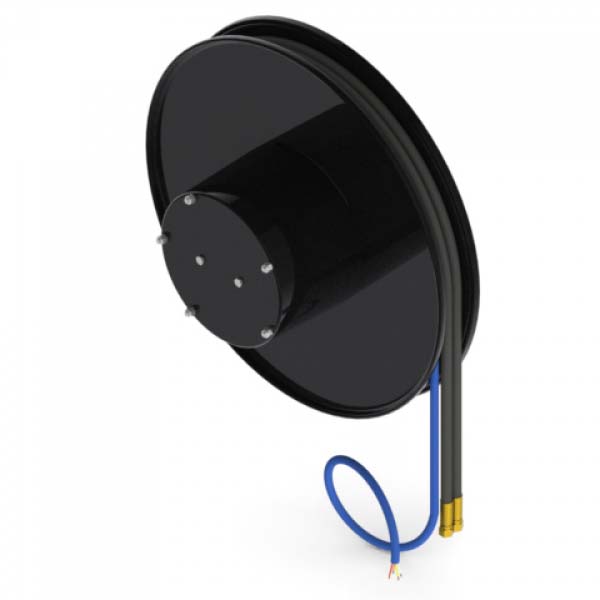

AG/E — deux voies et câble
AG/E : 2 tuyaux hydrauliques et un câble électrique. Diamètre, longueur utile, conducteurs et montage selon référence ; identification sur demande.
Voir les références
AG Standard — deux voies jumelées
Enrouleur AG Standard : deux voies sur tuyau jumelé, 40 l/min, 16 tailles et 1,2 à 39 m utiles selon configuration. Modèle droit ou gauche.
Voir les références
AG Compact — deux voies jumelées
Enrouleur AG Compact : deux voies sur tuyau jumelé, 30 l/min, 6 tailles et 1,3 à 5,7 m utiles selon configuration. Modèle droit ou gauche.
Voir les références

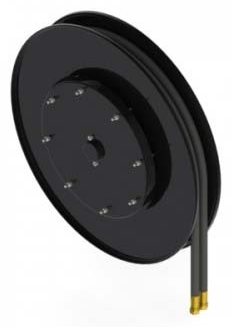

AG.19 — deux voies, gros débit
Enrouleur AG.19 : deux voies sur tuyau jumelé, 80 l/min, 5/8″ B3 ou 3/4″ HDH. Dix tailles et jusqu’à 27,5 m utiles selon configuration.
Voir les référencesPoints de comparaison liés au montage
A4 : Quatre tuyaux, deux faisceaux jumelés ; Alimenter deux fonctions hydrauliques.
M4 : Quatre tuyaux, deux faisceaux ; Deux faisceaux à mouvements indépendants.
AG/E : Deux tuyaux et câble électrique ; Préciser voies et contacts électriques.
AG Standard : Deux voies, tuyau jumelé ; Alimentation hydraulique de l’accessoire.
AG Compact : Deux voies, place comptée ; Vérifier la course et les dimensions disponibles.
AG.19 : Deux voies, gros débit ; Débit, pression et diamètre à préciser.
Partir de la référence existante

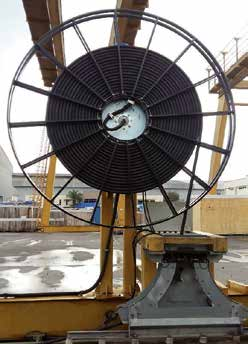

Joignez la plaque complète, une vue de l’enrouleur sur la machine et des photos des fixations, des raccords et du guidage. Précisez les composants que vous souhaitez conserver.
Si la référence est illisible, relevez l’entraxe et le diamètre des trous, le diamètre et la largeur de l’enrouleur, le sens de sortie et les inscriptions du tuyau. La marque de la machine complète ces informations, sans établir une équivalence à elle seule.
Les données de configuration
Voir les points à relever
Tuyaux et câble
Nombre de tuyaux, type, diamètre et raccords ; contacts électriques et signal éventuel.
Course et guidage
Course du faisceau, positions extrêmes et cheminement sur la flèche.
Circuit hydraulique
Débit, pression et fluide pour les lignes concernées.
Encombrement
Dimensions disponibles, fixations, sens de sortie et environnement.

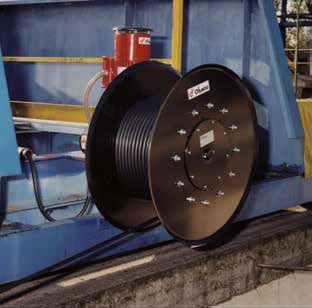

Documenter les points de montage
Voir les points à relever
Guidage
Photographiez les guides et poulies conservés, leur position et le cheminement.
Tambour et tuyau
Joignez les dimensions du tambour et la référence du tuyau pour comparer la configuration.
Sens de sortie
Indiquez le sens de sortie actuel sur les photos. Les interventions éventuelles relèvent de la notice applicable.

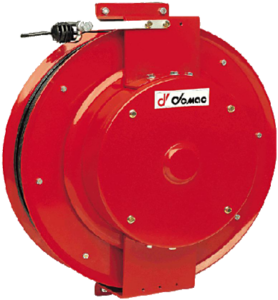

Identifier un capteur LR
Si votre demande concerne aussi un capteur de longueur et d’angle LR, relevez sa référence, sa course et son signal. Il s’agit d’un composant à identifier séparément de l’enrouleur hydraulique.
Préparer votre demande
Pour un remplacement, commencez par une photo lisible de la plaque et une vue du montage. Ajoutez les éléments disponibles ci-dessous ; signalez ceux qui restent à confirmer.
- Photo de la plaque, référence et quantité.
- Modèle de la machine, accessoire et vues du montage.
- Course du faisceau, nombre de tuyaux et caractéristiques des circuits.
- Raccords, fixations, encombrement et sens de sortie.
- Contacts électriques, signaux et exigences particulières.
