Enrouleur AG.19 : deux voies sur tuyau jumelé, 80 l/min, 5/8″ B3 ou 3/4″ HDH. Dix tailles et jusqu’à 27,5 m utiles selon configuration.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Configuration du faisceau | Tuyau jumelé |
| Nombre de voies | 2 voies |
| Débit | 80 l/min |
| Utilisation | Engin mobile et grue, Hydraulique haute pression |
| Entraînement | Automatique (ressort) |
| Matériau | Acier peint |
| Pression | 300 bars, 400 bars |
| Ø tuyau | 5/8" - DN 16, 3/4" - DN 19 |
| Plage de longueur | Jusqu'à 15 m, De 15 à 30 m |
| Zone ATEX | Sur demande |
| Type de tuyau | B3, HDH |
| Température max. fluide | 80 °C |
| Équipement | Dévidoir nu, Équipé avec tuyaux |
| Schémas techniques | Voir les schémas techniques |

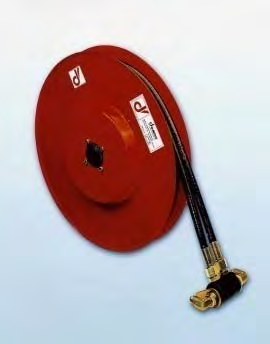

L’AG.19 est un enrouleur à rappel par ressort pour deux voies sur tuyau jumelé, jusqu’à 80 l/min. Dix tailles couvrent les diamètres 5/8″ en B3 et 3/4″ en HDH, avec des longueurs utiles distinctes selon le faisceau.
Le code AGD420.19.16.B3 désigne une version droite, série 19, en 5/8″ B3. AGS désigne le modèle gauche ; .19 après la série désigne le tuyau 3/4″.

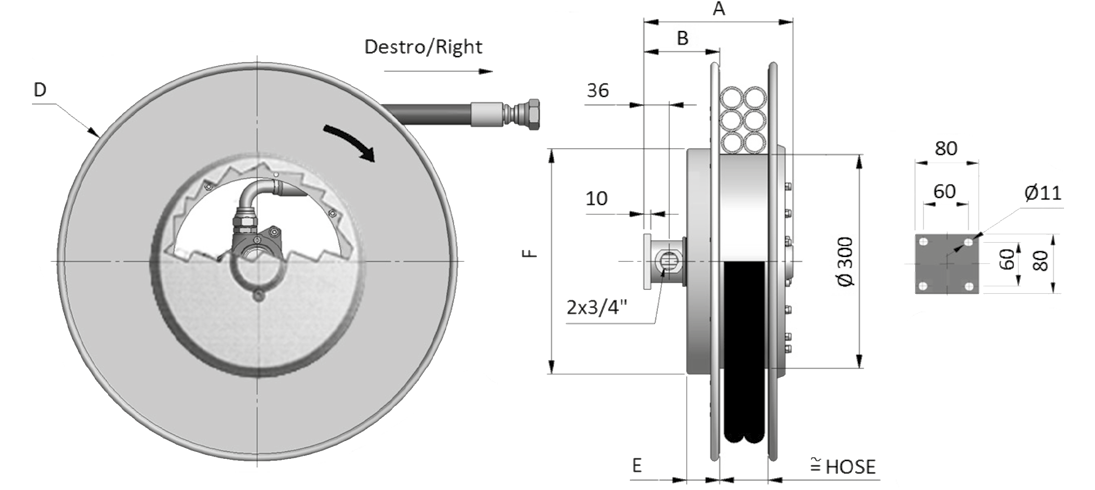

/VD.Dimensions en millimètres, masses sans tuyau. Le plan indique des raccordements 2 × 3/4″ et une bride à perçages Ø 11 mm, entraxe carré de 60 mm et enveloppe de 80 mm.
| Modèle | A | B | D (flasque) | E | F | Masse à nu |
|---|---|---|---|---|---|---|
| AGD420.19 | 212 | 108 | 420 | 47 | 322 | 21 kg |
| AGD470.19 | 212 | 108 | 478 | 47 | 322 | 24 kg |
| AGD520.19 | 212 | 108 | 520 | 47 | 422 | 27 kg |
| AGD570.19 | 212 | 108 | 570 | 47 | 422 | 32 kg |
| AGD600.19 | 222 | 128 | 620 | 57 | 422 | 36 kg |
| AGD650.19 | 232 | 138 | 650 | 67 | 422 | 41 kg |
| AGD700.19 | 232 | 138 | 720 | 67 | 532 | 47 kg |
| AGD800.19 | 232 | 138 | 820 | 67 | 532 | 60 kg |
| AGD900.19 | 232 | 138 | 920 | 67 | 532 | 70 kg |
| AGD1000.19 | 232 | 138 | 1000 | 67 | 532 | 75 kg |
Longueurs en mètres. Les configurations de la fiche associent B3 au 5/8″ et HDH au 3/4″. L’AGD420.19.19.HDH dispose bien de 1,8 m utiles ; l’AGD520.19 en 3/4″ n’a pas de longueur renseignée.
| Modèle | 5/8″ B3 : totale | 5/8″ B3 : utile | 3/4″ HDH : totale | 3/4″ HDH : utile |
|---|---|---|---|---|
| AGD420.19 | 2,6 | 2,1 | 2,3 | 1,8 |
| AGD470.19 | 4,0 | 3,5 | 3,7 | 3,2 |
| AGD520.19 | 5,4 | 4,9 | — | — |
| AGD570.19 | 7,0 | 6,5 | 5,2 | 4,7 |
| AGD600.19 | 8,8 | 8,3 | 7,0 | 6,5 |
| AGD650.19 | 10,0 | 9,5 | 8,9 | 8,4 |
| AGD700.19 | 13,0 | 12,5 | 11,0 | 10,5 |
| AGD800.19 | 17,5 | 16,5 | 15,8 | 14,8 |
| AGD900.19 | 23,0 | 22,0 | 18,5 | 17,5 |
| AGD1000.19 | 28,5 | 27,5 | 24,0 | 23,0 |
Les modèles vont de 1,8 à 27,5 m utiles : jusqu’à 27,5 m en B3 5/8″ et 23 m en HDH 3/4″. Précisez le type de tuyau dans le suffixe XX et demandez explicitement une version sans tuyau si nécessaire.
La pression admissible de la fourniture doit respecter les limites de l’enrouleur, du tuyau et des raccordements. Précisez le fluide, sa température, le débit et la pression de service pour valider la référence équipée ; la pression de l’enrouleur seul ne garantit pas celle de chaque combinaison de tuyaux.
Repères du catalogue TU2 : pressions du tuyau seul, en bar. Ces valeurs ne sont pas la pression garantie de l’enrouleur équipé. La configuration finale doit respecter les limites de tous ses composants ; le tableau ci-dessous ne prouve pas que chaque combinaison est disponible sur chaque taille.
| Ø intérieur | Type de tuyau | Pression du tuyau seul (bar) |
|---|---|---|
| 5/8″ | B3 | 250 |
| 3/4″ | HDH | 250 |
Pour remplacer un enrouleur, transmettez la référence complète et une photo de la plaque, la fixation, le sens droit/gauche, la position de travail, les raccords et la longueur utile. Demandez la notice correspondant à la version exacte avant installation ou intervention.
Pour deux tuyaux séparés en série 19, comparez l’A2.19 ; le changement de faisceau modifie les longueurs et l’encombrement. Retrouvez les catalogues techniques DEMAC.
Donnez-nous le nombre de voies, le diamètre de tuyau, la pression et le débit de service, la longueur utile et la machine à équiper.
