Enrouleur M1 multispire à un tuyau. Huit tailles chiffrées 1/4″ à 1/2″ ; longueurs selon 1SN/T2/B1, jusqu’à 25,5 m utiles. Grandes références sur demande.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Configuration du faisceau | Tuyau simple |
| Nombre de voies | 1 voie |
| Débit | 30 l/min, 40 l/min, 60 l/min, 80 l/min, 135 l/min |
| Utilisation | Engin mobile et grue, Hydraulique haute pression |
| Entraînement | Automatique (ressort) |
| Matériau | Acier peint |
| Pression | 300 bars, 400 bars |
| Ø tuyau | 1/4" - DN 6, 5/16" - DN 8, 3/8" - DN 10, 1/2" - DN 13 |
| Plage de longueur | Jusqu'à 15 m, De 15 à 30 m |
| Zone ATEX | Sur demande |
| Type de tuyau | 1SN, B1, T2 |
| Température max. fluide | 80 °C |
| Équipement | Dévidoir nu, Équipé avec tuyaux |
| Schémas techniques | Voir les schémas techniques |
Le M1 Multi Spiral est un enrouleur à rappel par ressort pour un tuyau hydraulique enroulé en plusieurs spires. Huit tailles sont chiffrées en 1/4″ à 1/2″. Les longueurs du tableau sont des longueurs totales : le catalogue indique de retrancher 0,5 m pour obtenir la longueur utile.
M1D indique le modèle droit et M1S le gauche. Le code diamètre et le type de tuyau XX sont nécessaires pour lire la bonne capacité.

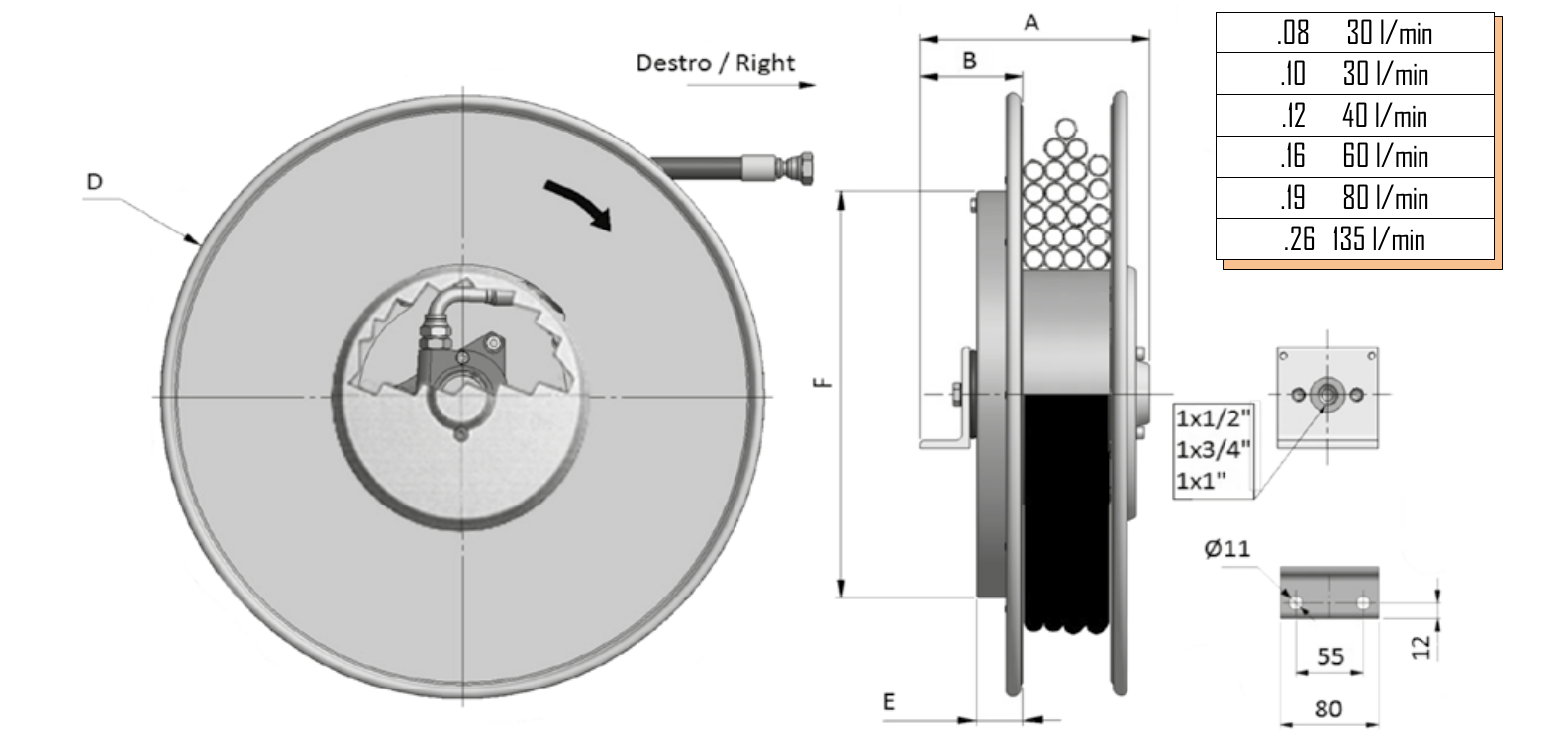

/VD.Dimensions chiffrées en millimètres, masses absentes. Le tableau de débit constructeur mentionne aussi des codes de gros diamètre, mais leurs références et longueurs ne sont pas détaillées ici. Le débit du code .06 n’est pas précisé.
| Modèle droit | A | B | D : flasque | E | F |
|---|---|---|---|---|---|
| M1D296 | 182 | 92 | 295 | 47 | 292 |
| M1D321 | 182 | 92 | 325 | 47 | 292 |
| M1D341 | 182 | 92 | 340 | 47 | 292 |
| M1D370 | 182 | 92 | 370 | 47 | 292 |
| M1D470 | 193 | 92 | 478 | 47 | 422 |
| M1D520 | 213 | 92 | 520 | 47 | 422 |
| M1D570 | 213 | 92 | 570 | 47 | 422 |
| M1D600 | 225 | 112 | 620 | 57 | 532 |
| Code | Ø intérieur | Débit maximal |
|---|---|---|
| .08 | 5/16″ | 30 l/min |
| .10 | 3/8″ | 30 l/min |
| .12 | 1/2″ | 40 l/min |
| .16 | 5/8″ | 60 l/min |
| .19 | 3/4″ | 80 l/min |
| .26 | 1″ | 135 l/min |
Longueurs TOTALES en mètres, distinctes pour 1SN/T2/B1. Longueur utile = valeur du tableau −0,5 m. Le maximum chiffré 26 m totaux correspond à 25,5 m utiles en B1 sur la taille 600.
| Référence | Ø | 1SN | T2 | B1 |
|---|---|---|---|---|
| M1D296.06.XX | 1/4″ | 4,7 | 3,5 | 5,5 |
| M1D321.06.XX | 1/4″ | 5,0 | 4,7 | 6,0 |
| M1D321.08.XX | 5/16″ | 4,5 | 4,0 | 5,0 |
| M1D321.10.XX | 3/8″ | 4,5 | 3,0 | 4,5 |
| M1D341.06.XX | 1/4″ | 5,5 | 5,0 | 6,0 |
| M1D341.08.XX | 5/16″ | 4,7 | 4,7 | 5,5 |
| M1D341.10.XX | 3/8″ | 4,7 | 4,5 | 5,0 |
| M1D370.06.XX | 1/4″ | 7,0 | 6,0 | 10,0 |
| M1D370.08.XX | 5/16″ | 7,0 | 5,5 | 9,0 |
| M1D370.10.XX | 3/8″ | 6,0 | 5,0 | 9,0 |
| M1D470.06.XX | 1/4″ | 15,5 | 14,5 | 16,0 |
| M1D470.08.XX | 5/16″ | 14,5 | 13,5 | 15,5 |
| M1D470.10.XX | 3/8″ | 13,5 | 12,5 | 15,0 |
| M1D520.06.XX | 1/4″ | 21,0 | 21,0 | 22,5 |
| M1D520.08.XX | 5/16″ | 16,5 | 15,0 | 21,5 |
| M1D520.10.XX | 3/8″ | 15,5 | 14,0 | 21,5 |
| M1D520.12.XX | 1/2″ | 13,5 | 11,5 | 17,5 |
| M1D570.08.XX | 5/16″ | 17,5 | 17,5 | 18,5 |
| M1D570.10.XX | 3/8″ | 17,0 | 17,0 | 17,5 |
| M1D570.12.XX | 1/2″ | 15,5 | 14,5 | 19,5 |
| M1D600.08.XX | 5/16″ | 20,5 | 20,5 | 26,0 |
| M1D600.10.XX | 3/8″ | 20,5 | 20,5 | 26,0 |
| M1D600.12.XX | 1/2″ | 20,5 | 20,5 | 26,0 |
Uniquement sur demande : M1D700.12.XX, M1D800.10.XX et M1D800.12.XX. La page PDF ne chiffre pas leurs capacités ni leurs cotes. Le plan général représente plusieurs raccordements : faites confirmer celui de la version équipée.
Exemple de comparaison à diamètre identique : M1D600.12.XX présente 20,5 m totaux en 1SN/T2, soit 20 m utiles ; en B1, 26 m totaux donnent 25,5 m utiles. Le débit annoncé pour .12 est 40 l/min.
La pression admissible de la fourniture doit respecter les limites de l’enrouleur, du tuyau et des raccordements. Précisez le fluide, sa température, le débit et la pression de service pour valider la référence équipée ; la pression de l’enrouleur seul ne garantit pas celle de chaque combinaison de tuyaux.
Repères du catalogue TU1 : pressions du tuyau seul, en bar. Ces valeurs ne sont pas la pression garantie de l’enrouleur équipé. La configuration finale doit respecter les limites de tous ses composants ; le tableau ci-dessous ne prouve pas que chaque combinaison est disponible sur chaque taille.
| Ø intérieur | Type de tuyau | Pression du tuyau seul (bar) |
|---|---|---|
| 1/4″ | 1SN | 225 |
| 1/4″ | B1 | 310 |
| 1/4″ | T2 | 400 |
| 5/16″ | 1SN | 215 |
| 5/16″ | B1 | 250 |
| 5/16″ | T2 | 400 |
| 3/8″ | 1SN | 180 |
| 3/8″ | B1 | 225 |
| 3/8″ | T2 | 330 |
| 1/2″ | 1SN | 160 |
| 1/2″ | B1 | 190 |
| 1/2″ | T2 | 260 |
Pour remplacer un enrouleur, transmettez la référence complète et une photo de la plaque, la fixation, le sens droit/gauche, la position de travail, les raccords et la longueur utile. Demandez la notice correspondant à la version exacte avant installation ou intervention.
Comparez le S1 monospire et l’A1.25 sur la longueur utile, le diamètre et le support de l’existant. Le maximum global 135 l/min de l’encadré ne s’applique pas aux modèles 1/4″ à 1/2″ présentés dans le tableau. Retrouvez les catalogues techniques DEMAC.
Donnez-nous le nombre de voies, le diamètre de tuyau, la pression et le débit de service, la longueur utile et la machine à équiper.
