Enrouleur LS/700 : deux voies jumelées avec arrêt et rappel ressort. Z3 en 1/4″ ou VHP en 3/8″ ; longueurs catalogue 9 à 28 m.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Configuration du faisceau | Tuyau jumelé |
| Nombre de voies | 2 voies |
| Débit | 40 l/min |
| Utilisation | Huile, Hydraulique haute pression |
| Entraînement | Automatique (ressort) |
| Matériau | Acier peint |
| Pression | 700 bars |
| Ø tuyau | 1/4" - DN 6, 3/8" - DN 10 |
| Plage de longueur | Jusqu'à 15 m, De 15 à 30 m |
| Zone ATEX | Sur demande |
| Type de tuyau | VHP, Z3 |
| Température max. fluide | 80 °C |
| Équipement | Dévidoir nu, Équipé avec tuyaux |
| Schémas techniques | Voir les schémas techniques |
Le LS/700 est un enrouleur à deux voies sur tuyau jumelé avec arrêt de tuyau et rappel par ressort. Le catalogue distingue cinq références en 1/4″ Z3 et une version en 3/8″ VHP, AGD703.10 LS/700. Le suffixe LS/700 doit être conservé pour identifier la version.
AGD : droit ; AGS : gauche. La référence complète comprend le code diamètre et LS/700. Joignez la photo de la plaque, les raccords et le montage existant.

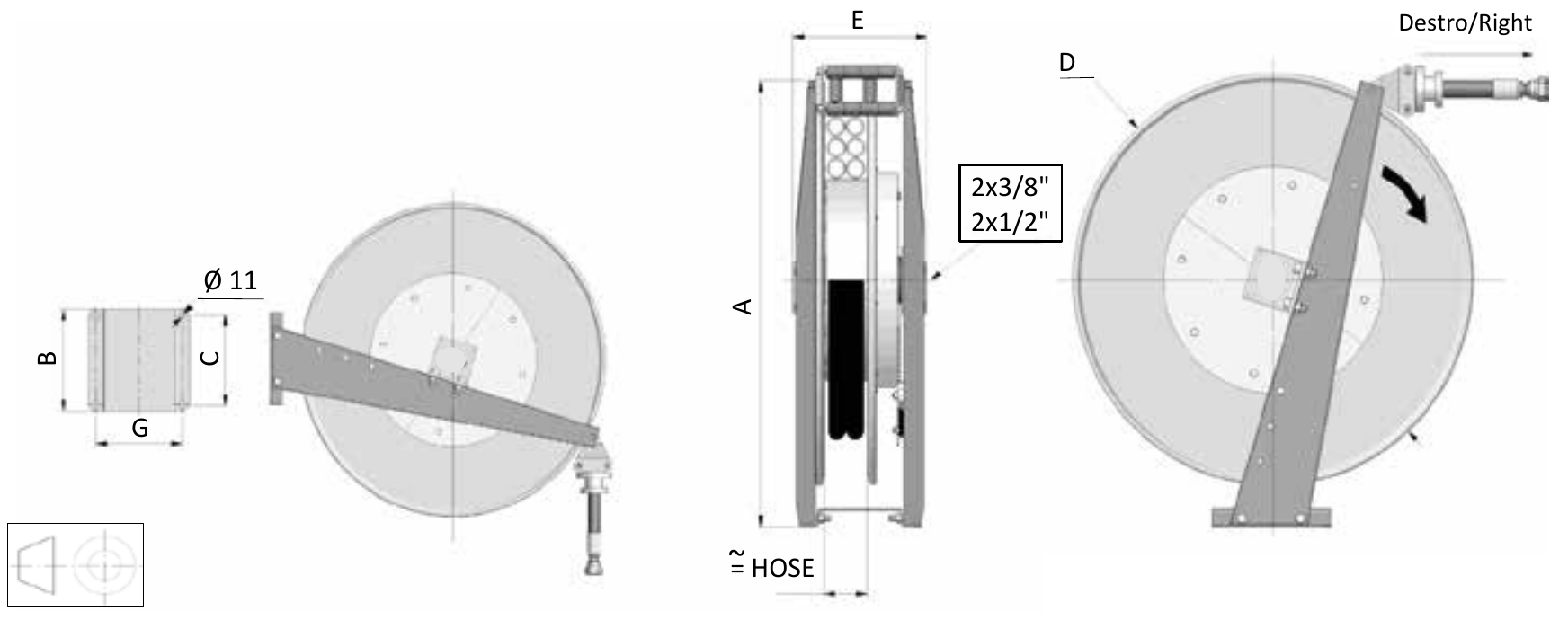

Dimensions A/B/C/D/E/G en millimètres et masses sans tuyau. La version 703.10 possède ses propres valeurs et ne doit pas être assimilée à l’AGD700.06. Vérifiez les cotes de fixation complètes.
| Modèle | A | B | C | D (flasque) | E | G | Masse à nu |
|---|---|---|---|---|---|---|---|
| AGD470 LS/700 | 670 | 200 | 160 | 470 | 200 | 160 | 26 kg |
| AGD520 LS/700 | 670 | 200 | 160 | 520 | 200 | 160 | 27 kg |
| AGD600 LS/700 | 670 | 200 | 160 | 620 | 200 | 160 | 32 kg |
| AGD700 LS/700 | 780 | 200 | 160 | 720 | 200 | 160 | 39 kg |
| AGD800 LS/700 | 890 | 290 | 260 | 820 | 237 | 192 | 49 kg |
| AGD703.10 LS/700 | 780 | 200 | 160 | 720 | 200 | 160 | 40 kg |
Le catalogue indique une colonne « m » sans la qualifier de totale ou utile : les valeurs ci-dessous sont donc des longueurs catalogue, pas une course utile garantie. Les références .06 sont en 1/4″ Z3 ; la 703.10 est en 3/8″ VHP.
| Référence | Tuyau | Ø intérieur | Longueur |
|---|---|---|---|
| AGD470.06 LS/700 | Z3 | 1/4″ | 9,0 |
| AGD520.06 LS/700 | Z3 | 1/4″ | 12,5 |
| AGD600.06 LS/700 | Z3 | 1/4″ | 17,5 |
| AGD700.06 LS/700 | Z3 | 1/4″ | 25,0 |
| AGD800.06 LS/700 | Z3 | 1/4″ | 28,0 |
| AGD703.10 LS/700 | VHP | 3/8″ | 15,0 |
Les longueurs catalogue en Z3 vont de 9 à 28 m, tandis que la version VHP 3/8″ indique 15 m. Faites préciser la course utile et la pression admissible de l’ensemble équipé pour votre application.
La notice AG/LS décrit un cliquet d’arrêt et un rappel à ressort : accompagnez le retour du tuyau, sans le laisser repartir librement. Avant installation ou intervention, demandez la notice de la version exacte ; ses prescriptions de fixation et de précharge ne se déduisent pas d’une autre référence.
La pression admissible de la fourniture doit respecter les limites de l’enrouleur, du tuyau et des raccordements. Précisez le fluide, sa température, le débit et la pression de service pour valider la référence équipée ; la pression de l’enrouleur seul ne garantit pas celle de chaque combinaison de tuyaux.
Repères du catalogue TU2 : pressions du tuyau seul, en bar. Ces valeurs ne sont pas la pression garantie de l’enrouleur équipé. La configuration finale doit respecter les limites de tous ses composants ; le tableau ci-dessous ne prouve pas que chaque combinaison est disponible sur chaque taille.
| Ø intérieur | Type de tuyau | Pression du tuyau seul (bar) |
|---|---|---|
| 1/4″ | Z3 | 700 |
Pour remplacer un enrouleur, transmettez la référence complète et une photo de la plaque, la fixation, le sens droit/gauche, la position de travail, les raccords et la longueur utile. Demandez la notice correspondant à la version exacte avant installation ou intervention.
Ne remplacez pas un LS/700 par un LS/300 sur la seule base du flasque ou de la longueur. La notice AG/LS300 bar ne fixe pas les limites de cette version 700 bar. Retrouvez les catalogues techniques DEMAC.
Donnez-nous le nombre de voies, le diamètre de tuyau, la pression et le débit de service, la longueur utile et la machine à équiper.
