Enrouleur AG.25 à deux voies jumelées, 135 l/min. Longueurs chiffrées de 14 à 72 m utiles selon diamètre et taille ; grandes configurations sur demande.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Configuration du faisceau | Tuyau jumelé |
| Nombre de voies | 2 voies |
| Débit | 135 l/min |
| Utilisation | Engin mobile et grue, Hydraulique haute pression |
| Entraînement | Automatique (ressort) |
| Matériau | Acier peint |
| Pression | 300 bars, 400 bars |
| Ø tuyau | 3/8" - DN 10, 1/2" - DN 13, 5/8" - DN 16, 3/4" - DN 19 |
| Plage de longueur | Jusqu'à 15 m, De 15 à 30 m, De 30 à 50 m, De 50 à 100 m |
| Zone ATEX | Sur demande |
| Type de tuyau | B3, T2 |
| Température max. fluide | 80 °C |
| Équipement | Dévidoir nu, Équipé avec tuyaux |
| Schémas techniques | Voir les schémas techniques |
L’AG.25 est un enrouleur à rappel par ressort pour deux voies hydrauliques sur tuyau jumelé, jusqu’à 135 l/min. Le catalogue chiffre neuf tailles de flasque de 810 à 1 550 mm, avec de 14 à 72 m utiles selon le diamètre. Certaines grandes configurations sont uniquement sur demande.
AGD indique le modèle droit, AGS le gauche. Dans AGD800.25.10.XX, .25 désigne la série, .10 le tuyau 3/8″ et XX son type.

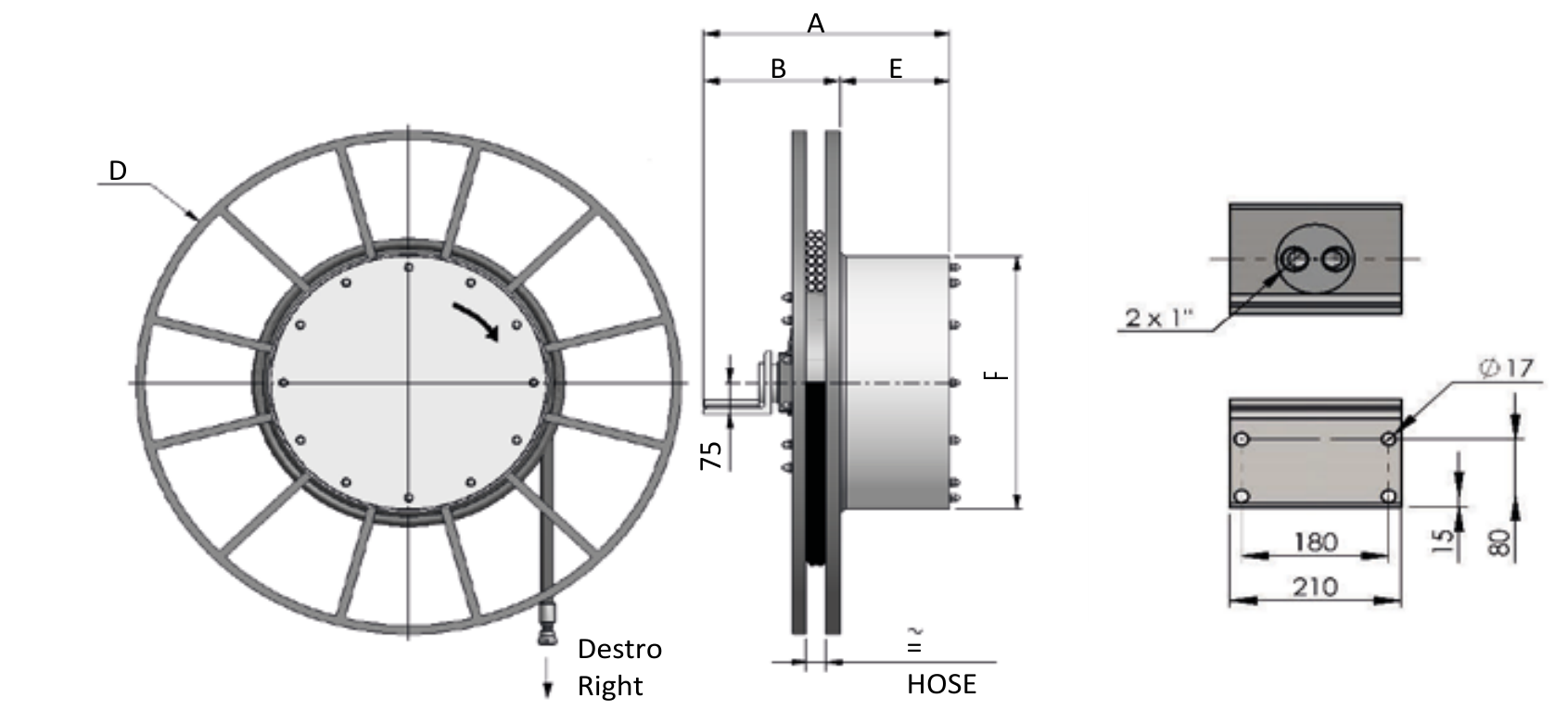

/VD.Dimensions en millimètres, masses sans tuyau. Cotes du plan constructeur ; le raccordement représenté est 2 × 1″. Les références sur demande ne doivent pas recevoir des cotes déduites de leur nom.
| Modèle | A | B | D (flasque) | E | F | Masse à nu |
|---|---|---|---|---|---|---|
| AGD800.25 | 545 | 305 | 810 | 240 | 476 | 110 kg |
| AGD900.25 | 545 | 305 | 910 | 240 | 476 | 140 kg |
| AGD1000.25 | 545 | 305 | 1000 | 240 | 476 | 210 kg |
| AGD1100.25 | 545 | 305 | 1100 | 240 | 605 | 240 kg |
| AGD1200.25 | 545 | 305 | 1200 | 240 | 605 | 270 kg |
| AGD1300.25 | 620 | 305 | 1300 | 315 | 605 | 280 kg |
| AGD1400.25 | 620 | 305 | 1400 | 315 | 605 | 300 kg |
| AGD1500.25 | 741 | 305 | 1500 | 370 | 605 | 310 kg |
| AGD1550.25 | 741 | 305 | 1550 | 436 | 605 | 360 kg |
Longueurs en mètres. Le catalogue présente T2 et B3 : faites valider la combinaison avec le diamètre. Les 72 m utiles correspondent à l’AGD1550.25.12.XX en 1/2″, pas à chaque taille ni diamètre.
| Modèle | Ø | Longueur totale | Longueur utile |
|---|---|---|---|
| AGD800.25.10 | 3/8″ | 21,0 | 19,0 |
| AGD800.25.12 | 1/2″ | 19,0 | 17,0 |
| AGD800.25.16 | 5/8″ | 17,0 | 15,0 |
| AGD800.25.19 | 3/4″ | 16,0 | 14,0 |
| AGD900.25.10 | 3/8″ | 27,0 | 25,0 |
| AGD900.25.12 | 1/2″ | 25,0 | 23,0 |
| AGD900.25.16 | 5/8″ | 23,0 | 21,0 |
| AGD900.25.19 | 3/4″ | 18,0 | 16,0 |
| AGD1000.25.10 | 3/8″ | 31,0 | 29,0 |
| AGD1000.25.12 | 1/2″ | 29,0 | 27,0 |
| AGD1000.25.16 | 5/8″ | 25,0 | 23,0 |
| AGD1000.25.19 | 3/4″ | 21,0 | 19,0 |
| AGD1100.25.10 | 3/8″ | 36,0 | 33,0 |
| AGD1100.25.12 | 1/2″ | 36,0 | 33,0 |
| AGD1100.25.16 | 5/8″ | 31,0 | 28,0 |
| AGD1100.25.19 | 3/4″ | 26,0 | 23,0 |
| AGD1200.25.10 | 3/8″ | 43,0 | 40,0 |
| AGD1200.25.12 | 1/2″ | 43,0 | 40,0 |
| AGD1200.25.16 | 5/8″ | 38,0 | 35,0 |
| AGD1200.25.19 | 3/4″ | 31,0 | 28,0 |
| AGD1300.25.10 | 3/8″ | 53,0 | 50,0 |
| AGD1300.25.12 | 1/2″ | 53,0 | 50,0 |
| AGD1300.25.16 | 5/8″ | 46,0 | 43,0 |
| AGD1300.25.19 | 3/4″ | 36,0 | 33,0 |
| AGD1400.25.16 | 5/8″ | 51,0 | 48,0 |
| AGD1400.25.19 | 3/4″ | 41,0 | 38,0 |
| AGD1500.25.12 | 1/2″ | 63,0 | 60,0 |
| AGD1550.25.12 | 1/2″ | 75,0 | 72,0 |
Uniquement sur demande, sans longueur chiffrée dans cette fiche : AGD1500.25.16.XX, AGD1500.25.19.XX et AGD1600.25.19.XX/O. Conservez le suffixe /O de la dernière référence. Ne déduisez pas un flasque de 1 600 mm ni une capacité de 72 m de cette seule référence.
La pression admissible de la fourniture doit respecter les limites de l’enrouleur, du tuyau et des raccordements. Précisez le fluide, sa température, le débit et la pression de service pour valider la référence équipée ; la pression de l’enrouleur seul ne garantit pas celle de chaque combinaison de tuyaux.
Repères du catalogue TU2 : pressions du tuyau seul, en bar. Ces valeurs ne sont pas la pression garantie de l’enrouleur équipé. La configuration finale doit respecter les limites de tous ses composants ; le tableau ci-dessous ne prouve pas que chaque combinaison est disponible sur chaque taille.
| Ø intérieur | Type de tuyau | Pression du tuyau seul (bar) |
|---|---|---|
| 3/8″ | T2 | 330 |
| 3/8″ | B3 | 420 |
| 1/2″ | T2 | 260 |
| 1/2″ | B3 | 350 |
| 5/8″ | B3 | 250 |
Pour remplacer un enrouleur, transmettez la référence complète et une photo de la plaque, la fixation, le sens droit/gauche, la position de travail, les raccords et la longueur utile. Demandez la notice correspondant à la version exacte avant installation ou intervention.
Pour deux tuyaux séparés jusqu’à 1″, comparez l’A2.25 et son propre tableau. Une même série 25 ne rend pas les supports ni les capacités interchangeables. Retrouvez les catalogues techniques DEMAC.
Donnez-nous le nombre de voies, le diamètre de tuyau, la pression et le débit de service, la longueur utile et la machine à équiper.
