Enrouleur A5 à cinq voies, 40 l/min. Douze tailles, diamètres 1/4″ à 1/2″ et 1,2 à 26,5 m utiles. Référence spécifique A5D702.12 en 1/2″.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Configuration du faisceau | Tuyau jumelé |
| Nombre de voies | 5 voies |
| Débit | 40 l/min |
| Utilisation | Engin mobile et grue, Hydraulique haute pression |
| Entraînement | Automatique (ressort) |
| Matériau | Acier peint |
| Pression | 300 bars, 400 bars |
| Ø tuyau | 1/4" - DN 6, 5/16" - DN 8, 3/8" - DN 10, 1/2" - DN 13 |
| Plage de longueur | Jusqu'à 15 m, De 15 à 30 m |
| Zone ATEX | Sur demande |
| Type de tuyau | B1, B3, SAE 100 R7, T2 |
| Température max. fluide | 80 °C |
| Équipement | Dévidoir nu, Équipé avec tuyaux |
| Schémas techniques | Voir les schémas techniques |
L’A5 est un enrouleur à rappel par ressort pour cinq voies hydrauliques sur un même faisceau. Douze tailles de flasque couvrent de 1,2 à 26,5 m utiles selon le diamètre et la référence, pour un débit maximal de 40 l/min. Le code 1/2″ de la dernière taille est particulier : A5D702.12.XX.
A5D : modèle droit ; A5S : gauche. XX précise R7, B1, T2 ou B3 selon le diamètre retenu. Conservez les références atypiques telles qu’imprimées.

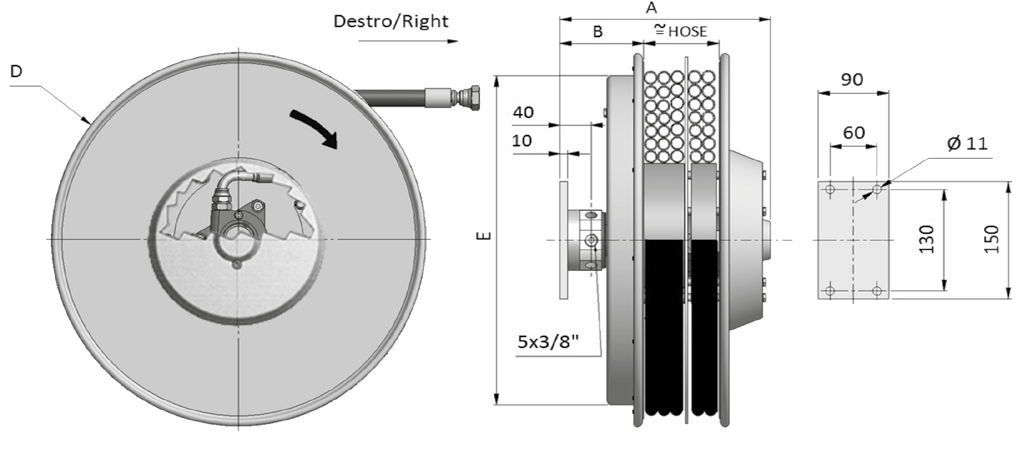

/VD.Dimensions en millimètres ; A = 277 mm et B = 107 mm sur toutes les tailles chiffrées. Les masses ne sont pas renseignées. Le plan représente 5 × 3/8″ et une bride Ø 11 mm, entraxes 60 × 130 mm et enveloppe 90 × 150 mm.
| Modèle | D (flasque) | E |
|---|---|---|
| A5D296 | 295 | 272 |
| A5D321 | 325 | 272 |
| A5D341 | 340 | 272 |
| A5D370 | 370 | 322 |
| A5D400 | 400 | 322 |
| A5D420 | 420 | 322 |
| A5D470 | 478 | 422 |
| A5D520 | 520 | 422 |
| A5D570 | 570 | 422 |
| A5D600 | 620 | 532 |
| A5D650 | 650 | 532 |
| A5D700 | 720 | 532 |
Longueurs totale et utile en mètres. Les 26,5 m utiles correspondent à l’A5D700.06.XX en 1/4″ ; le 1/2″ de la dernière taille est A5D702.12.XX, 18 m utiles.
| Référence | Ø | Longueur totale | Longueur utile |
|---|---|---|---|
| A5D296.06.XX | 1/4″ | 3,0 | 2,7 |
| A5D296.08.XX | 5/16″ | 2,3 | 2,0 |
| A5D296.10.XX | 3/8″ | 2,3 | 2,0 |
| A5D296.12.XX | 1/2″ | 1,5 | 1,2 |
| A5D321.06.XX | 1/4″ | 4,0 | 3,7 |
| A5D321.08.XX | 5/16″ | 3,2 | 2,9 |
| A5D321.10.XX | 3/8″ | 3,3 | 3,0 |
| A5D321.12.XX | 1/2″ | 2,7 | 2,4 |
| A5D341.06.XX | 1/4″ | 5,0 | 4,7 |
| A5D341.08.XX | 5/16″ | 4,2 | 3,9 |
| A5D341.10.XX | 3/8″ | 4,0 | 3,7 |
| A5D341.12.XX | 1/2″ | 2,7 | 2,4 |
| A5D370.06.XX | 1/4″ | 6,0 | 5,7 |
| A5D370.08.XX | 5/16″ | 5,3 | 5,0 |
| A5D370.10.XX | 3/8″ | 4,5 | 4,2 |
| A5D370.12.XX | 1/2″ | 3,5 | 3,2 |
| A5D400.06.XX | 1/4″ | 7,3 | 7,0 |
| A5D400.08.XX | 5/16″ | 6,5 | 6,2 |
| A5D400.10.XX | 3/8″ | 5,6 | 5,3 |
| A5D400.12.XX | 1/2″ | 4,5 | 4,2 |
| A5D420.06.XX | 1/4″ | 8,6 | 8,1 |
| A5D420.08.XX | 5/16″ | 8,0 | 7,5 |
| A5D420.10.XX | 3/8″ | 6,7 | 6,2 |
| A5D420.12.XX | 1/2″ | 4,7 | 4,2 |
| A5D470.06.XX | 1/4″ | 11,5 | 11,0 |
| A5D470.08.XX | 5/16″ | 10,0 | 9,5 |
| A5D470.10.XX | 3/8″ | 9,5 | 9,0 |
| A5D470.12.XX | 1/2″ | 7,5 | 7,0 |
| A5D520.06.XX | 1/4″ | 14,5 | 14,0 |
| A5D520.08.XX | 5/16″ | 12,5 | 12,0 |
| A5D520.10.XX | 3/8″ | 11,2 | 10,7 |
| A5D520.12.XX | 1/2″ | 9,0 | 8,5 |
| A5D570.06.XX | 1/4″ | 17,5 | 17,0 |
| A5D570.08.XX | 5/16″ | 15,5 | 15,0 |
| A5D570.10.XX | 3/8″ | 13,5 | 13,0 |
| A5D570.12.XX | 1/2″ | 10,7 | 10,2 |
| A5D600.06.XX | 1/4″ | 21,0 | 20,5 |
| A5D600.08.XX | 5/16″ | 17,0 | 16,5 |
| A5D600.10.XX | 3/8″ | 16,0 | 15,5 |
| A5D600.12.XX | 1/2″ | 12,5 | 12,0 |
| A5D650.06.XX | 1/4″ | 22,5 | 22,0 |
| A5D650.08.XX | 5/16″ | 19,5 | 19,0 |
| A5D650.10.XX | 3/8″ | 17,5 | 17,0 |
| A5D650.12.XX | 1/2″ | 14,5 | 14,0 |
| A5D700.06.XX | 1/4″ | 27,0 | 26,5 |
| A5D700.08.XX | 5/16″ | 22,0 | 21,5 |
| A5D700.10.XX | 3/8″ | 20,0 | 19,5 |
| A5D702.12.XX | 1/2″ | 18,5 | 18,0 |
A5D702.12.XX est bien le code visible dans le catalogue ; il n’a pas été remplacé par 700. Faites confirmer cette référence et le plan associé avant commande. Les autres codes diamètre sont .06 = 1/4″, .08 = 5/16″, .10 = 3/8″ et .12 = 1/2″.
La pression admissible de la fourniture doit respecter les limites de l’enrouleur, du tuyau et des raccordements. Précisez le fluide, sa température, le débit et la pression de service pour valider la référence équipée ; la pression de l’enrouleur seul ne garantit pas celle de chaque combinaison de tuyaux.
Le faisceau cinq voies demande de valider sa composition exacte. Les repères ci-dessous concernent les tuyaux jumelés TU2 ; ils ne remplacent pas la validation d’un éventuel élément triplex. Le T2 en 1/2″ est donné à 260 bar en TU2 et 275 bar en TU3.
Repères du catalogue TU2 : pressions du tuyau seul, en bar. Ces valeurs ne sont pas la pression garantie de l’enrouleur équipé. La configuration finale doit respecter les limites de tous ses composants ; le tableau ci-dessous ne prouve pas que chaque combinaison est disponible sur chaque taille.
| Ø intérieur | Type de tuyau | Pression du tuyau seul (bar) |
|---|---|---|
| 1/4″ | R7 | 210 |
| 1/4″ | B1 | 310 |
| 1/4″ | T2 | 400 |
| 5/16″ | R7 | 190 |
| 5/16″ | B1 | 250 |
| 5/16″ | T2 | 400 |
| 3/8″ | R7 | 160 |
| 3/8″ | B1 | 225 |
| 3/8″ | T2 | 330 |
| 3/8″ | B3 | 420 |
| 1/2″ | B1 | 190 |
| 1/2″ | T2 | 260 |
| 1/2″ | B3 | 350 |
Pour remplacer un enrouleur, transmettez la référence complète et une photo de la plaque, la fixation, le sens droit/gauche, la position de travail, les raccords et la longueur utile. Demandez la notice correspondant à la version exacte avant installation ou intervention.
Pour six voies, comparez l’A6 et ses diamètres 1/4″ à 3/8″. Pour quatre voies, consultez l’A4 ou le S4 selon la composition du faisceau. Ne présumez pas la compatibilité mécanique entre nombres de voies. Retrouvez les catalogues techniques DEMAC.
Donnez-nous le nombre de voies, le diamètre de tuyau, la pression et le débit de service, la longueur utile et la machine à équiper.
