Enrouleur A4.19 à quatre voies, 80 l/min, 5/8″ ou 3/4″. Jusqu’à 15 m utiles selon tuyau ; versions/R distinctes en 4SP sur les tailles 700 et 800.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Configuration du faisceau | Tuyaux séparés |
| Nombre de voies | 4 voies |
| Débit | 80 l/min |
| Utilisation | Engin mobile et grue, Hydraulique haute pression |
| Entraînement | Automatique (ressort) |
| Matériau | Acier peint |
| Pression | 300 bars, 400 bars |
| Ø tuyau | 5/8" - DN 16, 3/4" - DN 19 |
| Plage de longueur | Jusqu'à 15 m |
| Zone ATEX | Sur demande |
| Type de tuyau | 1SN, 4SP, T2 |
| Température max. fluide | 80 °C |
| Équipement | Dévidoir nu, Équipé avec tuyaux |
| Schémas techniques | Voir les schémas techniques |
L’A4.19 est un enrouleur à rappel par ressort pour quatre tuyaux hydrauliques en 5/8″ ou 3/4″, jusqu’à 80 l/min. Sept tailles sont chiffrées, complétées par les versions /R en 4SP pour les tailles 700 et 800. Les longueurs et l’encombrement doivent être comparés avec le suffixe exact.
A4D : droit ; A4S : gauche. Le code .16 désigne 5/8″, .19 désigne 3/4″. Conservez .XX/R sur les versions 700/800 concernées.

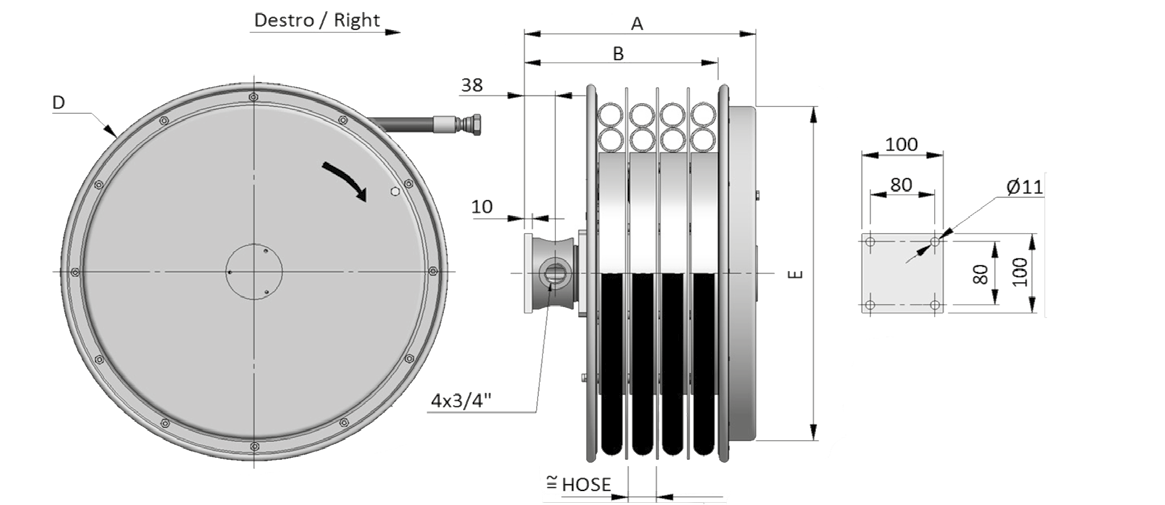

/VD.Dimensions A/B/D/E en millimètres, masses sans tuyaux. Le plan représente quatre tuyaux séparés, un raccordement 4 × 3/4″ et une bride Ø 11 mm, entraxe carré 80 mm et enveloppe 100 mm.
| Modèle | A | B | D (flasque) | E | Masse à nu |
|---|---|---|---|---|---|
| A4D420.19 | 296 | 247 | 420 | 322 | 44 kg |
| A4D470.19 | 296 | 247 | 478 | 322 | 46 kg |
| A4D520.19 | 296 | 247 | 520 | 422 | 53 kg |
| A4D570.19 | 296 | 247 | 570 | 422 | 56 kg |
| A4D600.19 | 306 | 247 | 620 | 422 | 70 kg |
| A4D700.19 | 315 | 247 | 720 | 422 | 95 kg |
| A4D800.19 | 315 | 247 | 820 | 532 | 115 kg |
| A4D700.19 /R | 450 | 247 | 720 | 422 | — |
| A4D800.19 /R | 450 | 247 | 820 | 532 | — |
Longueurs en mètres. Les colonnes 1SN/T2 et 4SP restent distinctes. Les versions 700/800 standard n’ont pas de longueur 4SP chiffrée ; ce sont les références/R qui couvrent ces configurations.
| Modèle | Ø | 1SN et T2 : totale | 1SN et T2 : utile | 4SP : totale | 4SP : utile |
|---|---|---|---|---|---|
| A4D420.19.16.XX | 5/8″ | 2,6 | 2,1 | 2,6 | 2,1 |
| A4D420.19.19.XX | 3/4″ | 2,6 | 2,1 | 1,8 | 1,3 |
| A4D470.19.16.XX | 5/8″ | 4,0 | 3,5 | 4,0 | 3,5 |
| A4D470.19.19.XX | 3/4″ | 4,0 | 3,5 | 3,0 | 2,5 |
| A4D520.19.16.XX | 5/8″ | 5,5 | 5,0 | 4,5 | 4,0 |
| A4D520.19.19.XX | 3/4″ | 4,2 | 3,7 | 4,2 | 3,7 |
| A4D570.19.16.XX | 5/8″ | 7,2 | 6,7 | 6,0 | 5,5 |
| A4D570.19.19.XX | 3/4″ | 5,9 | 5,4 | 5,9 | 5,4 |
| A4D600.19.16.XX | 5/8″ | 9,5 | 8,7 | 7,5 | 7,0 |
| A4D600.19.19.XX | 3/4″ | 7,6 | 7,1 | 7,3 | 6,8 |
| A4D700.19.16.XX | 5/8″ | 13,0 | 12,5 | — | — |
| A4D700.19.19.XX | 3/4″ | 10,0 | 9,5 | — | — |
| A4D800.19.16.XX | 5/8″ | 16,0 | 15,0 | — | — |
| A4D800.19.19.XX | 3/4″ | 14,5 | 13,5 | — | — |
| A4D700.19.16.XX/R | 5/8″ | — | — | 11,5 | 11,0 |
| A4D700.19.19.XX/R | 3/4″ | — | — | 10,0 | 9,5 |
| A4D800.19.16.XX/R | 5/8″ | — | — | 16,0 | 15,0 |
| A4D800.19.19.XX/R | 3/4″ | — | — | 14,0 | 13,0 |
Sur les tailles 700 et 800, la cote A passe de 315 mm à 450 mm avec /R ; les masses de ces versions ne sont pas indiquées. Ne confondez pas /R et l’option générale /VD de travail vertical descendant. Demandez le plan et la notice exacts avant toute substitution.
La longueur utile maximale chiffrée est 15 m, en 5/8″ : A4D800.19.16.XX avec 1SN/T2, ou A4D800.19.16.XX/R avec 4SP. La longueur ne suffit donc pas à désigner une référence équivalente.
La pression admissible de la fourniture doit respecter les limites de l’enrouleur, du tuyau et des raccordements. Précisez le fluide, sa température, le débit et la pression de service pour valider la référence équipée ; la pression de l’enrouleur seul ne garantit pas celle de chaque combinaison de tuyaux.
Repères du catalogue TU1 : pressions du tuyau seul, en bar. Ces valeurs ne sont pas la pression garantie de l’enrouleur équipé. La configuration finale doit respecter les limites de tous ses composants ; le tableau ci-dessous ne prouve pas que chaque combinaison est disponible sur chaque taille.
| Ø intérieur | Type de tuyau | Pression du tuyau seul (bar) |
|---|---|---|
| 5/8″ | 1SN | 130 |
| 5/8″ | T2 | 220 |
| 5/8″ | 4SP | 360 |
| 3/4″ | 1SN | 105 |
| 3/4″ | T2 | 150 |
| 3/4″ | 4SP | 350 |
Pour remplacer un enrouleur, transmettez la référence complète et une photo de la plaque, la fixation, le sens droit/gauche, la position de travail, les raccords et la longueur utile. Demandez la notice correspondant à la version exacte avant installation ou intervention.
Pour quatre voies en 1/2″, comparez l’A4.12 ; pour quatre tuyaux séparés de diamètre inférieur, comparez le S4. Faites confirmer la composition et la pression de chaque circuit. Retrouvez les catalogues techniques DEMAC.
Donnez-nous le nombre de voies, le diamètre de tuyau, la pression et le débit de service, la longueur utile et la machine à équiper.
