Enrouleur A3.19 à trois voies, 80 l/min, 5/8″ ou 3/4″. Jusqu’à 15 m utiles ; configurations 4SP/VD distinctes sur les tailles 700 et 800.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Configuration du faisceau | Tuyaux séparés |
| Nombre de voies | 3 voies |
| Débit | 80 l/min |
| Utilisation | Engin mobile et grue, Hydraulique haute pression |
| Entraînement | Automatique (ressort) |
| Matériau | Acier peint |
| Pression | 300 bars, 400 bars |
| Ø tuyau | 5/8" - DN 16, 3/4" - DN 19 |
| Plage de longueur | Jusqu'à 15 m |
| Zone ATEX | Sur demande |
| Type de tuyau | 1SN, 4SP, T2 |
| Température max. fluide | 80 °C |
| Équipement | Dévidoir nu, Équipé avec tuyaux |
| Schémas techniques | Voir les schémas techniques |
L’A3.19 assure trois voies hydrauliques sur trois tuyaux en 5/8″ ou 3/4″, avec rappel par ressort et un débit maximal de 80 l/min. Sept tailles sont complétées par des références 700/800 en 4SP avec suffixe /VD, à distinguer lors d’un remplacement.
A3D : droit ; A3S : gauche. .16 = 5/8″ et .19 = 3/4″. Sur les versions concernées, conservez .XX/VD après la série et le code diamètre.

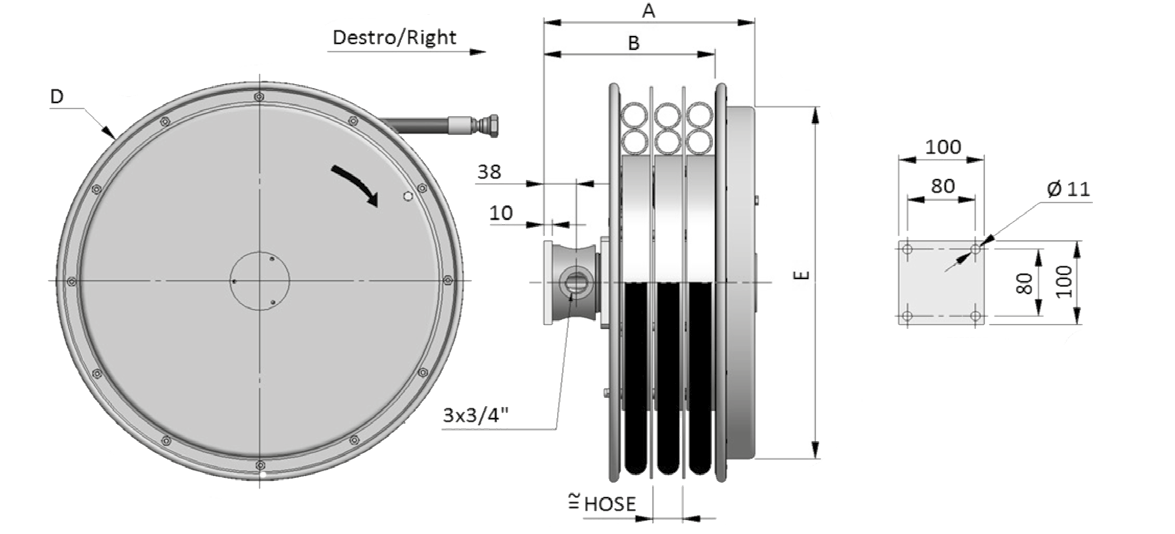

/VD.Dimensions A/B/D/E en millimètres, masses sans tuyaux. Le dessin montre trois tuyaux séparés, un raccordement 3 × 3/4″ et une bride Ø 11 mm, entraxe carré 80 mm et enveloppe 100 mm.
| Modèle | A | B | D (flasque) | E | Masse à nu |
|---|---|---|---|---|---|
| A3D420.19 | 246 | 209 | 420 | 322 | 43 kg |
| A3D470.19 | 246 | 189 | 478 | 422 | 45 kg |
| A3D520.19 | 246 | 189 | 520 | 422 | 52 kg |
| A3D570.19 | 256 | 189 | 570 | 422 | 55 kg |
| A3D600.19 | 256 | 189 | 620 | 422 | 68 kg |
| A3D700.19 | 275 | 199 | 720 | 422 | 90 kg |
| A3D800.19 | 275 | 199 | 820 | 532 | 110 kg |
| A3D700.19 /VD | 365 | 199 | 720 | 422 | — |
| A3D800.19 /VD | 365 | 199 | 820 | 532 | — |
Longueurs en mètres. Les configurations 1SN/T2 et 4SP sont séparées. Pour le 4SP, les tailles 700/800 figurent dans le tableau avec le suffixe/VD, et non comme versions standard.
| Modèle | Ø | 1SN et T2 : totale | 1SN et T2 : utile | 4SP : totale | 4SP : utile |
|---|---|---|---|---|---|
| A3D420.19.16.XX | 5/8″ | 2,6 | 2,1 | 2,6 | 2,1 |
| A3D420.19.19.XX | 3/4″ | 2,6 | 2,1 | 1,8 | 1,3 |
| A3D470.19.16.XX | 5/8″ | 4,0 | 3,5 | 4,0 | 3,5 |
| A3D470.19.19.XX | 3/4″ | 4,0 | 3,5 | 3,0 | 2,5 |
| A3D520.19.16.XX | 5/8″ | 5,5 | 5,0 | 4,5 | 4,0 |
| A3D520.19.19.XX | 3/4″ | 4,2 | 3,7 | 4,2 | 3,7 |
| A3D570.19.16.XX | 5/8″ | 7,2 | 6,7 | 6,0 | 5,5 |
| A3D570.19.19.XX | 3/4″ | 5,9 | 5,4 | 5,9 | 5,4 |
| A3D600.19.16.XX | 5/8″ | 9,5 | 8,7 | 7,5 | 7,0 |
| A3D600.19.19.XX | 3/4″ | 7,6 | 7,1 | 7,3 | 6,8 |
| A3D700.19.16.XX | 5/8″ | 13,0 | 12,5 | — | — |
| A3D700.19.19.XX | 3/4″ | 10,0 | 9,5 | — | — |
| A3D800.19.16.XX | 5/8″ | 16,0 | 15,0 | — | — |
| A3D800.19.19.XX | 3/4″ | 14,5 | 13,5 | — | — |
| A3D700.19.16.XX/VD | 5/8″ | — | — | 11,5 | 11,0 |
| A3D700.19.19.XX/VD | 3/4″ | — | — | 10,0 | 9,5 |
| A3D800.19.16.XX/VD | 5/8″ | — | — | 16,0 | 15,0 |
| A3D800.19.19.XX/VD | 3/4″ | — | — | 14,0 | 13,0 |
Le passage aux versions 700/800 /VD fait passer A de 275 à 365 mm ; leurs masses ne sont pas renseignées. La longueur utile maximale chiffrée est 15 m en 5/8″, sur A3D800.19.16.XX en 1SN/T2 ou A3D800.19.16.XX/VD en 4SP. Faites confirmer l’orientation et le plan exact.
La pression admissible de la fourniture doit respecter les limites de l’enrouleur, du tuyau et des raccordements. Précisez le fluide, sa température, le débit et la pression de service pour valider la référence équipée ; la pression de l’enrouleur seul ne garantit pas celle de chaque combinaison de tuyaux.
Repères du catalogue TU1 : pressions du tuyau seul, en bar. Ces valeurs ne sont pas la pression garantie de l’enrouleur équipé. La configuration finale doit respecter les limites de tous ses composants ; le tableau ci-dessous ne prouve pas que chaque combinaison est disponible sur chaque taille.
| Ø intérieur | Type de tuyau | Pression du tuyau seul (bar) |
|---|---|---|
| 5/8″ | 1SN | 130 |
| 5/8″ | T2 | 220 |
| 5/8″ | 4SP | 360 |
| 3/4″ | 1SN | 105 |
| 3/4″ | T2 | 150 |
| 3/4″ | 4SP | 350 |
Pour remplacer un enrouleur, transmettez la référence complète et une photo de la plaque, la fixation, le sens droit/gauche, la position de travail, les raccords et la longueur utile. Demandez la notice correspondant à la version exacte avant installation ou intervention.
Comparez le S3 pour trois tuyaux de diamètres inférieurs et l’A3.25 pour les configurations jusqu’à 1″. Ne transposez pas le suffixe/VD vers le/R de l’A4.19. Retrouvez les catalogues techniques DEMAC.
Donnez-nous le nombre de voies, le diamètre de tuyau, la pression et le débit de service, la longueur utile et la machine à équiper.
