Référence et configurationEnrouleurs pour grues de chargement
Une référence à retrouver sur une grue de chargement ? Envoyez la plaque de l’enrouleur, une vue du montage et les données de l’accessoire. Les configurations à quatre tuyaux, les versions à deux tuyaux et les combinés avec câble sont à comparer séparément des joints tournants.
Comparer les familles et configurations
A4 — quatre voies sur deux jumelés
Enrouleur A4 Standard à quatre voies sur deux tuyaux jumelés : 15 tailles, longueur utile de 2 à 37 m, débit maximal 30 l/min. Modèle droit ou gauche.

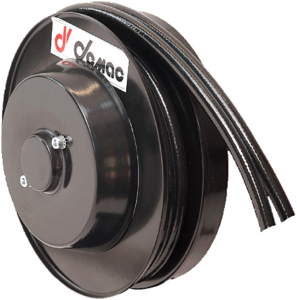

Voir les référencesAG Standard — deux voies jumelées
Enrouleur AG Standard : deux voies sur tuyau jumelé, 40 l/min, 16 tailles et 1,2 à 39 m utiles selon configuration. Modèle droit ou gauche.
Voir les références

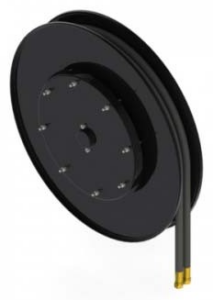

AG.19 — deux voies, gros débit
Enrouleur AG.19 : deux voies sur tuyau jumelé, 80 l/min, 5/8″ B3 ou 3/4″ HDH. Dix tailles et jusqu’à 27,5 m utiles selon configuration.
Voir les références

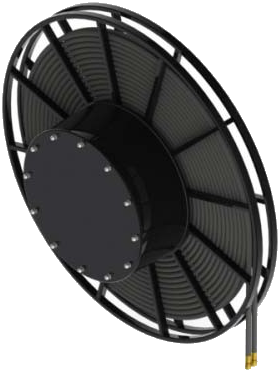

AG.25 — deux voies, grand débit
Enrouleur AG.25 à deux voies jumelées, 135 l/min. Longueurs chiffrées de 14 à 72 m utiles selon diamètre et taille ; grandes configurations sur demande.
Voir les références

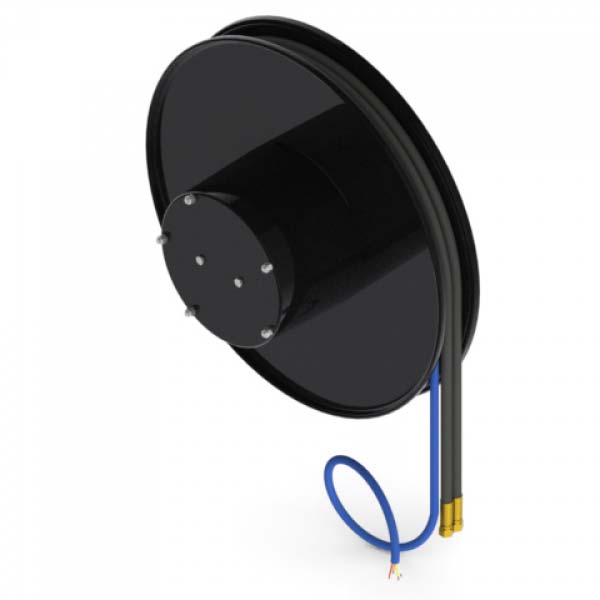

AG/E — deux voies et câble
AG/E : 2 tuyaux hydrauliques et un câble électrique. Diamètre, longueur utile, conducteurs et montage selon référence ; identification sur demande.
Voir les références

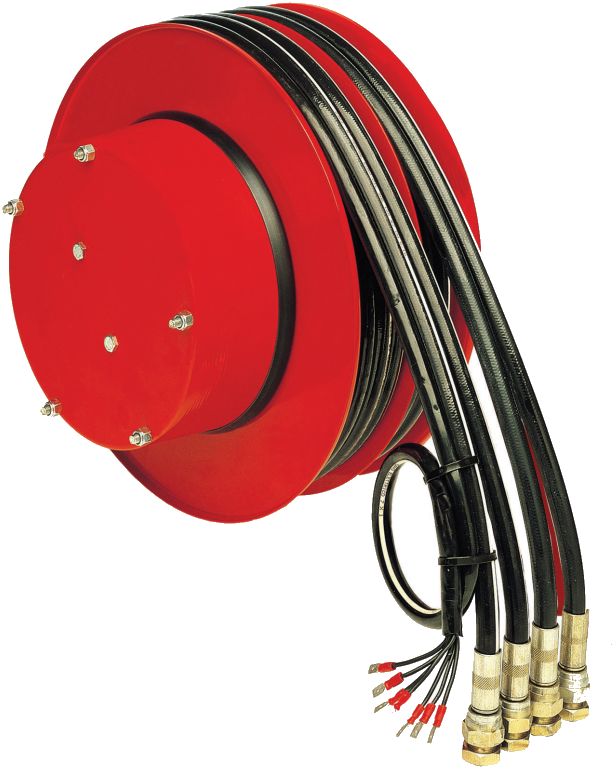

A4/E — quatre voies et câble
A4/E : 4 tuyaux hydrauliques et un câble électrique. Diamètre, longueur utile, conducteurs et montage selon référence ; identification sur demande.
Voir les référencesPour quatre tuyaux, comparez aussi les faisceaux A4, S4 et M4. La référence, la course et la fixation restent à confirmer pour le montage concerné.
Configurations et références complémentaires
| Configuration | Accès à la famille | À vérifier |
|---|---|---|
| Quatre tuyaux | A4 | Pour une configuration à quatre lignes hydrauliques à confirmer sur le circuit. |
| Deux tuyaux |  AG Standard | Tuyau jumelé ; longueur et circuit à préciser. |
| Deux tuyaux, autres débits |  AG.19 · AG.25 | Comparer les caractéristiques de chaque référence. |
| Tuyaux et câble |  AG/E · A4/E | Pour un faisceau hydraulique et électrique. |
Identifier l’enrouleur à remplacer
Joignez la référence actuelle et les photos de la plaque, des fixations, des raccords et du faisceau. Si la plaque est illisible, indiquez les dimensions relevées et le modèle de la grue.
La proposition de remplacement dépend de la configuration complète. Aucun gain de prix ni montage interchangeable n’est présumé à partir de la marque de la machine.
Données à joindre à la demande
Voir les points à relever
Référence et montage
Plaque, fixations, diamètre et largeur de l’enrouleur, sens de sortie.
Course et guidage
Course du faisceau, positions extrêmes et points de guidage.
Circuit et câble
Débit, pression, diamètres et raccords ; caractéristiques électriques si nécessaires.
Rotation et environnement
Référence du rotateur, vitesse et amplitude ; conditions ambiantes et exigences particulières.
Préciser le montage et l’utilisation
Voir les points à relever
La course du faisceau
Photographiez le cheminement le long des articulations et de la partie télescopique.
Les circuits de l’outil
Indiquez le nombre de lignes, leur diamètre, le débit et la pression. Ne déduisez pas le nombre de voies du seul nom de l’accessoire.
Une rotation distincte
Si un joint tournant fait partie de la demande, relevez sa référence, son nombre de voies, sa vitesse et son amplitude de rotation.
Compléments à vérifier
Les joints tournants sont des compléments à identifier séparément : GR-2 ou série HD selon le nombre de voies, les circuits et la rotation demandée.
Pour une demande en zone classée, la série HDAtex dispose d’une documentation spécifique. Joignez le cahier des charges et demandez les documents correspondant à la référence envisagée ; ne transposez pas un marquage à une autre version.
Préparer votre demande
Pour un remplacement, commencez par une photo lisible de la plaque et une vue du montage. Ajoutez les éléments disponibles ci-dessous ; signalez ceux qui restent à confirmer.
- Référence et photo lisible de la plaque.
- Machine, outil ou accessoire concerné.
- Photos des fixations, des raccords et du cheminement.
- Course, nombre de voies, diamètres, débit et pression.
- Câble, signal, rotation et exigences particulières, le cas échéant.
