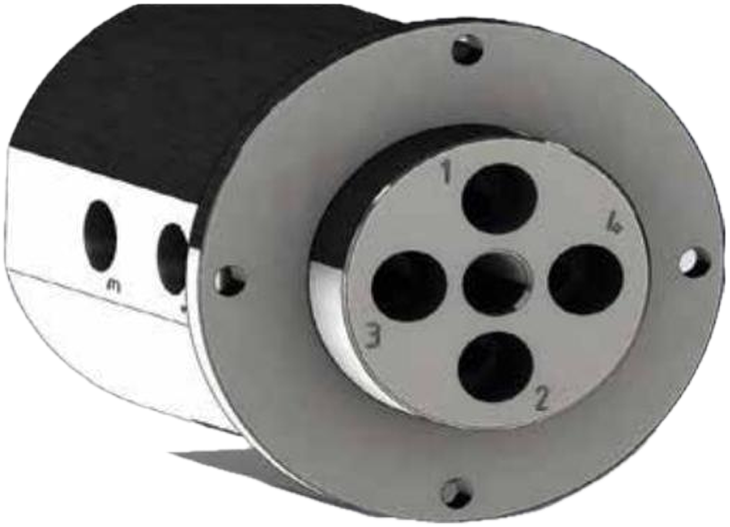

Joints tournants HDAtex à 4, 5 ou 8 voies pour huile hydraulique. Six références à identifier par leurs passages BSP, leur plan et leurs documents ATEX.
| Type de produit | Joint tournant |
|---|---|
| Nombre de voies | 4 voies, 5 voies, 8 voies |
| Utilisation | Huile, Engin mobile et grue, Hydraulique haute pression |
| Pression | 350 bars |
| Zone ATEX | Oui |
| Température max. fluide | 80 °C |

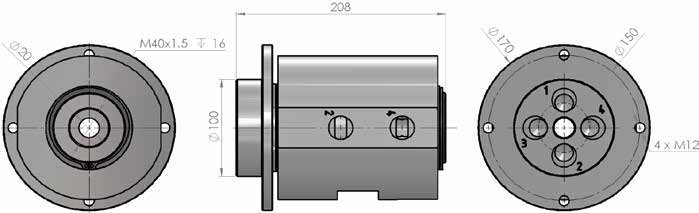

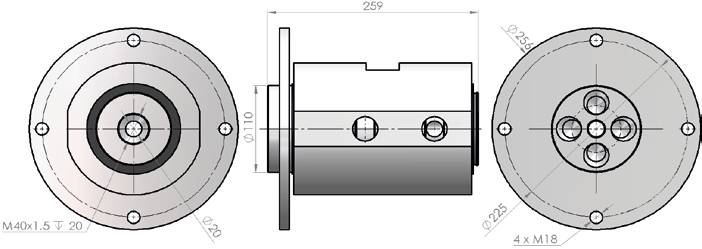

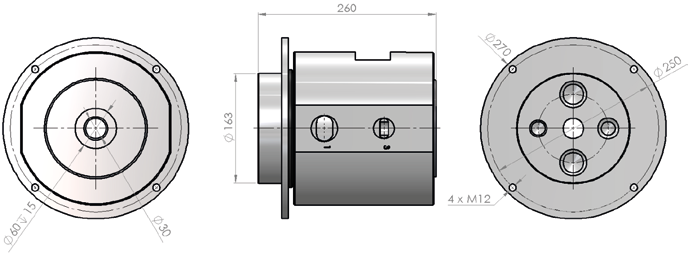

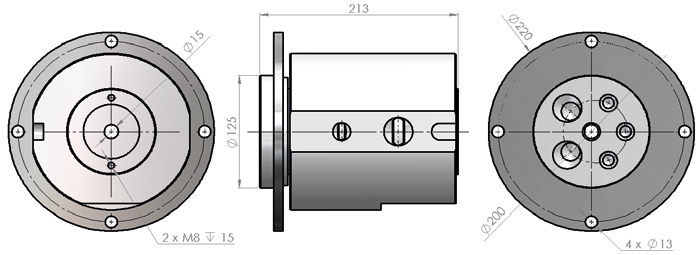

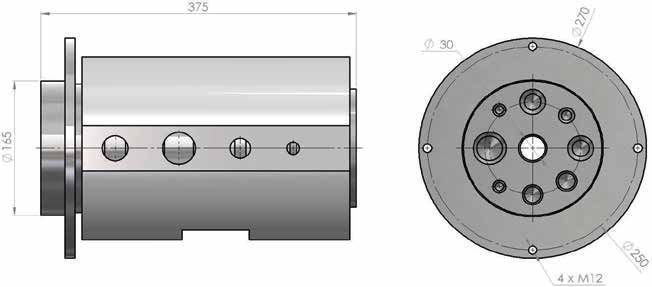

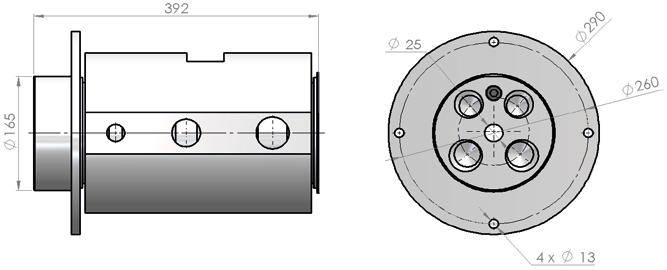

| Schémas techniques | HDAtex75.4D HDAtex95.4E HDAtex145.DE2F HDAtex95.3C2E HDAtex145.D2F2G HDAtex145.2BC2D2EF Plans distincts selon la référence ou la configuration. Vérifiez les légendes pour choisir le plan correspondant. |
Les joints tournants HDAtex sont proposés en six références à 4, 5 ou 8 voies pour huile hydraulique. Pour un remplacement, transmettre la référence complète, une photo de la plaque et le plan de raccordement du joint existant.
| Référence HDAtex | Voies | Passages : raccord BSP / DN / débit maximal | Masse |
|---|---|---|---|
| HDAtex75.4D | 4 | 1 à 4 : 3/4" / 19 mm / 150 l/min | 21 kg |
| HDAtex95.4E | 4 | 1 à 4 : 1" / 25 mm / 200 l/min | 36 kg |
| HDAtex145.DE2F | 4 | 1–2 : 1 1/4" / 32 mm / 220 l/min ; 3 : 1" / 25 mm / 200 l/min ; 4 : 3/4" / 19 mm / 150 l/min | 64 kg |
| HDAtex95.3C2E | 5 | 1–3 : 1/2" / 12 mm / 80 l/min ; 4–5 : 1" / 20 mm / 200 l/min | 31 kg |
| HDAtex145.D2F2G | 5 | 1 : 3/4" / 19 mm / 150 l/min ; 2–3 : 1 1/4" / 32 mm / 220 l/min ; 4–5 : 1 1/2" / 38 mm / 250 l/min | 90 kg |
| HDAtex145.2BC2D2EF | 8 | 1–2 : 3/8" / 10 mm / 60 l/min ; 3 : 1/2" / 12 mm / 80 l/min ; 4–5 : 3/4" / 19 mm / 150 l/min ; 6–7 : 1" / 25 mm / 200 l/min ; 8 : 1 1/4" / 32 mm / 220 l/min | 94 kg |
Les raccordements rotor et stator sont identiques pour chacun des passages ci-dessus. Le DN 20 du passage 1" sur HDAtex95.3C2E est celui indiqué par sa fiche.
| Paramètre | Valeur catalogue |
|---|---|
| Fluide | Huile hydraulique |
| Pression de service | 350 bar |
| Pression d’essai | 400 bar |
| Vitesse de rotation maximale | 15 tr/min |
| Température de fonctionnement | −20 à +80 °C |
| Finition extérieure, arbre et corps | Galvanisée |
Identification ATEX. Les six fiches HDAtex du catalogue portent les marquages II 2 G IIB T4 et II 2 D c T135°C, avec la référence TÜV NORD 14 ATEX 35140794. Le dossier doit être vérifié pour la référence et l’installation concernées.

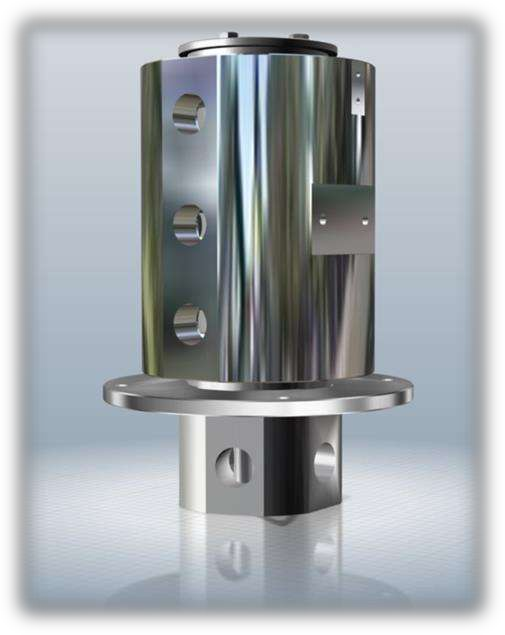

Les références HD standards figurant sur les mêmes planches ne doivent pas être confondues avec les références HDAtex. Pour l’identification et les documents à réunir, consulter la page applications en atmosphère explosible ATEX.
Donnez-nous le nombre de voies, la pression et le débit, la vitesse de rotation et l’angle utile.
