Capteur LR195 : course de 5 ou 11 m, câble acier ou électrique. Un ou deux potentiomètres ; inclinomètres en option.
| Type de produit | Capteur de longueur |
|---|---|
| Utilisation | Câble électrique, Engin mobile et grue |
| Entraînement | Automatique (ressort) |
| Matériau | Acier peint |
| Tension | 24 V, 50 V |
| Courant | 1 A |
| Nombre de conducteurs | 3x |
| Section | 0,25 mm² |
| Longueur | 11 m, 5 m |
| Plage de longueur | Jusqu'à 15 m |
| Zone ATEX | Non |
| Température max. de service | 60 °C |
| Schémas techniques | Voir les schémas techniques |
LR195 : course de 5 ou 11 m, câble acier ou liaison électrique 3x0,25 mm², un ou deux potentiomètres. IP 65.
Relevez le code complet et ses suffixes, la quantité et les connexions existantes ; une photo de la plaque est utile. Pour une configuration, indiquez course, sortie attendue et montage.
Choix d’un ou deux potentiomètres : suffixes .1P ou .2P. Ajout d’un ou deux inclinomètres par suffixe .1I ou .2I.
Tableau complet des 8 références du catalogue. Potentiomètres : résistance totale 5 kΩ, linéarité 0,15 %, dix tours, entrée maximale 24 V, sortie 0–100 %.
| Référence | Pôles de collecteur | Type de câble | Potentiomètres | Course utile |
|---|---|---|---|---|
| LRS195.05.1P | 0 | Câble acier | 1 | 5 m |
| LRS195.05.2P | 0 | Câble acier | 2 | 5 m |
| LRS195.11.1P | 0 | Câble acier | 1 | 11 m |
| LRS195.11.2P | 0 | Câble acier | 2 | 11 m |
| LRS195.032505.1P | 3 | 3x0,25 mm² | 1 | 5 m |
| LRS195.032505.2P | 3 | 3x0,25 mm² | 2 | 5 m |
| LRS195.032510.1P | 3 | 3x0,25 mm² | 1 | 11 m |
| LRS195.032510.2P | 3 | 3x0,25 mm² | 2 | 11 m |

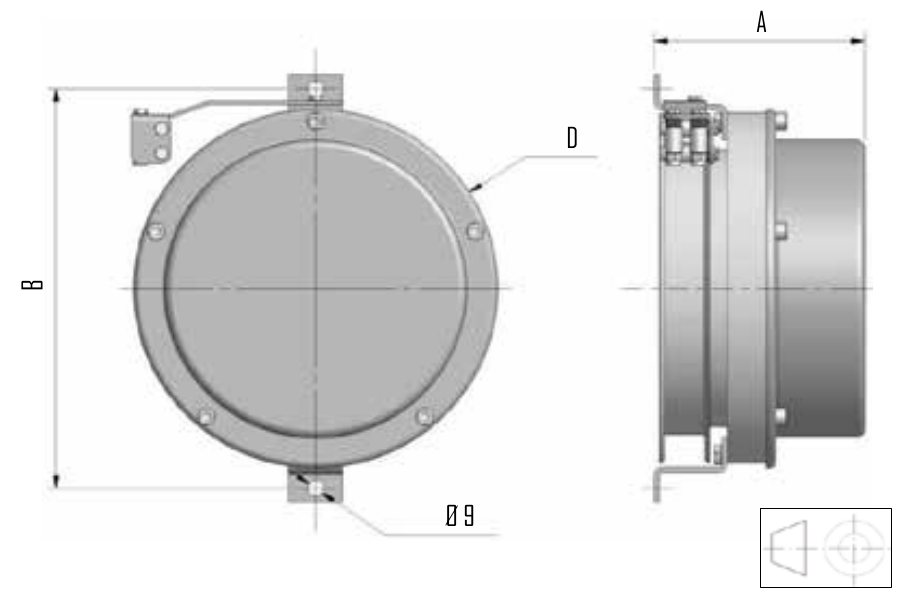

Cotes A = 119 mm, B = 227 mm et D = 204 mm. Les versions électriques disposent de trois pôles ; limite publiée pour leur liaison : 50 V et 1 A. Cette limite est distincte de l’entrée maximale de 24 V des potentiomètres.
Donnez-nous la course à mesurer, le signal attendu et le mode de fixation.
