Joints tournants 9900 à deux voies et 180°. Cinq configurations de raccordement BSP/JIC, à identifier par suffixe, portée d’étanchéité et encombrement.
| Type de produit | Joint tournant |
|---|---|
| Nombre de voies | 2 voies |
| Utilisation | Huile, Engin mobile et grue, Hydraulique haute pression |
| Ø tuyau | 3/8" – DN 10 |
| Zone ATEX | Non |
| Type de raccord | BSP 60°, JIC 74° |
| Schémas techniques | Voir les schémas techniques |
La série 9900 regroupe cinq configurations de joint tournant à deux voies, avec une rotation indiquée de 180°. Les références se distinguent par les raccords et l’encombrement.
| Référence | Raccordement 1 | Raccordement 2 | Longueur | Hauteur |
|---|---|---|---|---|
| 9900 | 3/8″ BSP | 3/8″ BSP | 71 mm | 46 mm |
| 9900.01 | 3/8″ BSP | 3/8″ BSP | 130 mm | 56 mm |
| 9900.02 | 3/8″ BSP | 9/16″ JIC avec joint torique | 130 mm | 56 mm |
| 9900.03 | 3/8″ BSP | 9/16″ JIC 37° | 130 mm | 55 mm |
| 9900.04 | 9/16″ JIC | 9/16″ JIC 37° | 130 mm | 55 mm |

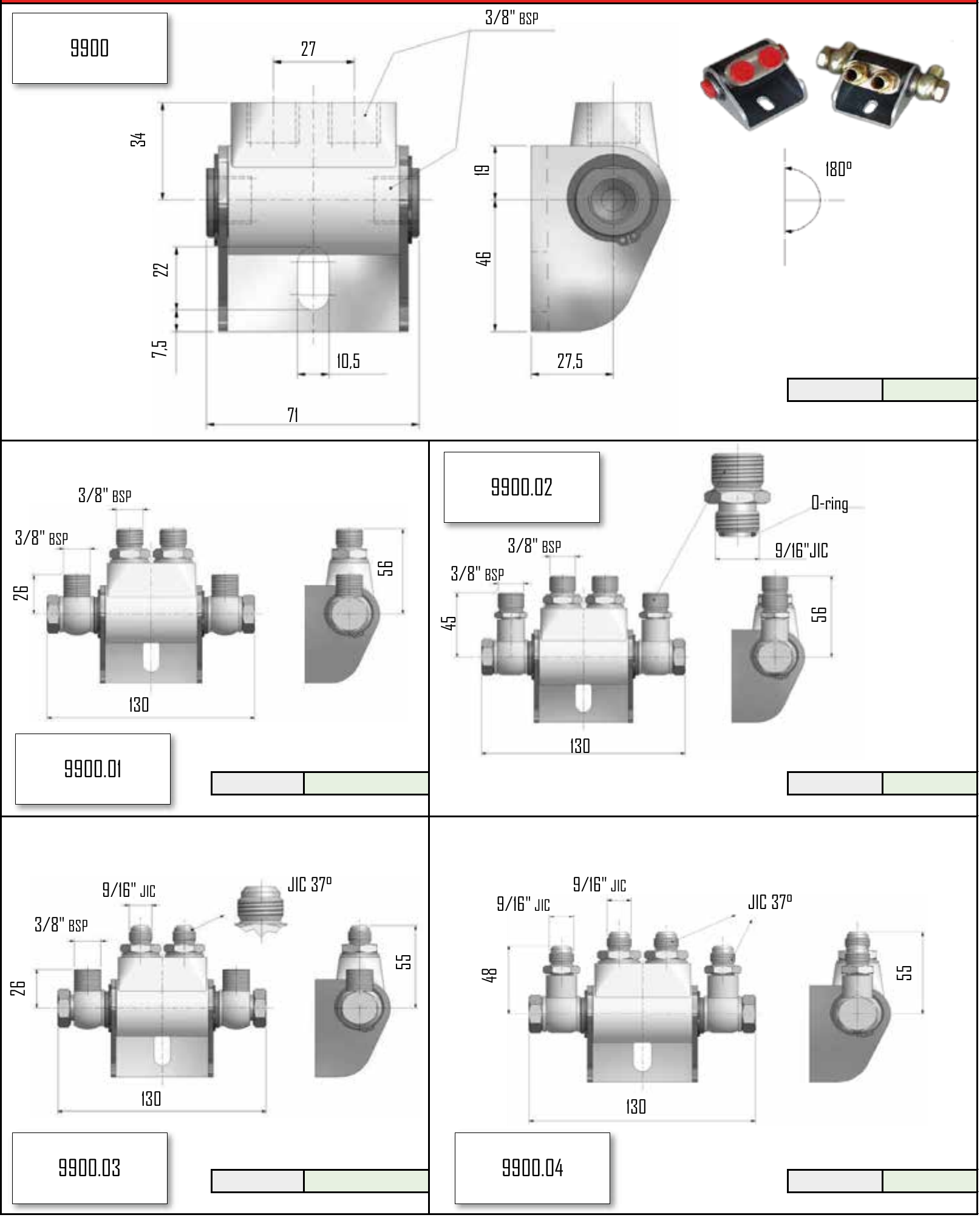

Le dessin du 9900.02 comporte la mention O-ring ; les 9900.03 et 9900.04 portent la mention JIC 37°. Relever la géométrie réelle de l’étanchéité et le filetage avant de confirmer un remplacement.
Le modèle 9900 mesure 71 × 46 mm sur les vues cotées, avec une largeur de 27,5 mm et une lumière de 10,5 mm. La pression maximale n’est pas précisée sur cette planche : elle doit être confirmée pour l’exécution concernée.
Donnez-nous le nombre de voies, la pression et le débit, la vitesse de rotation et l’angle utile.
