Capteur LR120 : course de 2 ou 4 m, un ou deux potentiomètres, IP 65. Référence et raccordement pour votre demande.
| Type de produit | Capteur de longueur |
|---|---|
| Utilisation | Câble électrique, Engin mobile et grue |
| Entraînement | Automatique (ressort) |
| Matériau | Acier peint |
| Tension | 24 V |
| Longueur | 2 m, 4 m |
| Plage de longueur | Jusqu'à 15 m |
| Zone ATEX | Non |
| Température max. fluide | 60 °C |
| Schémas techniques | Voir les schémas techniques |
LR120 : course de 2 ou 4 m, un ou deux potentiomètres. IP 65.
Relevez le code complet et ses suffixes, la quantité et les connexions existantes ; une photo de la plaque est utile. Pour une configuration, indiquez course, sortie attendue et montage.
Choix d’un ou deux potentiomètres : suffixes .1P ou .2P. Vérifier l’entrée de mesure et le raccordement requis.
Tableau complet des 4 références du catalogue. Potentiomètres : résistance totale 5 kΩ, linéarité 0,15 %, dix tours, entrée maximale 24 V, sortie 0–100 %.
| Référence | Potentiomètres | Course utile | A | B | D |
|---|---|---|---|---|---|
| LRS120.015.1P | 1 | 2 m | 113 | 66 | 120 |
| LRS120.015.2P | 2 | 2 m | 113 | 66 | 120 |
| LRS120.040.1P | 1 | 4 m | 113 | 66 | 120 |
| LRS120.040.2P | 2 | 4 m | 113 | 66 | 120 |

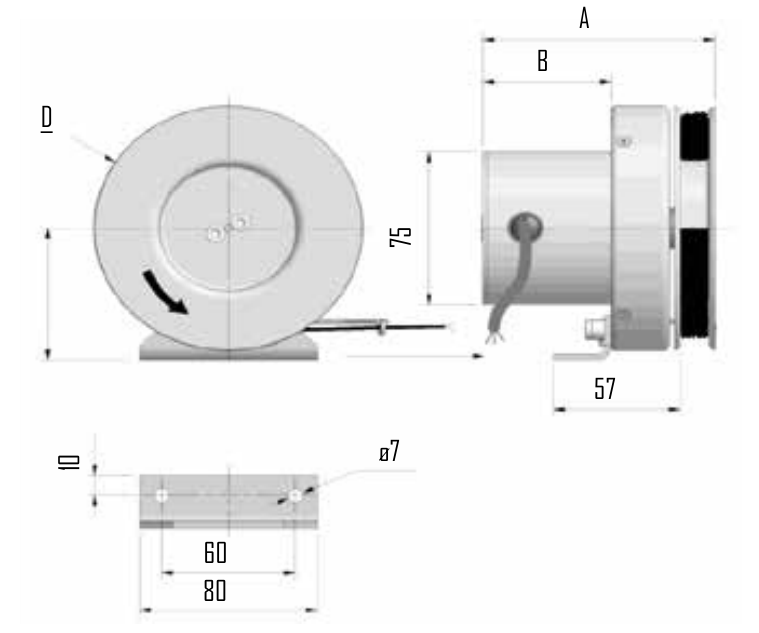

Cotes A = 113 mm, B = 66 mm et D = 120 mm. Le dessin indique des trous Ø 7 mm à entraxe de 60 mm, sur une patte de 80 mm de largeur.
Donnez-nous la course à mesurer, le signal attendu et le mode de fixation.
