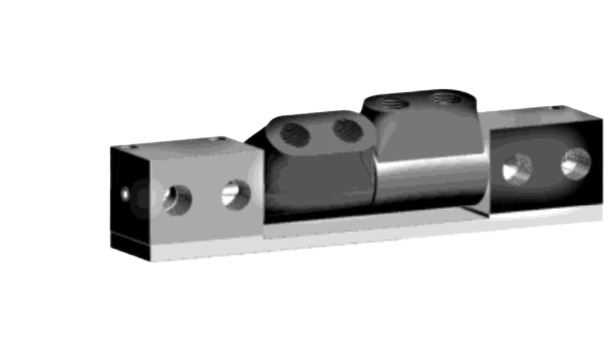

Joints tournants GR-4 à quatre voies, 240 bar et rotation 180°. Trois références en 3/8 ou 1/2 pouce, avec plans de fixation distincts.
| Type de produit | Joint tournant |
|---|---|
| Nombre de voies | 4 voies |
| Utilisation | Huile, Engin mobile et grue, Hydraulique haute pression |
| Pression | 240 bars |
| Ø tuyau | 3/8" - DN 10, 1/2" - DN 13 |
| Zone ATEX | Non |
| Schémas techniques | Voir les schémas techniques |
Les joints tournants GR-4 comportent quatre voies hydrauliques. Les trois références de la section sont données pour 24 MPa, soit 240 bar, et une rotation de 180°.
| Modèle | Voies / raccordements | Rotation | Longueur hors tout mm |
|---|---|---|---|
| GR 4.10 | 4 × 3/8" | 180° | 230 |
| GR 4.10/L | 4 × 3/8" | 180° | 264 |
| GR 4.12 | 4 × 1/2" | 180° | 246 |

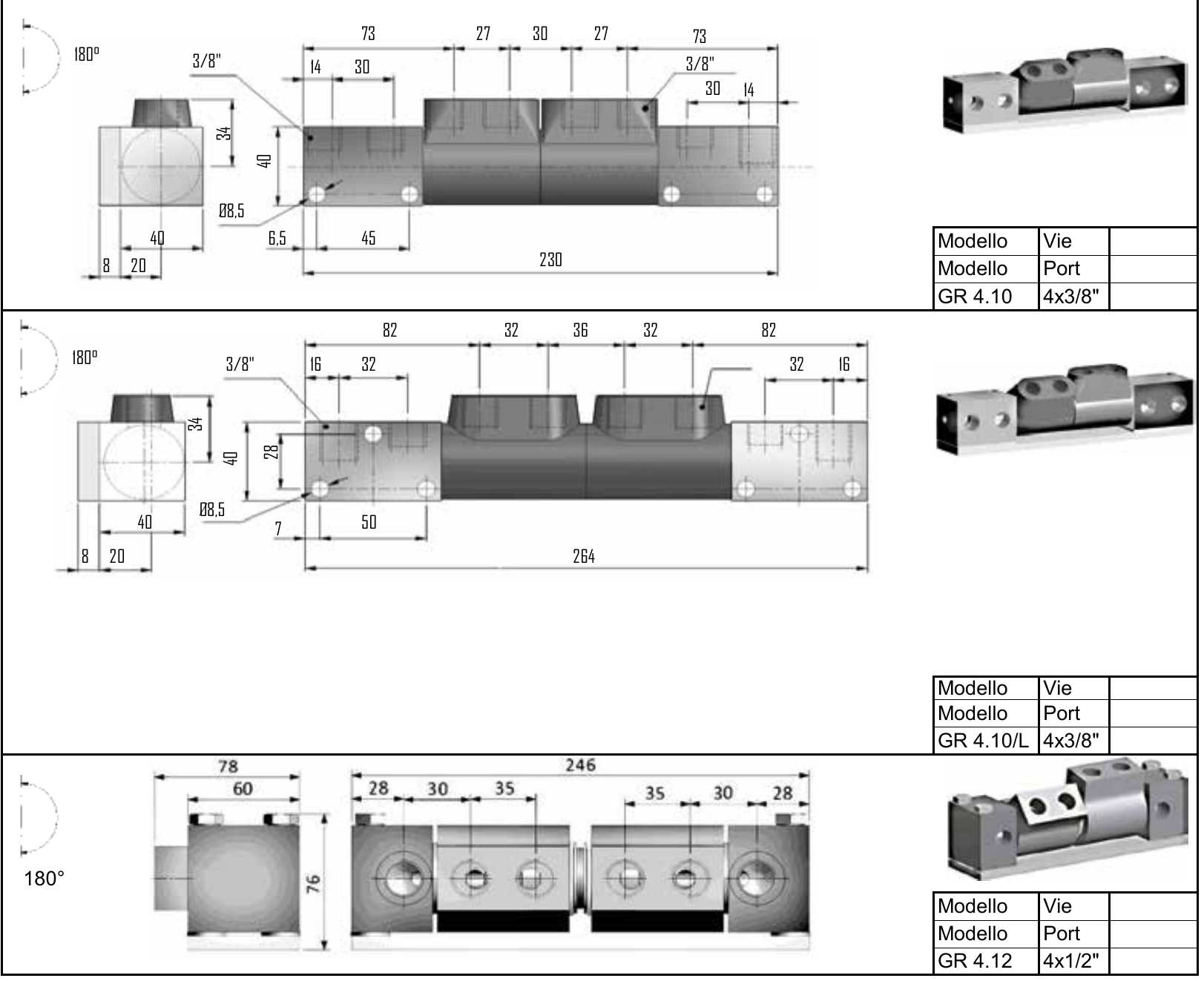

Les versions GR 4.10 et GR 4.10/L présentent des perçages Ø 8,5 mm et des implantations différentes. Les distances entre les deux trous d’une patte sont respectivement de 45 et 50 mm sur les dessins ; vérifier l’ensemble des cotes de fixation.
Pour les références à deux voies, consulter la fiche GR-2. Les caractéristiques GR-4 ne sont pas des limites générales de tous les joints multivoies DEMAC.
Donnez-nous le nombre de voies, la pression et le débit, la vitesse de rotation et l’angle utile.
