Enrouleur A3.25 à trois voies, 135 l/min. Longueurs chiffrées 5,4 à 24 m utiles selon tuyau et diamètre ; références 1200 uniquement sur demande.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Configuration du faisceau | Tuyaux séparés |
| Nombre de voies | 3 voies |
| Débit | 135 l/min |
| Utilisation | Engin mobile et grue, Hydraulique haute pression |
| Entraînement | Automatique (ressort) |
| Matériau | Acier peint |
| Pression | 300 bars, 400 bars |
| Ø tuyau | 1/2" - DN 13, 5/8" - DN 16, 3/4" - DN 19, 1" - DN 25 |
| Plage de longueur | Jusqu'à 15 m, De 15 à 30 m |
| Zone ATEX | Sur demande |
| Type de tuyau | 2SC, 4SH, 4SP |
| Température max. fluide | 80 °C |
| Équipement | Dévidoir nu, Équipé avec tuyaux |
| Schémas techniques | Voir les schémas techniques |
L’A3.25 est un enrouleur à rappel par ressort pour trois tuyaux hydrauliques, jusqu’à 135 l/min. Quatre tailles disposent de caractéristiques chiffrées, pour des longueurs utiles de 5,4 à 24 m selon le diamètre et le tuyau. Les références 1200 sont uniquement sur demande.
A3D : modèle droit ; A3S : gauche. La série .25 est suivie du code diamètre et du type de tuyau. Le4SH est chiffré en 1″, le 4SP sur les diamètres inférieurs.

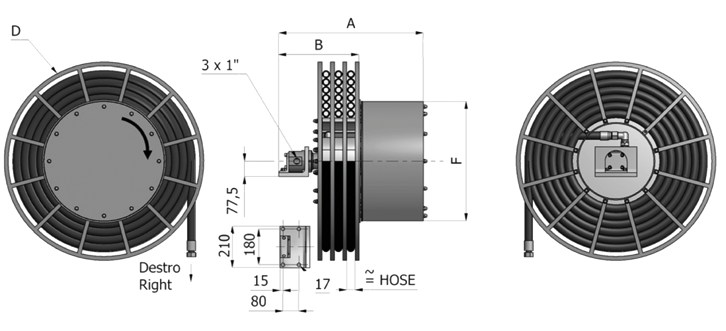

/VD.Dimensions en millimètres ; les masses ne sont pas renseignées. Le plan représente trois tuyaux séparés et un raccordement 3 × 1″. Demandez le plan PDF/STEP correspondant à la référence complète.
| Modèle | A | B | D (flasque) | F |
|---|---|---|---|---|
| A3D700.25 | 405 | 263 | 720 | 605 |
| A3D800.25 | 405 | 263 | 810 | 605 |
| A3D900.25 | 542 | 300 | 910 | 605 |
| A3D1000.25 | 542 | 300 | 1000 | 605 |
Longueurs totale et utile en mètres. Colonnes 4SP et 4SH séparées ; ne pas les appliquer indifféremment à tous les diamètres.
| Référence | Ø | 2SC : totale (m) | 2SC : utile (m) | 4SP : totale (m) | 4SP : utile (m) | 4SH : totale (m) | 4SH : utile (m) |
|---|---|---|---|---|---|---|---|
| A3D700.25.25.XX | 1″ | 6,4 | 5,4 | — | — | 6,4 | 5,4 |
| A3D800.25.19.XX | 3/4″ | 12,0 | 11,0 | 10,0 | 9,0 | — | — |
| A3D800.25.25.XX | 1″ | 10,0 | 9,0 | — | — | 8,6 | 7,6 |
| A3D900.25.12.XX | 1/2″ | 21,0 | 20,0 | 21,0 | 20,0 | — | — |
| A3D900.25.16.XX | 5/8″ | 19,0 | 18,0 | 17,0 | 16,0 | — | — |
| A3D900.25.19.XX | 3/4″ | 15,0 | 14,0 | 15,0 | 14,0 | — | — |
| A3D900.25.25.XX | 1″ | 13,5 | 12,5 | — | — | 11,2 | 10,2 |
| A3D1000.25.12.XX | 1/2″ | 25,0 | 24,0 | 25,0 | 24,0 | — | — |
| A3D1000.25.16.XX | 5/8″ | 23,0 | 22,0 | 23,0 | 22,0 | — | — |
| A3D1000.25.19.XX | 3/4″ | 20,0 | 19,0 | 19,0 | 18,0 | — | — |
| A3D1000.25.25.XX | 1″ | 15,0 | 14,0 | — | — | 15,0 | 14,0 |
Uniquement sur demande : A3D1200.25.12.XX, A3D1200.25.16.XX, A3D1200.25.19.XX et A3D1200.25.25.XX. La page PDF ne donne pas leurs longueurs ou dimensions : aucune capacité supérieure n’est déduite de l’extraction masquée.
Le maximum 24 m utiles chiffré concerne l’A3D1000.25.12.XX en 1/2″, en 2SC ou 4SP. En1″, la même taille donne 14 m utiles en 2SC ou 4SH.
La pression admissible de la fourniture doit respecter les limites de l’enrouleur, du tuyau et des raccordements. Précisez le fluide, sa température, le débit et la pression de service pour valider la référence équipée ; la pression de l’enrouleur seul ne garantit pas celle de chaque combinaison de tuyaux.
Repères du catalogue TU1 : pressions du tuyau seul, en bar. Ces valeurs ne sont pas la pression garantie de l’enrouleur équipé. La configuration finale doit respecter les limites de tous ses composants ; le tableau ci-dessous ne prouve pas que chaque combinaison est disponible sur chaque taille.
| Ø intérieur | Type de tuyau | Pression du tuyau seul (bar) |
|---|---|---|
| 1″ | 2SC | 210 |
| 1″ | 4SH | 380 |
| 1/2″ | 2SC | 275 |
| 1/2″ | 4SP | 415 |
| 5/8″ | 2SC | 250 |
| 5/8″ | 4SP | 360 |
| 3/4″ | 2SC | 215 |
| 3/4″ | 4SP | 350 |
Pour remplacer un enrouleur, transmettez la référence complète et une photo de la plaque, la fixation, le sens droit/gauche, la position de travail, les raccords et la longueur utile. Demandez la notice correspondant à la version exacte avant installation ou intervention.
Comparez l’A3.19 pour les diamètres 5/8″/3/4″ à 80 l/min. Vérifiez le débit et les pressions de chaque circuit, puis l’encombrement et les fixations disponibles. Retrouvez les catalogues techniques DEMAC.
Donnez-nous le nombre de voies, le diamètre de tuyau, la pression et le débit de service, la longueur utile et la machine à équiper.
