Enrouleur A2.25 : deux tuyaux séparés, 135 l/min, diamètres 1/2″ à 1″. De 3 à 37 m utiles selon configuration ; grandes références sur demande.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Configuration du faisceau | Tuyaux séparés |
| Nombre de voies | 2 voies |
| Débit | 135 l/min |
| Utilisation | Engin mobile et grue, Hydraulique haute pression |
| Entraînement | Automatique (ressort) |
| Matériau | Acier peint |
| Pression | 300 bars, 400 bars |
| Ø tuyau | 1/2" - DN 13, 5/8" - DN 16, 3/4" - DN 19, 1" - DN 25 |
| Plage de longueur | Jusqu'à 15 m, De 15 à 30 m, De 30 à 50 m |
| Zone ATEX | Sur demande |
| Type de tuyau | 2SC, 4SH, 4SP |
| Température max. fluide | 80 °C |
| Équipement | Dévidoir nu, Équipé avec tuyaux |
| Schémas techniques | Voir les schémas techniques |
L’A2.25 est un enrouleur à rappel par ressort pour deux tuyaux séparés, jusqu’à 135 l/min. Les configurations chiffrées couvrent les flasques de 620 à 1 200 mm et de 3 à 37 m utiles selon le diamètre et le type de tuyau. Les grandes références supplémentaires sont uniquement sur demande.
A2D désigne le modèle droit et A2S le gauche. Conservez la série .25, le code diamètre et le type de tuyau ; le 4SH concerne les lignes en 1″ du tableau.

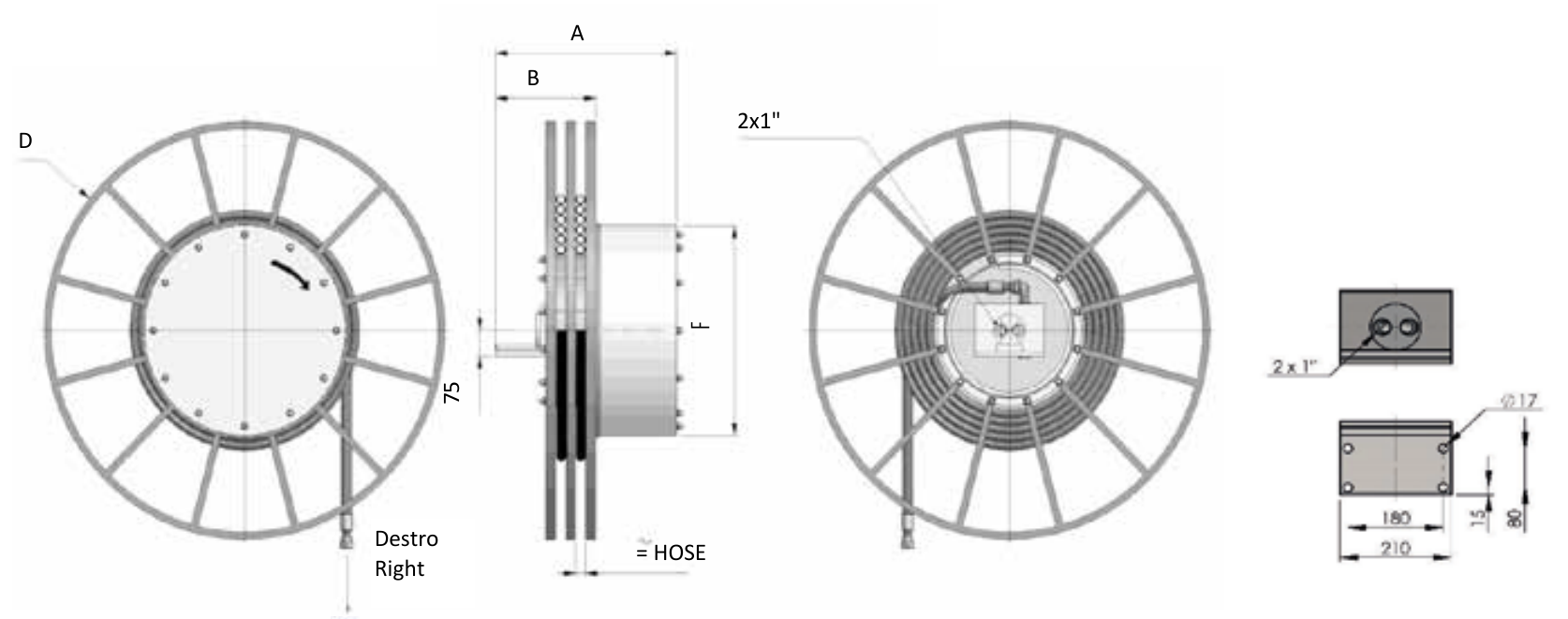

/VD.Dimensions chiffrées du catalogue, en millimètres. Les masses ne sont pas renseignées. Le plan représente un raccordement 2 × 1″ ; demandez le plan complet pour confirmer les fixations et l’encombrement.
| Modèle droit | A (mm) | B (mm) | D : flasque (mm) | F (mm) |
|---|---|---|---|---|
| A2D600.25 | 545 | 305 | 620 | 605 |
| A2D700.25 | 545 | 305 | 720 | 605 |
| A2D800.25 | 545 | 305 | 810 | 605 |
| A2D900.25 | 545 | 305 | 910 | 605 |
| A2D1000.25 | 545 | 305 | 1000 | 605 |
| A2D1200.25 | 545 | 305 | 1200 | 605 |
Longueurs totale et utile en mètres. Les colonnes 4SP et 4SH sont séparées pour ne pas laisser croire que les deux types sont proposés à chaque diamètre. Une longueur absente est indiquée par un tiret.
| Référence | Ø | 2SC : totale (m) | 2SC : utile (m) | 4SP : totale (m) | 4SP : utile (m) | 4SH : totale (m) | 4SH : utile (m) |
|---|---|---|---|---|---|---|---|
| A2D600.25.19.XX | 3/4″ | 4,0 | 3,0 | 4,0 | 3,0 | — | — |
| A2D600.25.25.XX | 1″ | 4,0 | 3,0 | — | — | 4,0 | 3,0 |
| A2D700.25.16.XX | 5/8″ | 9,5 | 8,5 | 9,5 | 8,5 | — | — |
| A2D700.25.19.XX | 3/4″ | 8,0 | 7,0 | 8,0 | 7,0 | — | — |
| A2D700.25.25.XX | 1″ | 6,4 | 5,4 | — | — | 6,4 | 5,4 |
| A2D800.25.12.XX | 1/2″ | 16,0 | 15,0 | 16,0 | 15,0 | — | — |
| A2D800.25.16.XX | 5/8″ | 14,0 | 13,0 | 14,0 | 13,0 | — | — |
| A2D800.25.19.XX | 3/4″ | 12,0 | 11,0 | 10,0 | 9,0 | — | — |
| A2D800.25.25.XX | 1″ | 10,0 | 9,0 | — | — | 8,6 | 7,6 |
| A2D900.25.12.XX | 1/2″ | 21,0 | 20,0 | 21,0 | 20,0 | — | — |
| A2D900.25.16.XX | 5/8″ | 19,0 | 18,0 | 17,0 | 16,0 | — | — |
| A2D900.25.19.XX | 3/4″ | 15,0 | 14,0 | 15,0 | 14,0 | — | — |
| A2D900.25.25.XX | 1″ | 13,5 | 12,5 | — | — | 11,2 | 10,2 |
| A2D1000.25.12.XX | 1/2″ | 25,0 | 24,0 | 25,0 | 24,0 | — | — |
| A2D1000.25.16.XX | 5/8″ | 23,0 | 22,0 | 23,0 | 22,0 | — | — |
| A2D1000.25.19.XX | 3/4″ | 20,0 | 19,0 | 19,0 | 18,0 | — | — |
| A2D1000.25.25.XX | 1″ | 15,0 | 14,0 | — | — | 15,0 | 14,0 |
| A2D1200.25.12.XX | 1/2″ | 38,0 | 37,0 | 38,0 | 37,0 | — | — |
| A2D1200.25.16.XX | 5/8″ | 30,0 | 29,0 | 30,0 | 29,0 | — | — |
| A2D1200.25.19.XX | 3/4″ | 30,0 | 29,0 | 26,0 | 25,0 | — | — |
| A2D1200.25.25.XX | 1″ | 22,0 | 21,0 | — | — | 22,0 | 21,0 |
Uniquement sur demande : A2D1300.25.19.XX, les A2D1400.25.12/16/19/25.XX et les A2D1600.25.12/16/19/25.XX. La fiche ne chiffre ni leurs longueurs ni leurs dimensions : un plan et une configuration validés sont nécessaires.
Exemple : l’A2D900.25.16 en 5/8″ offre 18 m utiles avec 2SC, contre 16 m avec 4SP. Les 37 m utiles concernent l’A2D1200.25.12.XX en 1/2″. Pour une fourniture nue, précisez « sans tuyaux » au devis.
La pression admissible de la fourniture doit respecter les limites de l’enrouleur, du tuyau et des raccordements. Précisez le fluide, sa température, le débit et la pression de service pour valider la référence équipée ; la pression de l’enrouleur seul ne garantit pas celle de chaque combinaison de tuyaux.
Repères du catalogue TU1 : pressions du tuyau seul, en bar. Ces valeurs ne sont pas la pression garantie de l’enrouleur équipé. La configuration finale doit respecter les limites de tous ses composants ; le tableau ci-dessous ne prouve pas que chaque combinaison est disponible sur chaque taille.
| Ø intérieur | Type de tuyau | Pression du tuyau seul (bar) |
|---|---|---|
| 1″ | 2SC | 210 |
| 1″ | 4SH | 380 |
| 1/2″ | 2SC | 275 |
| 1/2″ | 4SP | 415 |
| 5/8″ | 2SC | 250 |
| 5/8″ | 4SP | 360 |
| 3/4″ | 2SC | 215 |
| 3/4″ | 4SP | 350 |
Pour remplacer un enrouleur, transmettez la référence complète et une photo de la plaque, la fixation, le sens droit/gauche, la position de travail, les raccords et la longueur utile. Demandez la notice correspondant à la version exacte avant installation ou intervention.
Comparez l’AG.25 pour un faisceau jumelé. La course utile et l’espace disponible doivent être vérifiés avec le type de tuyau de la fourniture. Retrouvez les catalogues techniques DEMAC.
Donnez-nous le nombre de voies, le diamètre de tuyau, la pression et le débit de service, la longueur utile et la machine à équiper.
