Enrouleur S3 : trois tuyaux séparés, 40 l/min, 12 tailles et 1,1 à 22 m utiles selon configuration. Diamètres 1/4″ à 1/2″, longueurs 4SP distinctes.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Configuration du faisceau | Tuyaux séparés |
| Nombre de voies | 3 voies |
| Débit | 40 l/min |
| Utilisation | Engin mobile et grue, Hydraulique haute pression |
| Entraînement | Automatique (ressort) |
| Matériau | Acier peint |
| Pression | 300 bars, 400 bars |
| Ø tuyau | 1/4" - DN 6, 5/16" - DN 8, 3/8" - DN 10, 1/2" - DN 13 |
| Plage de longueur | Jusqu'à 15 m, De 15 à 30 m |
| Zone ATEX | Sur demande |
| Type de tuyau | 4SP, B1, B3, T2 |
| Température max. fluide | 80 °C |
| Équipement | Dévidoir nu, Équipé avec tuyaux |
| Schémas techniques | Voir les schémas techniques |

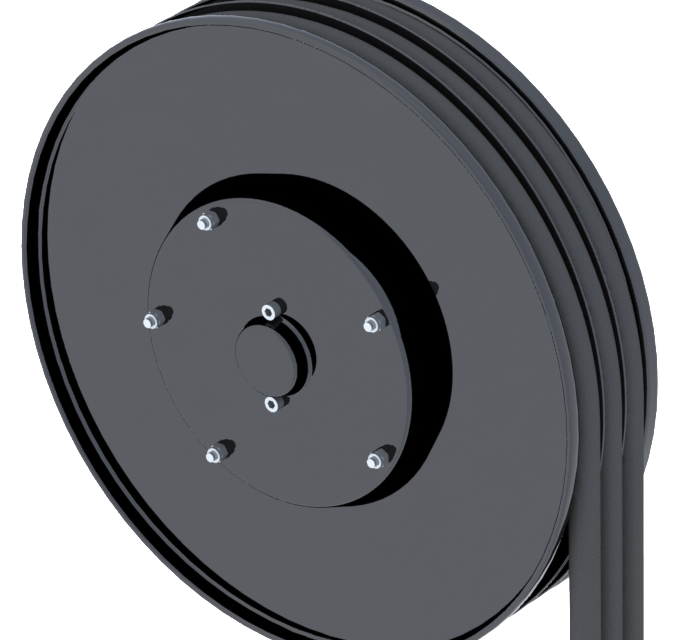

Le S3 Standard est un enrouleur à rappel par ressort pour trois tuyaux hydrauliques séparés. Ses 12 tailles proposent de 1,1 à 22 m utiles selon la référence et le tuyau, pour un débit maximal de 40 l/min. Les versions 4SP disposent de longueurs propres.
S3D indique le modèle droit et S3S le gauche. Le suffixe XX désigne B1, T2, B3 ou 4SP selon la ligne ; précisez les circuits et la course à remplacer.

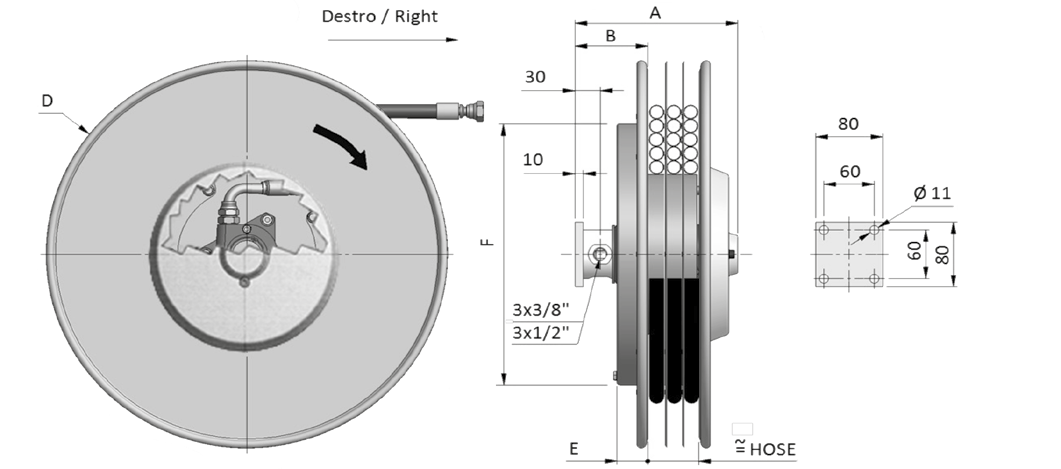

/VD.Dimensions en millimètres et masses sans tuyaux. Le plan représente 3 × 3/8″ ou 3 × 1/2″ et une bride à perçages Ø 11 mm, entraxe carré 60 mm et enveloppe 80 mm. Plans PDF/STEP sur demande.
| Modèle | A | B | D (flasque) | E | F | Masse à nu |
|---|---|---|---|---|---|---|
| S3D296 | 161 | 75 | 295 | 35 | 291 | 17 kg |
| S3D321 | 161 | 82 | 325 | 37 | 272 | 18 kg |
| S3D341 | 161 | 82 | 340 | 37 | 272 | 19 kg |
| S3D370 | 161 | 82 | 370 | 37 | 272 | 20 kg |
| S3D400 | 161 | 82 | 400 | 47 | 322 | 21 kg |
| S3D420 | 161 | 82 | 420 | 47 | 322 | 24 kg |
| S3D470 | 161 | 82 | 478 | 47 | 322 | 26 kg |
| S3D520 | 171 | 92 | 520 | 47 | 422 | 31 kg |
| S3D570 | 171 | 92 | 570 | 47 | 422 | 35 kg |
| S3D600 | 171 | 92 | 620 | 47 | 422 | 42 kg |
| S3D650 | 181 | 102 | 650 | 57 | 422 | 48 kg |
| S3D700 | 181 | 102 | 720 | 57 | 532 | 55 kg |
Longueurs en mètres. Les premières colonnes concernent B1/T2/B3 ; les colonnes 4SP ne sont chiffrées qu’en 1/2″ à partir du S3D470.
| Référence | Ø | B1/T2/B3 : totale (m) | B1/T2/B3 : utile (m) | 4SP : totale | 4SP : utile |
|---|---|---|---|---|---|
| S3D296.06.XX | 1/4″ | 2,3 | 2,0 | — | — |
| S3D296.08.XX | 5/16″ | 1,4 | 1,1 | — | — |
| S3D296.10.XX | 3/8″ | 1,5 | 1,2 | — | — |
| S3D296.12.XX | 1/2″ | 1,5 | 1,2 | — | — |
| S3D321.06.XX | 1/4″ | 3,3 | 3,0 | — | — |
| S3D321.08.XX | 5/16″ | 2,3 | 2,0 | — | — |
| S3D321.10.XX | 3/8″ | 2,4 | 2,1 | — | — |
| S3D321.12.XX | 1/2″ | 1,5 | 1,2 | — | — |
| S3D341.06.XX | 1/4″ | 3,3 | 3,0 | — | — |
| S3D341.08.XX | 5/16″ | 3,3 | 3,0 | — | — |
| S3D341.10.XX | 3/8″ | 2,4 | 2,1 | — | — |
| S3D341.12.XX | 1/2″ | 2,5 | 2,2 | — | — |
| S3D370.06.XX | 1/4″ | 4,3 | 4,0 | — | — |
| S3D370.08.XX | 5/16″ | 4,4 | 4,1 | — | — |
| S3D370.10.XX | 3/8″ | 3,5 | 3,2 | — | — |
| S3D370.12.XX | 1/2″ | 3,6 | 3,3 | — | — |
| S3D400.06.XX | 1/4″ | 5,5 | 5,2 | — | — |
| S3D400.08.XX | 5/16″ | 5,7 | 5,4 | — | — |
| S3D400.10.XX | 3/8″ | 4,6 | 4,3 | — | — |
| S3D400.12.XX | 1/2″ | 3,6 | 3,3 | — | — |
| S3D420.06.XX | 1/4″ | 6,7 | 6,2 | — | — |
| S3D420.08.XX | 5/16″ | 5,7 | 5,2 | — | — |
| S3D420.10.XX | 3/8″ | 4,6 | 4,3 | — | — |
| S3D420.12.XX | 1/2″ | 3,6 | 3,1 | — | — |
| S3D470.06.XX | 1/4″ | 9,5 | 9,0 | — | — |
| S3D470.08.XX | 5/16″ | 8,4 | 7,9 | — | — |
| S3D470.10.XX | 3/8″ | 7,3 | 6,8 | — | — |
| S3D470.12.XX | 1/2″ | 6,3 | 5,8 | 3,6 | 3,3 |
| S3D520.06.XX | 1/4″ | 11,1 | 10,6 | — | — |
| S3D520.08.XX | 5/16″ | 9,9 | 9,4 | — | — |
| S3D520.10.XX | 3/8″ | 8,9 | 8,4 | — | — |
| S3D520.12.XX | 1/2″ | 7,9 | 7,4 | 5,0 | 4,7 |
| S3D570.06.XX | 1/4″ | 14,5 | 14,0 | — | — |
| S3D570.08.XX | 5/16″ | 11,6 | 11,1 | — | — |
| S3D570.10.XX | 3/8″ | 10,6 | 10,1 | — | — |
| S3D570.12.XX | 1/2″ | 9,7 | 9,2 | 6,7 | 6,2 |
| S3D600.06.XX | 1/4″ | 16,3 | 15,8 | — | — |
| S3D600.08.XX | 5/16″ | 15,2 | 14,7 | — | — |
| S3D600.10.XX | 3/8″ | 12,3 | 11,8 | — | — |
| S3D600.12.XX | 1/2″ | 11,4 | 10,9 | 8,5 | 8,0 |
| S3D650.06.XX | 1/4″ | 18,3 | 17,8 | — | — |
| S3D650.08.XX | 5/16″ | 17,2 | 16,7 | — | — |
| S3D650.10.XX | 3/8″ | 14,3 | 13,8 | — | — |
| S3D650.12.XX | 1/2″ | 11,8 | 11,3 | 10,5 | 10,0 |
| S3D700.06.XX | 1/4″ | 22,5 | 22,0 | — | — |
| S3D700.08.XX | 5/16″ | 19,3 | 18,8 | — | — |
| S3D700.10.XX | 3/8″ | 18,5 | 18,0 | — | — |
| S3D700.12.XX | 1/2″ | 15,0 | 14,5 | 12,6 | 12,1 |
Exemple : le S3D700.12 offre 14,5 m utiles en B1/T2/B3, contre 12,1 m en 4SP. Les S3D400.12 et S3D420.12 présentent respectivement 3,3 m et 3,1 m utiles : ne leur appliquez pas les longueurs de l’A2 ou du S4.
La pression admissible de la fourniture doit respecter les limites de l’enrouleur, du tuyau et des raccordements. Précisez le fluide, sa température, le débit et la pression de service pour valider la référence équipée ; la pression de l’enrouleur seul ne garantit pas celle de chaque combinaison de tuyaux.
Repères du catalogue TU1 : pressions du tuyau seul, en bar. Ces valeurs ne sont pas la pression garantie de l’enrouleur équipé. La configuration finale doit respecter les limites de tous ses composants ; le tableau ci-dessous ne prouve pas que chaque combinaison est disponible sur chaque taille.
| Ø intérieur | Type de tuyau | Pression du tuyau seul (bar) |
|---|---|---|
| 1/4″ | B1 | 310 |
| 1/4″ | T2 | 400 |
| 5/16″ | B1 | 250 |
| 5/16″ | T2 | 400 |
| 3/8″ | B1 | 225 |
| 3/8″ | T2 | 330 |
| 3/8″ | B3 | 420 |
| 3/8″ | 4SP | 445 |
| 1/2″ | B1 | 190 |
| 1/2″ | T2 | 260 |
| 1/2″ | B3 | 350 |
| 1/2″ | 4SP | 415 |
Pour remplacer un enrouleur, transmettez la référence complète et une photo de la plaque, la fixation, le sens droit/gauche, la position de travail, les raccords et la longueur utile. Demandez la notice correspondant à la version exacte avant installation ou intervention.
L’A3 utilise un faisceau triplex et ses propres capacités. Comparez le nombre et la construction des tuyaux, le diamètre et la fixation ; une pression ou un nombre de voies communs ne suffit pas à valider le remplacement. Retrouvez les catalogues techniques DEMAC.



Donnez-nous le nombre de voies, le diamètre de tuyau, la pression et le débit de service, la longueur utile et la machine à équiper.
