Enrouleur A4.12 : quatre voies sur deux tuyaux jumelés 1/2″, 40 l/min. Treize tailles et 1,2 à 20 m utiles, modèle droit ou gauche.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Configuration du faisceau | Tuyau jumelé |
| Nombre de voies | 4 voies |
| Débit | 40 l/min |
| Utilisation | Engin mobile et grue, Hydraulique haute pression |
| Entraînement | Automatique (ressort) |
| Matériau | Acier peint |
| Pression | 300 bars, 400 bars |
| Ø tuyau | 1/2" – DN 13 |
| Plage de longueur | Jusqu'à 15 m, De 15 à 30 m |
| Zone ATEX | Sur demande |
| Type de tuyau | B1, B2, SAE 100 R8, T2 |
| Température max. fluide | 80 °C |
| Équipement | Dévidoir nu, Équipé avec tuyaux |
| Schémas techniques | Voir les schémas techniques |
L’A4.12 assure quatre voies hydrauliques en 1/2″ sur deux tuyaux jumelés, avec rappel par ressort. Ses 13 tailles couvrent de 1,2 à 20 m utiles pour un débit maximal de 40 l/min. C’est la fiche dédiée au 1/2″, distincte de l’A4 Standard.
A4D296.12.XX : modèle droit, diamètre 1/2″ ; A4S : gauche. Le suffixe XX identifie le type de tuyau à confirmer.

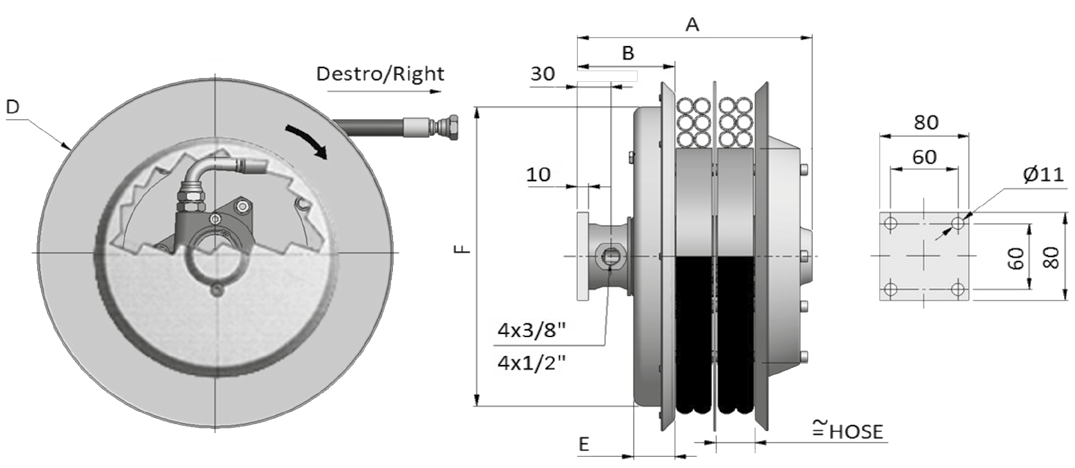

/VD.Dimensions en millimètres ; A = 252 mm et B = 129 mm pour toutes les lignes. Masses sans tuyaux ; la masse du 700 n’est pas renseignée. Le plan représente 4 × 3/8″ ou 4 × 1/2″ : confirmez les raccords de la version retenue.
| Modèle | D (flasque) | E | F | Masse à nu |
|---|---|---|---|---|
| A4D296.12 | 295 | 37 | 291 | 21 kg |
| A4D321.12 | 325 | 37 | 272 | 23 kg |
| A4D341.12 | 340 | 37 | 272 | 25 kg |
| A4D370.12 | 370 | 37 | 272 | 30 kg |
| A4D400.12 | 400 | 47 | 272 | 33 kg |
| A4D420.12 | 420 | 47 | 322 | 35 kg |
| A4D470.12 | 478 | 47 | 322 | 38 kg |
| A4D520.12 | 520 | 47 | 422 | 45 kg |
| A4D570.12 | 570 | 47 | 422 | 50 kg |
| A4D600.12 | 620 | 47 | 422 | 63 kg |
| A4D650.12 | 650 | 47 | 422 | 75 kg |
| A4D700.12 | 720 | 47 | 532 | — |
| A4D800.12 | 820 | 57 | 532 | 87 kg |
Longueurs totale et utile en mètres, toutes en 1/2″. Les types présentés sont R8, B1, T2 et B2. Le maximum 20 m utiles correspond à l’A4D800.12.XX.
| Référence | Longueur totale | Longueur utile |
|---|---|---|
| A4D296.12.XX | 1,5 | 1,2 |
| A4D321.12.XX | 2,5 | 2,2 |
| A4D341.12.XX | 2,5 | 2,2 |
| A4D370.12.XX | 3,5 | 3,2 |
| A4D400.12.XX | 4,5 | 4,2 |
| A4D420.12.XX | 4,7 | 4,2 |
| A4D470.12.XX | 7,5 | 7,0 |
| A4D520.12.XX | 9,0 | 8,5 |
| A4D570.12.XX | 10,7 | 10,2 |
| A4D600.12.XX | 12,5 | 12,0 |
| A4D650.12.XX | 14,5 | 14,0 |
| A4D700.12.XX | 16,0 | 15,5 |
| A4D800.12.XX | 21,0 | 20,0 |
Pour une fourniture équipée, remplacez XX par le type validé, par exemple A4D296.12.B1. Pour une fourniture nue, précisez-le expressément. Le plan de fixation comporte des perçages Ø 11 mm sur un entraxe carré 60 mm, enveloppe 80 mm ; plans PDF/STEP sur demande.
La pression admissible de la fourniture doit respecter les limites de l’enrouleur, du tuyau et des raccordements. Précisez le fluide, sa température, le débit et la pression de service pour valider la référence équipée ; la pression de l’enrouleur seul ne garantit pas celle de chaque combinaison de tuyaux.
Repères du catalogue TU2 : pressions du tuyau seul, en bar. Ces valeurs ne sont pas la pression garantie de l’enrouleur équipé. La configuration finale doit respecter les limites de tous ses composants ; le tableau ci-dessous ne prouve pas que chaque combinaison est disponible sur chaque taille.
| Ø intérieur | Type de tuyau | Pression du tuyau seul (bar) |
|---|---|---|
| 1/2″ | B1 | 190 |
| 1/2″ | R8 | 245 |
| 1/2″ | T2 | 260 |
| 1/2″ | B2 | 310 |
Pour remplacer un enrouleur, transmettez la référence complète et une photo de la plaque, la fixation, le sens droit/gauche, la position de travail, les raccords et la longueur utile. Demandez la notice correspondant à la version exacte avant installation ou intervention.
Comparez le S4 pour quatre tuyaux séparés ; pour les diamètres 5/8″ ou 3/4″, consultez l’A4.19. Conservez la référence complète : le nombre de voies seul ne définit ni la course ni le raccordement. Retrouvez les catalogues techniques DEMAC.
Donnez-nous le nombre de voies, le diamètre de tuyau, la pression et le débit de service, la longueur utile et la machine à équiper.
