Capteurs LR de 10 à 50 m selon modèle. Sorties volts, mA ou CANbus ; références, suffixes de mesure et montage à préciser.
| Type de produit | Capteur de longueur |
|---|---|
| Utilisation | Câble électrique, Engin mobile et grue |
| Entraînement | Automatique (ressort) |
| Matériau | Acier peint |
| Tension | 24 V, 50 V |
| Courant | 1 A |
| Nombre de conducteurs | 3x, 4x, 7x, 12x |
| Section | 0,5 mm², 1,5 mm², 0,34 mm² |
| Longueur | 10 m, 12 m, 15 m, 20 m, 23 m, 30 m, 32 m, 40 m, 50 m |
| Plage de longueur | Jusqu'à 15 m, De 15 à 30 m, De 30 à 50 m |
| Zone ATEX | Non |
| Température max. fluide | 60 °C, 80 °C |

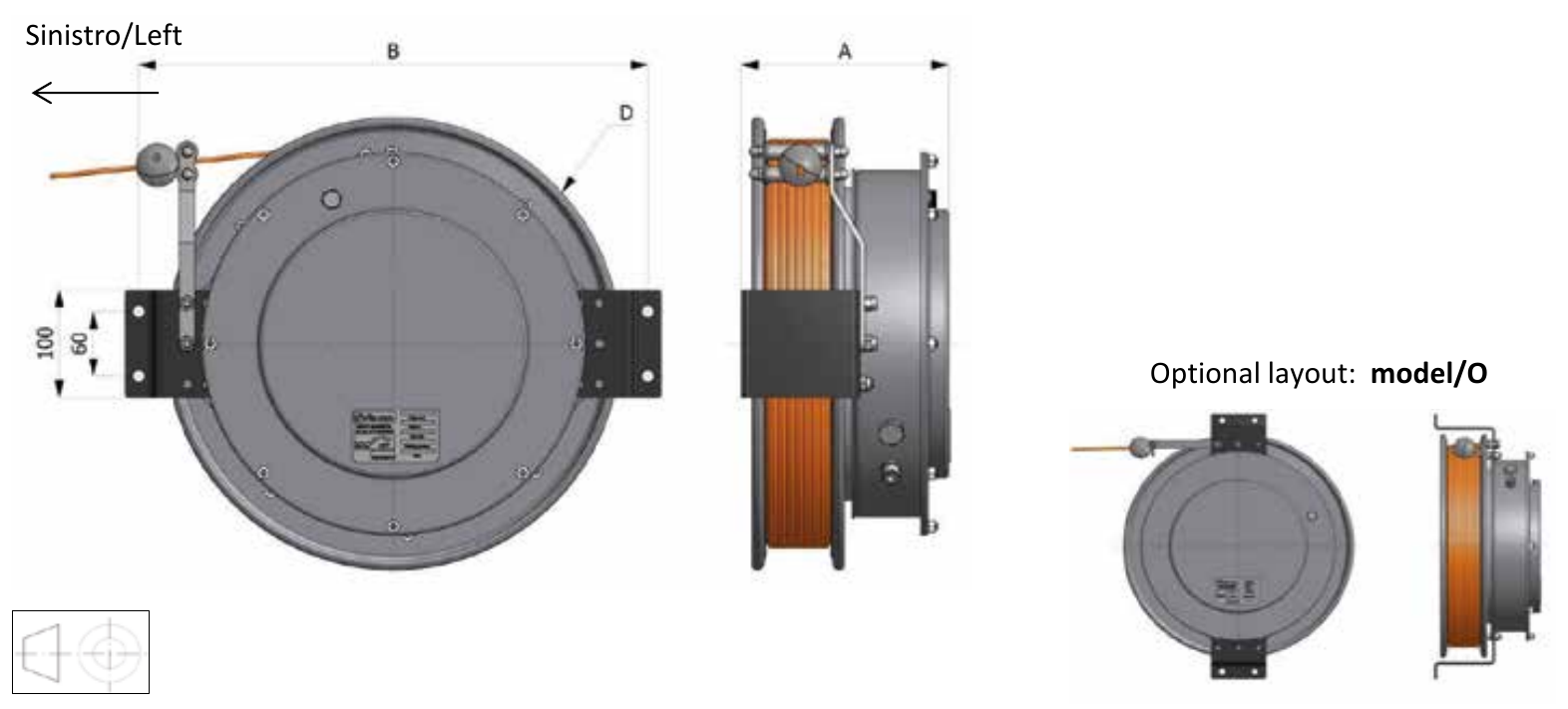

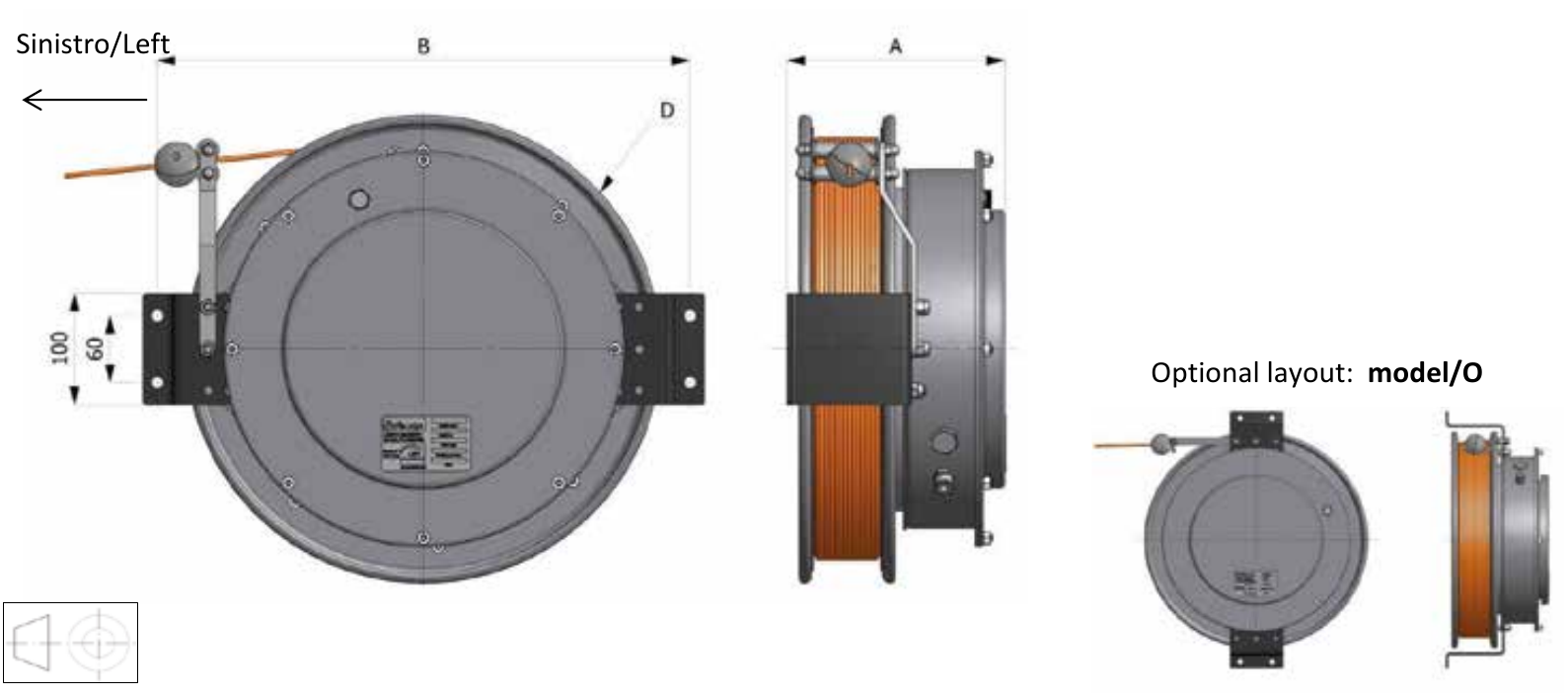

| Schémas techniques | LR - un capteur de longueur LR - deux capteurs de longueur Plans distincts selon la référence ou la configuration. Vérifiez les légendes pour choisir le plan correspondant. |
Série LR : courses de 10 à 50 m selon le câble. Dix configurations de mesure, avec un ou deux capteurs de longueur et, selon suffixe, mesure d’angle. IP 65.
Relevez le code complet et ses suffixes, la quantité et les connexions existantes ; une photo de la plaque est utile. Pour une configuration, indiquez course, sortie attendue et montage.
Sorties volts, milliampères ou CANbus selon suffixe. Disposition model/O et exécution -40 à +80 °C proposées au catalogue.
| Suffixe | Longueur | Angle | Précision d’angle | Alimentation | Sortie |
|---|---|---|---|---|---|
| .1PV | 1 capteur | — | — | 24 Vcc | Volts |
| .1PA | 1 capteur | — | — | 24 Vcc | Milliampères |
| .1PIV | 1 capteur | 1 capteur | 0,4° | 10 à 30 Vcc | Volts |
| .1PIA | 1 capteur | 1 capteur | 0,4° | 10 à 30 Vcc | Milliampères |
| .1PIB | 1 capteur | 1 capteur | 0,01° | 10 à 30 Vcc | CANbus |
| .2PV | 2 capteurs | — | — | 24 Vcc | Volts |
| .2PA | 2 capteurs | — | — | 24 Vcc | Milliampères |
| .2PIV | 2 capteurs | 1 capteur | 0,4° | 10 à 30 Vcc | Volts |
| .2PIA | 2 capteurs | 1 capteur | 0,4° | 10 à 30 Vcc | Milliampères |
| .2PIB | 2 capteurs | 2 capteurs | 0,01° | 10 à 30 Vcc | CANbus |
Les suffixes .1PV, .1PA, .2PV et .2PA sont donnés avec une linéarité de longueur de 0,25 %. Pour les versions avec mesure d’angle : plage 0–360°. Les versions CANbus .1PIB et .2PIB indiquent 7,5 Hz et 10–1 000 kbit/s.
Les 17 lignes des pages 69 et 71 sont regroupées ici : cotes en millimètres, courses en mètres. X se remplace par le suffixe de mesure choisi dans le tableau précédent.
| Pôles | Câble | Ø câble | Course | Modèle | A | B | D | Masse |
|---|---|---|---|---|---|---|---|---|
| 0 | Câble acier | 1,5 | 20 | LR 320.20.X | 222 | 400 | 320 | 14 kg |
| 0 | Câble acier | 1,5 | 30 | LR 420.30.X | 222 | 473 | 420 | 20 kg |
| 3 | 3xAWG25 blindé | 3,8 | 20 | LR 320.032520.X | 222 | 400 | 320 | 15 kg |
| 3 | 3xAWG25 blindé | 3,8 | 32 | LR 420.032532.X | 222 | 473 | 420 | 21 kg |
| 3 | 3xAWG25 blindé | 3,8 | 40 | LR 420.032540.X | 222 | 473 | 420 | 21 kg |
| 3 | 3xAWG25 blindé | 3,8 | 50 | LR 520.032550.X | 271 | 570 | 520 | 25 kg |
| 5 | 4xAWG26 blindé | 4,0 | 20 | LR 320.052520.X | 222 | 400 | 320 | 16 kg |
| 5 | 4xAWG26 blindé | 4,0 | 32 | LR 420.052532.X | 222 | 473 | 420 | 22 kg |
| 5 | 4xAWG26 blindé | 4,0 | 40 | LR 420.052540.X | 222 | 473 | 420 | 22 kg |
| 5 | 4xAWG26 blindé | 4,0 | 50 | LR 520.052550.X | 271 | 570 | 520 | 25 kg |
| 7 | 7x0,34 blindé | 6,3 | 10 | LR 320.073410.X | 222 | 400 | 320 | 17 kg |
| 7 | 7x0,34 blindé | 6,3 | 30 | LR 420.073432.X | 222 | 473 | 420 | 23 kg |
| 7 | 7x0,34 blindé | 6,3 | 40 | LR 520.073440.X | 271 | 570 | 520 | 26 kg |
| 12 | 12x0,5 blindé | 10,7 | 12 | LR 420.120512.X | 253 | 498 | 420 | 22 kg |
| 12 | 12x0,5 blindé | 10,7 | 15 | LR 420.120515.X | 253 | 498 | 420 | 22 kg |
| 12 | 12x0,5 blindé | 10,7 | 20 | LR 420.120520.X | 253 | 498 | 420 | 22 kg |
| 12 | 12x1,5 blindé | 15,5 | 23 | LR 520.121523.X | 325 | 596 | 520 | 29 kg |
La ligne 7x0,34 mm² de 30 m porte le code LR 420.073432.X. La colonne cinq pôles est associée au câble 4×AWG26 blindé. Ces indications sont reproduites telles que publiées et méritent confirmation avec le schéma de raccordement.
Donnez-nous la course à mesurer, le signal attendu et le mode de fixation.
