DEMAC CR 10 : câble 1 mm², 50 V et 4 A maximum. Références, longueurs et cotes pour identifier votre enrouleur ou préparer un remplacement.
| Type de produit | Enrouleur de câble électrique |
|---|---|
| Utilisation | Câble électrique, Engin mobile et grue |
| Entraînement | Automatique (ressort) |
| Matériau | Acier peint, Inox |
| Tension | 50 V |
| Courant | 4 A |
| Nombre de conducteurs | 2x, 3x, 4x, 6x, 7x, 8x, 12x, 16x, 18x, 20x, 25x, 30x, 32x, 36x |
| Section | 1 mm² |
| Longueur | 10 m, 12 m, 14 m, 15 m, 18 m, 20 m, 21 m, 22 m, 25 m, 27 m, 28 m, 30 m, 32 m, 40 m, 5 m, 6 m, 8 m, 35 m, 38 m |
| Plage de longueur | Jusqu'à 15 m, De 15 à 30 m, De 30 à 50 m |
| Zone ATEX | Non |
| Température max. de service | 60 °C |
| Équipement | Avec câble, Sans câble |
| Schémas techniques | Voir les schémas techniques |
La série CR 10 DEMAC reçoit des câbles de 1 mm², de 2 à 36 conducteurs selon référence. Le tableau ci-dessous permet de rapprocher le code existant, la longueur utile et le montage standard ou vertical.
Envoyez le code complet et la quantité, avec une photo de plaque si disponible. Précisez la longueur utile, le câble, le sens de sortie et les cotes de fixation à conserver.
Modèle droit CRD ou gauche CRS. CANBus, Ethernet et Profinet sous réserve d’approbation. Descente verticale : vérifier le code de la colonne dédiée.
En complément de la version standard en acier peint présentée sur cette page, DEMAC propose, selon la référence complète, deux exécutions spéciales :
Disponibilité : versions sur demande. Leur compatibilité doit être confirmée à partir de la référence complète avant commande.
Aucune fiche technique distincte n’est disponible pour ces exécutions. Aucun joint renforcé ni autre changement des joints n’est documenté. La nuance de la visserie et la spécification de la peinture /MV ne sont pas précisées.
Deux incohérences du catalogue nécessitent une confirmation avant commande : la ligne 6x1 mm² annoncée à 20 m porte le code CRD370.061018 ; la ligne 7x1 mm² en 6 m associe CRD230.071006 à CRD270.071006/VD. Les valeurs et codes sont transcrits sans les corriger arbitrairement.
Le code de série ne garantit pas l’interchangeabilité. Vérifiez la référence complète, le sens, la course, le courant en service et le plan de fixation. Pour un bus de données, précisez le protocole à transmettre.
Autres séries à comparer :

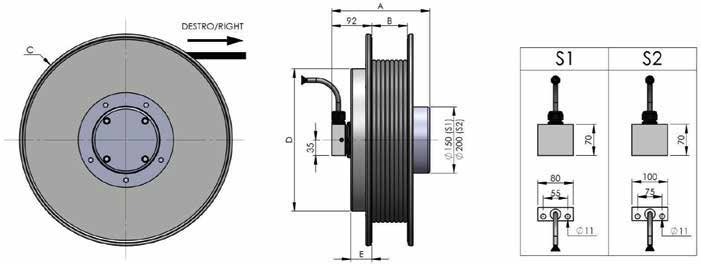

Toutes les lignes de la série sont reprises ci-dessous, avec les cotes A à E et les codes standard/vertical. Le tiret signifie que la donnée ou la référence n’est pas renseignée dans le catalogue.
| Câble (mm²) | Ø câble (mm) | Longueur utile (m) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | Support | Code standard avec câble | Code vertical avec câble |
|---|---|---|---|---|---|---|---|---|---|---|
| 2x1 | 6 | 5 | 166 | 72 | 236 | 228 | 45 | S1 | CRD230.021005 | CRD230.021005/VD |
| 2x1 | 6 | 10 | 178 | 84 | 236 | 228 | 45 | S1 | CRD230.021010 | CRD230.021010/VD |
| 2x1 | 6 | 15 | 165 | 70 | 296 | 288 | 46 | S1 | CRD295.021015 | CRD295.021015/VD |
| 2x1 | 6 | 27 | 178 | 75 | 422 | 272 | 47 | S1 | CRD420.021027 | CRD420.021027/VD |
| 2x1 | 6 | 32 | 178 | – | 422 | 272 | 47 | S1 | CRD420.021032 | CRD420.021032/VD |
| 2x1 | 6 | 38 | 178 | – | 478 | 322 | 47 | S1 | CRD470.021038 | CRD470.021038/VD |
| 3x1 | 7,3 | 8 | 166 | 72 | 236 | 228 | 45 | S1 | CRD230.031008 | CRD230.031008/VD |
| 3x1 | 7,3 | 10 | 178 | 84 | 236 | 228 | 45 | S1 | CRD230.031010 | CRD230.031010/VD |
| 3x1 | 7,3 | 15 | 178 | 60 | 340 | 272 | 47 | S1 | CRD340.031015 | CRD340.031015/VD |
| 3x1 | 7,3 | 25 | 178 | 67 | 378 | 322 | 47 | S1 | CRD370.031025 | CRD370.031025/VD |
| 3x1 | 7,3 | 30 | 178 | 70 | 422 | 322 | 37 | S1 | CRD420.031030 | CRD420.031030/VD |
| 3x1 | 7,3 | 38 | 178 | – | 478 | 422 | 47 | S1 | CRD470.031038 | CRD470.031038/VD |
| 4x1 | 8 | 12 | 178 | 70 | 296 | 288 | 47 | S1 | CRD295.041012 | CRD295.041012/VD |
| 4x1 | 8 | 28 | 178 | 92 | 420 | 288 | 47 | S1 | CRD420.041028 | CRD420.041028/VD |
| 6x1 | 10 | 5 | 193 | 99 | 236 | 228 | 45 | S1 | CRD230.061005 | CRD230.061005/VD |
| 6x1 | 10 | 15 | 192 | 63 | 378 | 272 | 47 | S1 | CRD370.061015 | CRD370.061015/VD |
| 6x1 | 10 | 20 | 192 | 70 | 378 | 272 | 47 | S1 | CRD370.061018 | CRD370.061018/VD |
| 6x1 | 10 | 25 | 192 | 80 | 422 | 322 | 47 | S1 | CRD420.061025 | CRD420.061025/VD |
| 6x1 | 10 | 30 | 192 | – | 620 | 422 | 47 | S1 | CRD600.061030 | CRD600.061030/VD |
| 6x1 | 10 | 35 | 192 | – | 720 | 532 | 47 | S1 | CRD700.061035 | CRD700.061035/VD |
| 7x1 | 11 | 6 | 193 | 99 | 236 | 228 | 45 | S1 | CRD230.071006 | CRD270.071006/VD |
| 7x1 | 11 | 10 | 192 | 70 | 340 | 272 | 47 | S1 | CRD340.071010 | CRD340.071010/VD |
| 7x1 | 11 | 18 | 192 | 80 | 378 | 272 | 47 | S1 | CRD370.071018 | CRD370.071018/VD |
| 7x1 | 11 | 21 | 192 | 84 | 378 | 322 | 47 | S1 | CRD370.071021 | CRD370.071021/VD |
| 8x1 | 11 | 10 | 192 | 75 | 340 | 272 | 47 | S1 | CRD340.081010 | CRD340.081010/VD |
| 8x1 | 11 | 18 | 192 | 80 | 378 | 272 | 47 | S1 | CRD370.081018 | CRD370.081018/VD |
| 8x1 | 11 | 20 | 192 | 80 | 378 | 272 | 47 | S1 | CRD370.081020 | CRD370.081020/VD |
| 8x1 | 11 | 25 | 192 | 80 | 422 | 272 | 47 | S1 | CRD420.081025 | CRD420.081025/VD |
| 12x1 | 13 | 5 | 218 | 92 | 320 | 272 | 47 | S1 | CRD320.121005 | CRD320.121005/VD |
| 12x1 | 13 | 10 | 218 | 92 | 378 | 272 | 47 | S1 | CRD370.121010 | CRD370.121010/VD |
| 12x1 | 13 | 15 | 218 | 92 | 400 | 322 | 47 | S1 | CRD400.121015 | CRD400.121015/VD |
| 12x1 | 13 | 18 | 218 | 92 | 400 | 322 | 47 | S1 | CRD400.121018 | CRD400.121018/VD |
| 12x1 | 13 | 20 | 218 | 106 | 400 | 322 | 47 | S1 | CRD400.121020 | CRD400.121020/VD |
| 12x1 | 13 | 25 | 221 | 80 | 570 | 422 | 47 | S1 | CRD570.121025 | CRD570.121025/VD |
| 12x1 | 13 | 32 | 221 | 92 | 620 | 532 | 47 | S1 | CRD620.121032 | CRD620.121032/VD |
| 16x1 | 15 | 10 | 248 | 92 | 378 | 322 | 47 | S1 | CRD370.161010 | CRD370.161010/VD |
| 16x1 | 15 | 15 | 248 | 92 | 478 | 322 | 47 | S1 | CRD470.161015 | CRD470.161015/VD |
| 16x1 | 15 | 22 | 248 | 100 | 500 | 422 | 47 | S1 | CRD500.161022 | CRD500.161022/VD |
| 16x1 | 15 | 30 | 248 | 92 | 720 | 532 | 47 | S1 | CRD700.161030 | CRD700.161030/VD |
| 16x1 | 15 | 40 | – | – | 720 | – | – | – | CRD700.161040 | CRD700.161040/VD |
| 18x1 | 16 | 14 | 275 | 92 | 520 | 322 | 47 | S1 | CRD520.181014 | CRD520.181014/VD |
| 20x1 | 15 | 10 | 275 | 92 | 378 | 322 | 47 | S1 | CRD370.201010 | CRD370.201010/VD |
| 20x1 | 15 | 20 | 275 | 92 | 570 | 422 | 47 | S1 | CRD570.201020 | CRD570.201020/VD |
| 25x1 | 15,5 | 5 | 298 | 106 | 340 | 272 | 47 | S1 | CRD340.251005 | CRD340.251005/VD |
| 25x1 | 15,5 | 10 | 298 | 92 | 400 | 322 | 47 | S1 | CRD400.251010 | CRD400.251010/VD |
| 25x1 | 15,5 | 15 | 298 | 80 | 520 | 322 | 47 | S1 | CRD520.251015 | CRD520.251015/VD |
| 25x1 | 15,5 | 20 | 298 | 92 | 570 | 422 | 47 | S1 | CRD570.251020 | CRD570.251020/VD |
| 25x1 | 15,5 | 27 | 298 | 106 | 620 | 422 | 47 | S1 | CRD600.251027 | CRD600.251027/VD |
| 30x1 | 17 | 15 | 310 | 92 | 520 | 422 | 47 | S2 | CRD520.301015 | CRD520.301015/VD |
| 32x1 | 19 | 5 | 310 | 80 | 478 | 322 | 47 | S2 | CRD470.321005 | CRD470.321005/VD |
| 32x1 | 19 | 12 | 310 | 92 | 520 | 322 | 47 | S2 | CRD520.321012 | CRD520.321012/VD |
| 32x1 | 19 | 20 | 310 | 106 | 620 | 422 | 47 | S2 | CRD600.321020 | CRD600.321020/VD |
| 32x1 | 19 | 25 | 310 | 106 | 650 | 422 | 47 | S2 | CRD650.321025 | CRD650.321025/VD |
| 36x1 | 19 | 15 | 330 | 106 | 570 | 422 | 47 | S2 | CRD570.361015 | CRD570.361015/VD |
| 36x1 | 19 | 25 | 330 | 106 | 650 | 422 | 47 | S2 | CRD650.361025 | CRD650.361025/VD |
Donnez-nous la tension, l’intensité, le nombre de conducteurs et la section, la longueur à dérouler et l’ambiance de travail.
