Série 700 carénée avec arrêt du câble et étrier pivotant. Longueur, tension et puissances câble enroulé/déroulé selon référence.
| Type de produit | Enrouleur de câble électrique |
|---|---|
| Utilisation | Câble électrique |
| Entraînement | Automatique (ressort) |
| Tension | 12 V, 24 V, 230 V, 400 V |
| Nombre de conducteurs | 1x, 2x, 3x, 5x |
| Section | 1 mm², 1,5 mm², 2,5 mm², 6 mm² |
| Longueur | 10 m, 15 m, 20 m, 25 m, 30 m, 5 m, 7 m, 35 m |
| Plage de longueur | Jusqu'à 15 m, De 15 à 30 m, De 30 à 50 m |
| Zone ATEX | Non |
| Température max. de service | 60 °C |
| Équipement | Avec câble |
| Schémas techniques | Voir les schémas techniques |
Série 700 carénée : rappel automatique, arrêt du câble et étrier pivotant. Références de 5 à 35 m ; tension et puissance selon le modèle, avec une version de mise à la terre distincte.
Transmettez le numéro de référence, la quantité et une photo de la plaque. Pour un nouveau besoin : tension, câble, puissance, longueur utile et fixation disponible.
Le tableau précise l’équipement de chaque référence. La 701 est une version de mise à la terre ; les autres références ont des tensions et puissances propres. Faites confirmer les terminaisons requises.

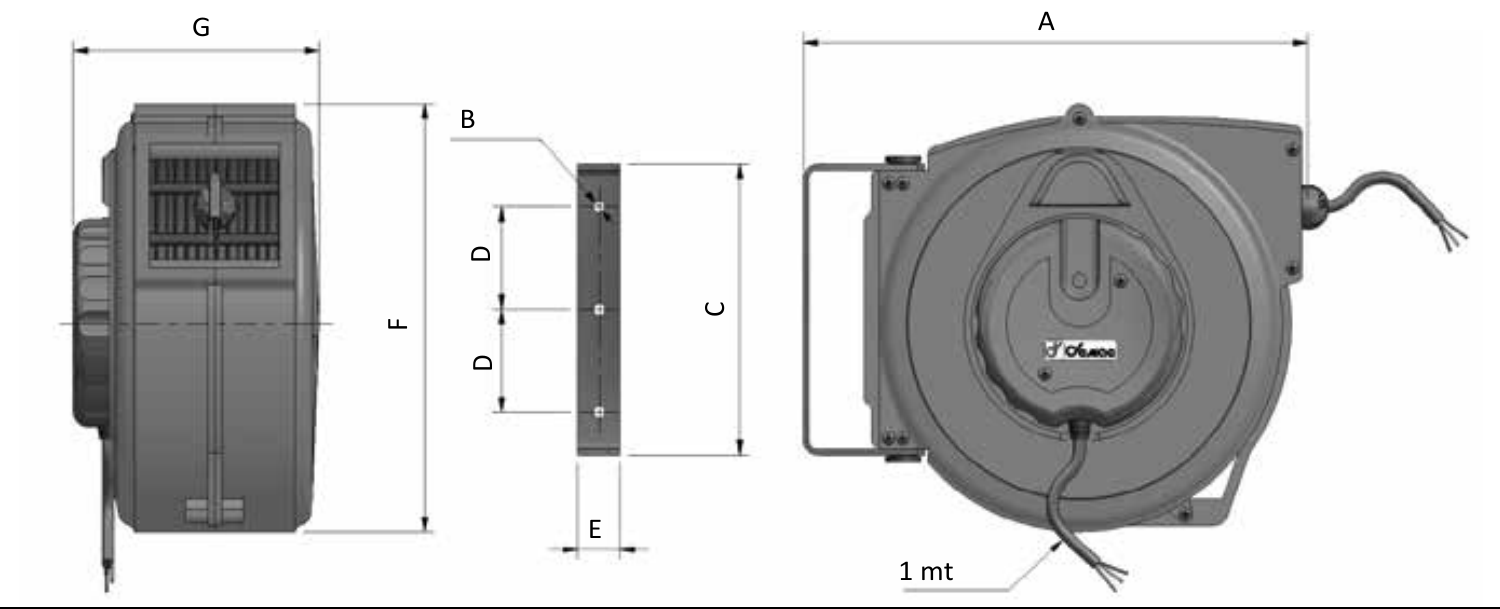

Puissances en watts, câble enroulé et déroulé séparément ; dimensions A à G en millimètres. Longueurs en mètres. Les deux puissances sont à lire pour chaque référence, sans coefficient général.
| Référence | Câble | Longueur (m) | Tension / fonction | W enroulé | W déroulé | A | B | C | D | E | F | G | Masse |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 701 | 1x6 mm² | 15 | Mise à la terre, 2,5 kV max. | — | — | 320 | 8 | 190 | 70 | 30 | 250 | 160 | 5 kg |
| 710 | 2x1 mm² | 7 | 230 V | 800 W | 2 000 W | 220 | 8 | 156 | 50 | 30 | 185 | 135 | 4 kg |
| 711 | 2x1 mm² | 15 | 230 V | 800 W | 1 400 W | 320 | 8 | 190 | 70 | 30 | 250 | 150 | 7 kg |
| 712 | 2x1 mm² | 15 | 12 V | 60 W | 60 W | 320 | 8 | 190 | 70 | 30 | 250 | 160 | 6,5 kg |
| 713 | 2x1 mm² | 15 | 24 V | 60 W | 60 W | 320 | 8 | 190 | 70 | 30 | 250 | 160 | 6,5 kg |
| 720 | 3x1,5 mm² | 5 | 230 V | 800 W | 2 000 W | 220 | 8 | 156 | 50 | 30 | 185 | 135 | 4 kg |
| 721 | 3x1,5 mm² | 10 | 230 V | 800 W | 2 000 W | 320 | 8 | 190 | 70 | 30 | 250 | 160 | 4,5 kg |
| 722 | 3x1,5 mm² | 15 | 230 V | 800 W | 2 000 W | 320 | 8 | 190 | 70 | 30 | 250 | 160 | 5,1 kg |
| 723 | 3x1,5 mm² | 25 | 230 V | 800 W | 2 000 W | 450 | 8 | 190 | 70 | 30 | 361 | 195 | 8,5 kg |
| 724 | 3x1,5 mm² | 35 | 230 V | 800 W | 2 000 W | 530 | 8 | 190 | 70 | 30 | 425 | 210 | 10 kg |
| 726 | 3x2,5 mm² | 20 | 230 V | 1 600 W | 3 500 W | 530 | 8 | 190 | 70 | 30 | 425 | 210 | 10 kg |
| 740 | 5x1,5 mm² | 20 | 400 V | 1 000 W | 3 000 W | 450 | 15 | 190 | 70 | 30 | 350 | 210 | 9 kg |
| 741 | 5x1,5 mm² | 30 | 400 V | 1 000 W | 3 000 W | 530 | 8 | 190 | 70 | 30 | 425 | 210 | 11 kg |
| 753 | 5x2,5 mm² | 15 | 400 V | 2 800 W | 5 000 W | 450 | 8 | 190 | 70 | 30 | 365 | 210 | 11 kg |
Donnez-nous la tension, l’intensité, le nombre de conducteurs et la section, la longueur à dérouler et l’ambiance de travail.
