Enrouleur de câble LCR/VD — descente verticale, 400 V

LCR/VD pour descente verticale : 400 V, IP 66. Câbles et longueurs selon référence ; code complet et plan de montage pour votre demande.

Conducteurs
12x · 18x · 24x
Section
1,5 mm² · 10 mm² · 16 mm²
Tension
400 V
Matériau
Acier peint

Enrouleur de câble LCR/VD — descente verticale, 400 V | DEMAC

Caractéristiques

Additional information

Type de produit

Enrouleur de câble électrique
Utilisation

Câble électrique, Engin mobile et grue
Entraînement

Automatique (ressort)
Matériau

Acier peint
Type de fixation

Sur bride
Tension

400 V
Courant 21 A, 35 A, 88 A, 176 A
Nombre de conducteurs 4x, 5x, 7x, 12x, 18x, 24x, 36x
Section

1,5 mm², 10 mm², 16 mm², 2,5 mm², 25 mm², 4 mm², 6 mm²
Longueur

15 m, 25 m, 30 m, 40 m, 45 m, 50 m, 80 m, 35 m, 38 m
Plage de longueur Jusqu'à 15 m, De 15 à 30 m, De 30 à 50 m, De 50 à 100 m
Zone ATEX

Non
Température max. fluide

60 °C
Équipement

Avec câble, Sans câble
Type de câble

PUR-HF
Schémas techniques Voir les schémas techniques
Enrouleur de câble Demac série LCR, tambour noir avec sortie de câble multiconducteur

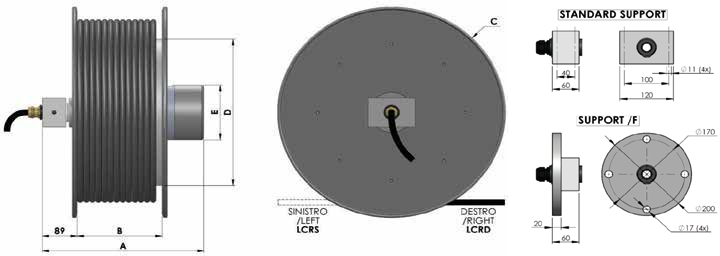

Schéma technique DEMAC LCR/VD - vues et cotes du constructeur

Points clés

LCR/VD à ressort pour descente verticale : 400 V, IP 66, 21 à 176 A au collecteur selon référence. Longueurs de 15 à 80 m selon le câble.

Référence / remplacement

Transmettez le code complet, les suffixes et une photo de la plaque. Pour une configuration nouvelle : câble, courant requis, longueur utile, sens de déroulement et plan du montage.

Options

Version équipée en PUR-HF présentée au catalogue, ou sans câble. Support standard ou /F. CANbus, Ethernet et Profinet sous réserve d’approbation.

Montage et conditions de service

  • Rappel automatique par ressort ; le catalogue exclut l’utilisation manuelle.
  • Vitesse maximale du câble : 30 m/min. Température : -20 à +60 °C. Protection : IP 66.
  • LCRD : sens droit ; LCRS : sens gauche. Le suffixe /VD identifie l’application verticale représentée par le constructeur.
  • Support standard : quatre trous Ø 11 mm, entraxes 100 × 40 mm ; dimensions extérieures 120 × 60 mm sur le dessin.
  • Support /F : quatre trous Ø 17 mm sur un cercle Ø 170 mm, bride Ø 200 mm. Vérifier le plan de la référence retenue.

Pour votre demande

  • Référence et quantité, si elles sont connues ; photo de la plaque pour un remplacement.
  • Nombre de conducteurs, section, tension et courant de service ; présence d’un neutre et de lignes de signal.
  • Longueur utile, hauteur de descente et de fixation, vitesse et mouvements de la machine.
  • Fixation disponible, sens de sortie, câble souhaité et contraintes d’environnement.

Références verticales LCR/VD

Toutes les lignes des pages 66–67 du catalogue général sont reprises ci-dessous. Longueur utile en mètres ; diamètre du câble et cotes A à E en millimètres. Tension : 400 V.

Câble Ø Longueur Collecteur Référence A B C D E
4x1,5 mm² 11 45 3F+T 21 A LCRD 520.041545/VD 410 215 520 390 150
4x2,5 mm² 12 40 3F+T 35 A LCRD 520.042540/VD 410 215 520 390 150
4x4 mm² 13 35 3F+T 35 A LCRD 570.044035/VD 410 215 570 390 150
4x4 mm² 13 45 3F+T 35 A LCRD 570.044045/VD 410 215 570 390 150
4x6 mm² 15 30 3F+T 35 A LCRD 600.046030/VD 450 255 600 390 200
4x6 mm² 15 50 3F+T 35 A LCRD 700.046050/VD 450 255 700 390 200
4x10 mm² 19 40 3F+T 88 A LCRD 600.041040/VD 450 255 600 390 200
4x16 mm² 21 15 3F+T 88 A LCRD 600.041615/VD 450 215 600 390 200
4x16 mm² 21 38 3F+T 88 A LCRD 700.041638/VD 450 215 700 390 200
4x25 mm² 25 25 3F+T 176 A LCRD 600.042525/VD 450 255 700 390 200
5x1,5 mm² 12 50 3F+N+T 21 A LCRD 520.051550/VD 450 255 520 390 150
5x2,5 mm² 13 35 3F+N+T 35 A LCRD 520.052535/VD 450 255 520 390 150
5x2,5 mm² 13 50 3F+N+T 35 A LCRD 600.052550/VD 450 255 600 390 150
5x6 mm² 18 30 3F+N+T 35 A LCRD 600.056030/VD 490 255 600 390 200
5x6 mm² 18 35 3F+N+T 35 A LCRD 600.056035/VD 490 255 600 390 200
5x6 mm² 18 40 3F+N+T 35 A LCRD 700.056040/VD 490 255 700 390 200
5x10 mm² 20 35 3F+N+T 88 A LCRD 700.051035/VD 415 255 700 390 200
5x16 mm² 23 25 3F+N+T 88 A LCRD 700.051625/VD 415 255 700 390 200
7x1,5 mm² 11 45 21 A LCRD 500.071545/VD 410 215 500 390 150
7x1,5 mm² 11 80 21 A LCRD 700.071580/VD 410 256 700 490 150
7x2,5 mm² 14 35 35 A LCRD 570.072535/VD 410 215 570 390 150
12x1,5 mm² 16 50 21 A LCRD 700.121050/VD 445 255 700 390 200
12x2,5 mm² 20 35 35 A LCRD 570.122535/VD 490 256 570 390 200
18x1,5 mm² 18 40 21 A LCRD 700.161040/VD 490 255 700 490 150
24x2,5 mm² 23 25 35 A LCRD 700.242525/VD 430 255 700 490 200
36x2,5 mm² 29 15 35 A LCRD 650.362515/VD 430 215 650 390 200

L’intensité indiquée est celle du collecteur ; elle ne suffit pas à établir le courant admissible du câble dans les conditions réelles d’utilisation. Les longueurs ne s’appliquent qu’aux configurations associées dans le tableau.

Points à confirmer sur le code

La ligne 4x25 mm², 25 m porte le code LCRD 600.042525/VD avec une cote C de 700 mm. Les codes 12x1,5 et 18x1,5 ne se décodent pas littéralement à partir du nombre de conducteurs et de la section. Ces indications sont conservées telles que publiées ; faire confirmer la référence et le plan avant commande.
