Gamme DEMAC · Devis et conseil technique sur demande
CR 1200 monospire à ressort. Configuration publiée : 30 m, IP 66, deux groupes de collecteur 400 V. Référence complète et plan à confirmer.
| Type de produit | Enrouleur de câble électrique |
|---|---|
| Utilisation | Câble électrique |
| Entraînement | Automatique (ressort) |
| Matériau | Acier peint, Inox |
| Zone ATEX | Non |

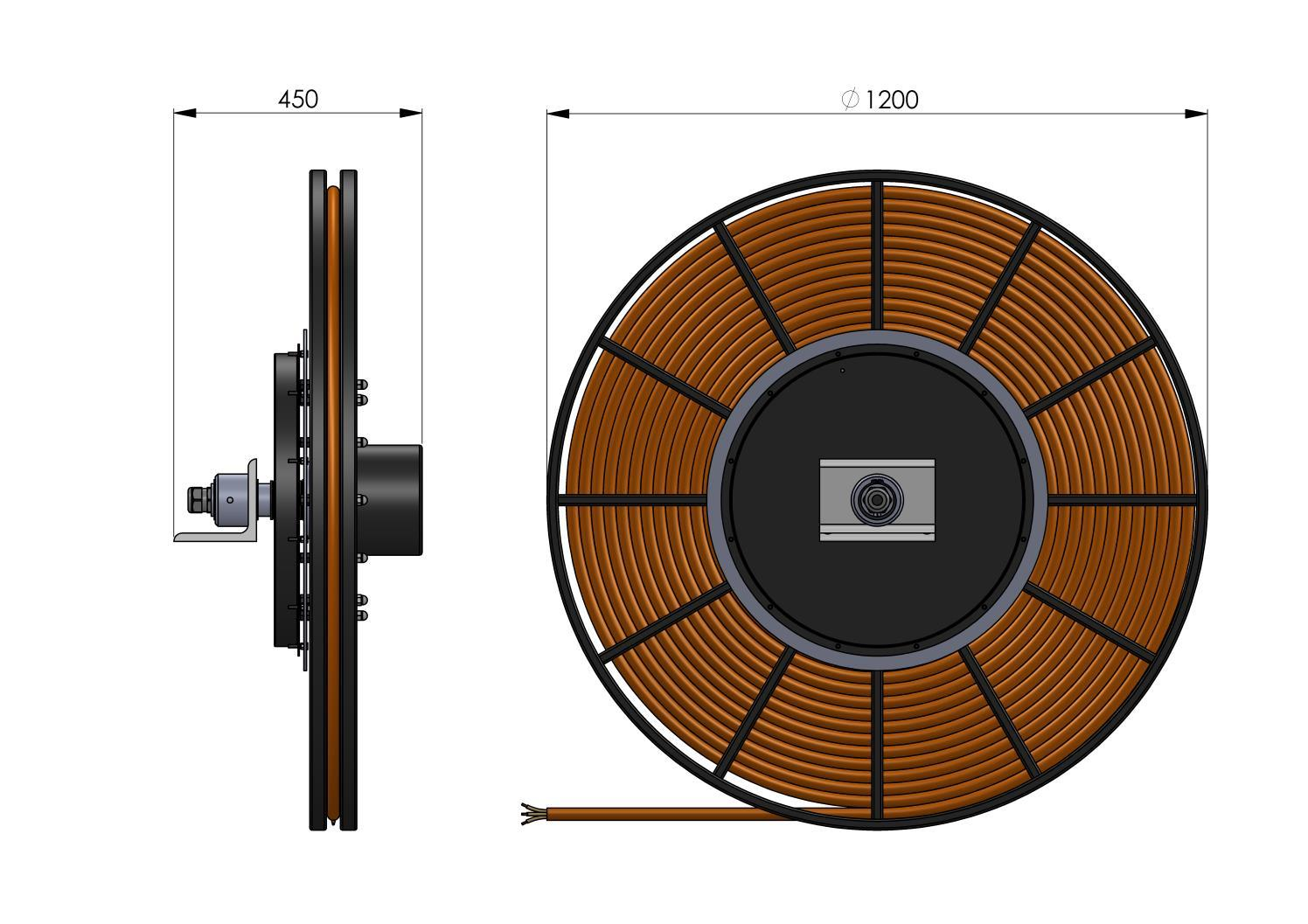

| Schémas techniques | Voir le plan CRS 1200.0410.041,5.30 Exemple propre à cette référence, non universel pour la série CR 1200. Demandez le plan de la configuration commandée. |
CR 1200 : enrouleur monospire automatique à rappel par ressort. La fiche constructeur décrit la référence CRS 1200.0410.041,5.30, avec 30 m de longueur utile et protection IP 66.
Envoyez la référence complète, la quantité et une photo de la plaque. Indiquez le câble, la longueur utile, les données électriques et l’encombrement du montage existant.
Pour une autre configuration, les caractéristiques et le plan doivent être confirmés. Les valeurs ci-dessous ne sont pas des limites générales applicables à tous les CR.
Exécution inox : DEMAC réalise cet enrouleur en acier inoxydable sur demande ; la référence porte généralement le suffixe /IV. Indiquez-le avec la référence complète et l’environnement d’utilisation : la nuance d’inox, l’indice de protection et les composants concernés sont à confirmer au devis.
| Caractéristique | Valeur |
|---|---|
| Modèle | CRS 1200.0410.041,5.30 |
| Câble (mm²) | (4G10+2x(2x1,5)C)C |
| Longueur utile | 30 m |
| Collecteur : premier groupe | 4 pôles, 400 V, 30 A |
| Collecteur : second groupe | 4 pôles, 400 V, 6 A |
| Protection | IP 66 |
| Encombrement du dessin | Ø 1 200 mm ; largeur 450 mm |
Les intensités ci-dessus sont celles des deux groupes du collecteur ; ne pas les additionner ni les attribuer à tous les conducteurs. La fiche décrit une capacité élevée en courant, pas une qualification haute tension.
Consulter aussi la série 700 pour ses propres références et puissances, sans transposer ses valeurs au CR 1200.
Donnez-nous la tension, l’intensité, le nombre de conducteurs et la section, la longueur à dérouler et l’ambiance de travail.
