Guides à galets GU et poulies nylon PLL. Tableaux de passages et de cotes pour identifier le modèle, le profil de gorge, l’axe et les fixations.
| Type de produit | Accessoire |
|---|---|
| Utilisation | Câble électrique, Engin mobile et grue, Hydraulique haute pression |
| Nombre de voies | 1 voie, 2 voies, 3 voies, 4 voies |
| Ø tuyau | 1/4" - DN 6, 5/16" - DN 8, 3/8" - DN 10, 1/2" - DN 13, 1"1/4 - DN 32/33 |
| Zone ATEX | Non |
| Schémas techniques | GU PLL Plans distincts selon la référence ou la configuration. Vérifiez les légendes pour choisir le plan correspondant. |

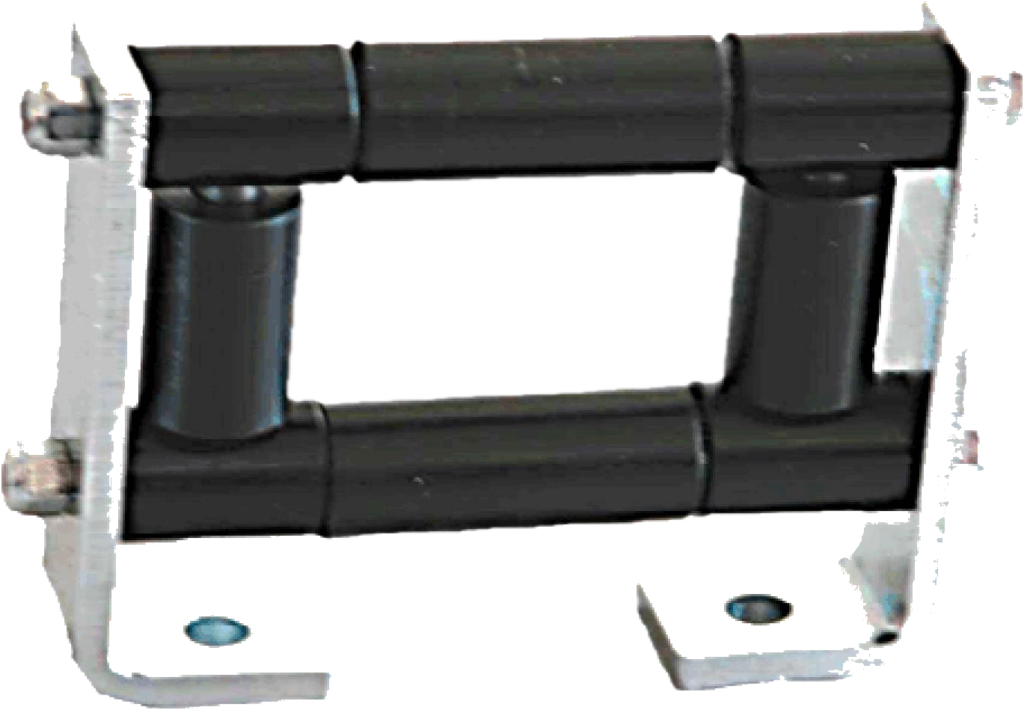

Les guides à galets GU et les poulies en nylon PLL se définissent à partir du cheminement et du profil du faisceau. Pour remplacer une pièce, comparer sa référence, ses passages, son axe et ses fixations.
| Modèle | 1 tuyau | 2 tuyaux | 3 tuyaux | 4 tuyaux |
|---|---|---|---|---|
| 9302 | 1/4″ à 1/2″ | 1/4″ | — | — |
| 9300 | — | 5/16″ à 1/2″ | 1/4″ et 5/16″ | — |
| 9301 | — | — | 3/8″ et 1/2″ | 1/4″ à 1/2″ |
| 9303 | 1″1/4 | — | — | — |
| Modèle | A | B | C | D | E |
|---|---|---|---|---|---|
| 9302 | 36 | 36 | 54 | 96 | 95 |
| 9300 | 56 | 36 | 74 | 116 | 95 |
| 9301 | 110 | 36 | 128 | 170 | 95 |
| 9303 | 56 | 60 | 74 | 116 | 119 |
| 9304 | 110 | 60 | 128 | 170 | 119 |
| 9305 | 56 | 110 | 74 | 116 | 169 |
| 9306 | 110 | 110 | 169 | 128 | 170 |
| 9309 | 2x45 | 36 | 128 | 170 | 95 |

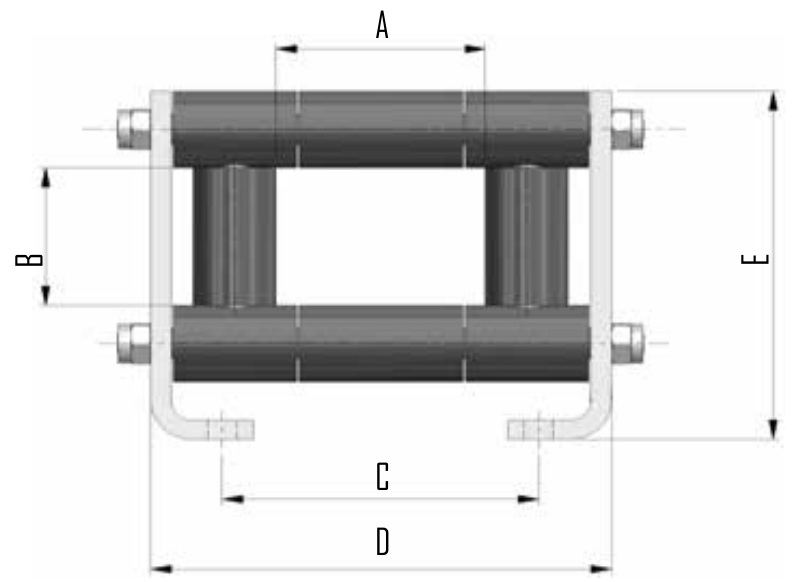

A et B repèrent la largeur et la hauteur du passage du dessin. Pour les modèles dont la capacité n’est pas renseignée, faire valider le faisceau sur le plan du guide.

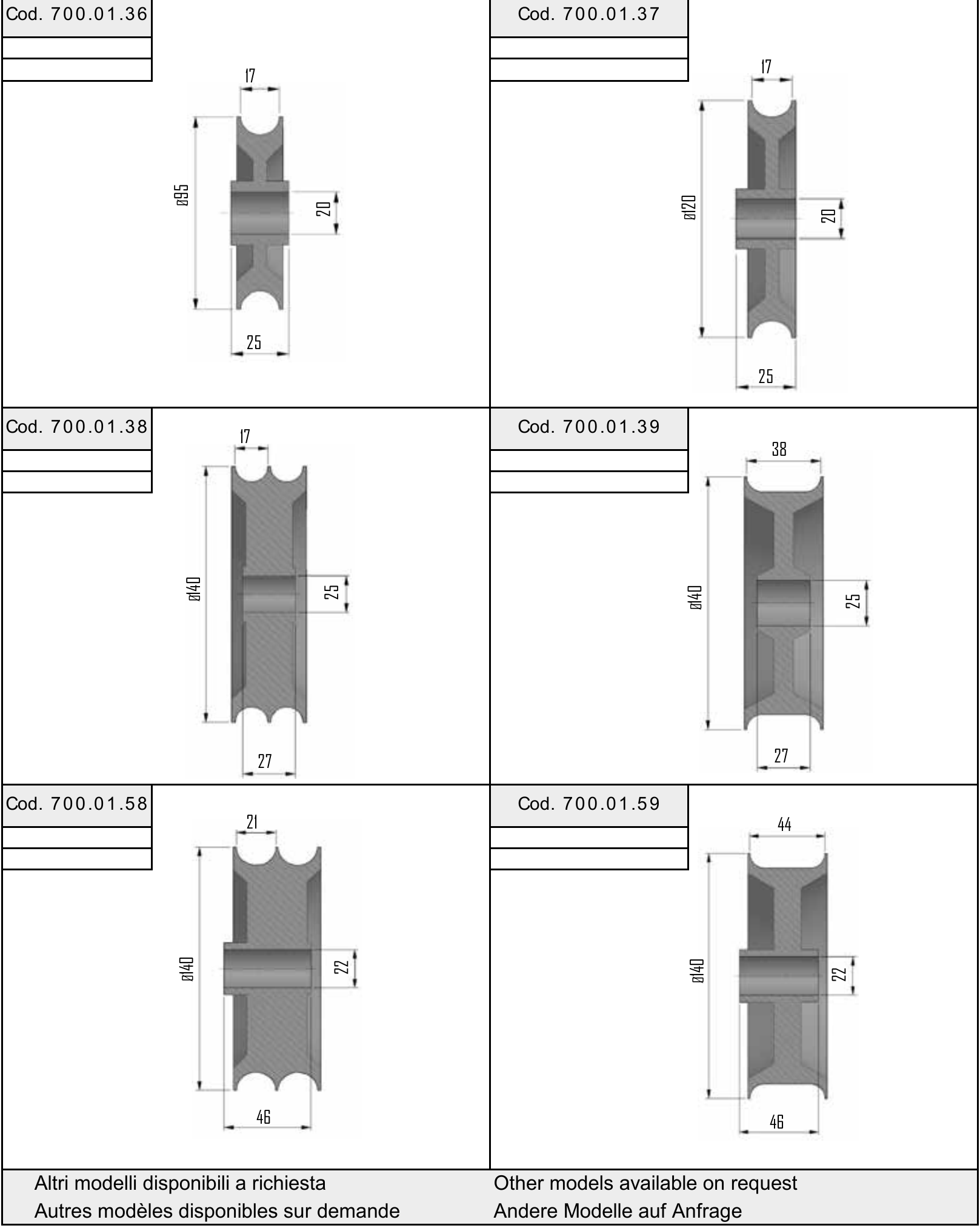

| Code | Ø extérieur mm | Profil de gorge indiqué | Ø alésage mm | Largeur du moyeu mm |
|---|---|---|---|---|
| 700.01.36 | 95 | Simple, 17 mm | 20 | 25 |
| 700.01.37 | 120 | Simple, 17 mm | 20 | 25 |
| 700.01.38 | 140 | Deux gorges de 17 mm | 25 | 27 |
| 700.01.39 | 140 | Simple, 38 mm | 25 | 27 |
| 700.01.58 | 140 | Deux gorges de 21 mm | 22 | 46 |
| 700.01.59 | 140 | Simple, 44 mm | 22 | 46 |
Les diamètres extérieurs ne sont pas des diamètres de fond de gorge. Le contrôle de courbure doit porter sur le plan et le tuyau retenus ; voir les tableaux TU1. D’autres modèles PLL sont mentionnés sur demande.
Autres accessoires à identifier selon le montage : arrêts STP et guides articulés CDL.
Donnez-nous la série de l’enrouleur à équiper, le diamètre du tuyau ou du câble, et le poste concerné.
