Chaussettes de tirage CLZ en acier galvanisé, pour câbles ou tuyaux de 7 à 60 mm. Six références avec charges admissibles et cotes catalogue.
| Type de produit | Accessoire |
|---|---|
| Utilisation | Câble électrique, Hydraulique haute pression |
| Matériau | Acier galvanisé |
| Zone ATEX | Non |
| Schémas techniques | Voir les schémas techniques |

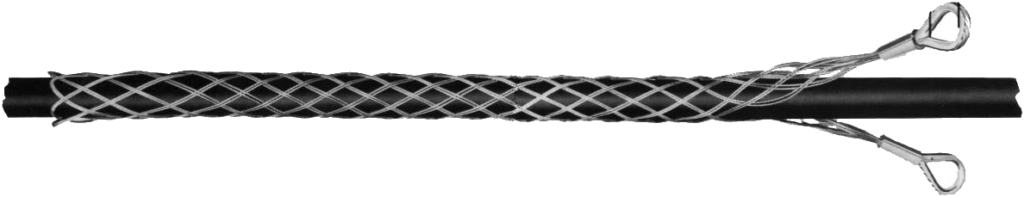

Les chaussettes de tirage CLZ sont en fil d’acier galvanisé pour câbles électriques ou tuyaux hydrauliques. Six tailles sont présentées, selon le diamètre extérieur à prendre et la charge admissible de la chaussette.
| Type | Ø câble ou tuyau | Charge admissible | a | b | Masse | Convient aussi à |
|---|---|---|---|---|---|---|
| CM0710 | 7 à 10 mm | 2 000 N | 11 | 800 | 0,1 kg | — |
| CM1014 | 10 à 14 mm | 2 500 N | 11 | 800 | 0,1 kg | — |
| CM1420 | 14 à 20 mm | 4 000 N | 11 | 800 | 0,2 kg | — |
| CM2030 | 20 à 30 mm | 5 000 N | 16 | 900 | 0,3 kg | Jumelé 5/16″ et 3/8″ |
| CM2545 | 25 à 45 mm | 7 500 N | 18 | 1 100 | 0,6 kg | Jumelé 1/2″ |
| CM4560 | 45 à 60 mm | 13 000 N | 18 | 1 100 | 0,6 kg | — |

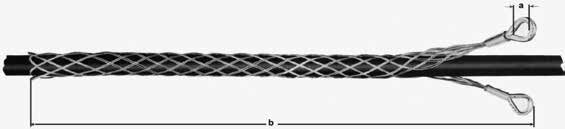

Les cotes a et b se lisent sur le dessin du modèle ; elles sont exprimées en mm. Le catalogue mentionne les jumelés 5/16 et 3/8 pouce pour CM2030, et 1/2 pouce pour CM2545.
La charge admissible indiquée est celle de la chaussette : elle ne vaut pas autorisation de traction du câble ou du tuyau. Les données des câbles verticaux et hybrides doivent être vérifiées pour la référence réellement montée.
Donnez-nous la série de l’enrouleur à équiper, le diamètre du tuyau ou du câble, et le poste concerné.
