Guides articulés CDL Crocodile pour 2, 3, 4, 5 ou 6 tuyaux, plus une version câble. Sélection par code, profil et cotes du montage.
| Type de produit | Accessoire |
|---|---|
| Utilisation | Câble électrique, Engin mobile et grue, Hydraulique haute pression |
| Nombre de voies | 1 voie, 2 voies, 3 voies, 4 voies, 5 voies, 6 voies |
| Ø tuyau | 3/16" - DN 5, 1/4" - DN 6, 5/16" - DN 8, 3/8" - DN 10, 1/2" - DN 13, 5/8" - DN 16 |
| Zone ATEX | Non |
| Schémas techniques | Voir les schémas techniques |
Les guides articulés CDL Crocodile sont référencés selon le nombre et le diamètre des tuyaux. La variante CDL 105/Cable concerne un câble 3 × 1,5 mm² ; elle ne correspond pas à une voie hydraulique.

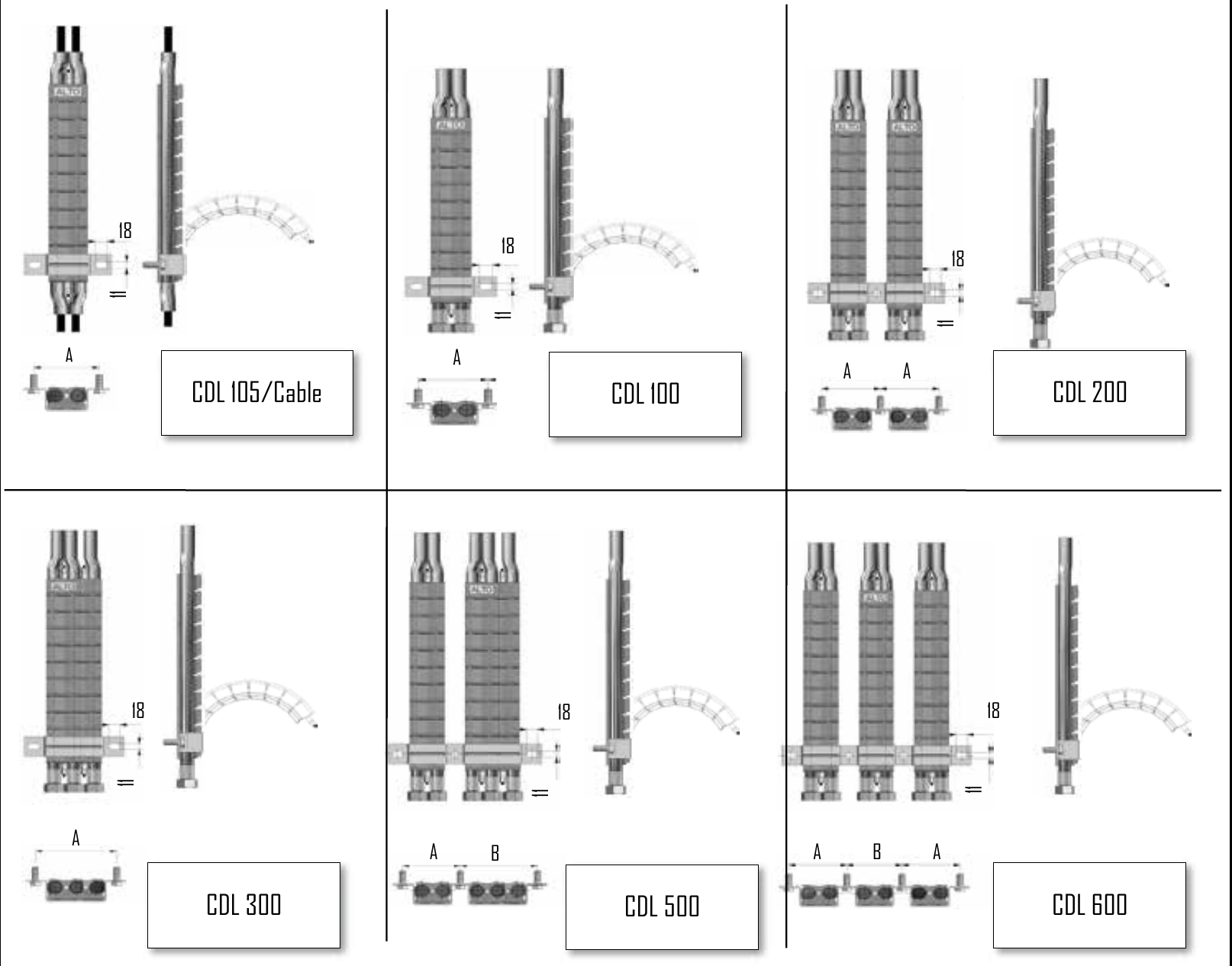

| Série | Nombre de voies |
|---|---|
| CDL 105/Câble | 1 câble |
| CDL 100 | 2 voies |
| CDL 200 | 4 voies |
| CDL 300 | 3 voies |
| CDL 500 | 5 voies |
| CDL 600 | 6 voies |
| Modèle | Code | Voies | A | B |
|---|---|---|---|---|
| CDL 105/Cable | 301.07.22 | 1 câble 3x1,5 | 86 | — |
| CDL 105 | 301.07.21 | 2x3/16″ | 86 | — |
| CDL 106 | 301.07.18 | 2x1/4″ | 86 | — |
| CDL 108 | 301.07.19 | 2x5/16″ | 86 | — |
| CDL 110 | 301.07.20 | 2x3/8″ | 86 | — |
| CDL 112 | 301.07.06 | 2x1/2″ | 98 | — |
| CDL 116 | 301.06.84 | 2x5/8″ | — | — |
| CDL 206 | 301.06.05 | 4x1/4″ | 77,5 | — |
| CDL 208 | 301.07.23 | 4x5/16″ | 77,5 | — |
| CDL 210 | 301.07.24 | 4x3/8″ | 77,5 | — |
| CDL 212 | 301.07.25 | 4x1/2″ | 89 | — |
| CDL 306 | 301.07.26 | 3x1/4″ | 117 | — |
| CDL 308 | 301.07.27 | 3x5/16″ | 117 | — |
| CDL 310 | 301.07.28 | 3x3/8″ | 117 | — |
| CDL 312 | 301.06.68 | 3x1/2″ | 136 | — |
| CDL 316 | 301.07.29 | 3x5/8″ | — | — |
| CDL 506 | 301.07.30 | 5x1/4″ | 77,5 | 110 |
| CDL 508 | 301.07.31 | 5x5/16″ | 77,5 | 110 |
| CDL 510 | 301.07.32 | 5x3/8″ | 77,5 | 110 |
| CDL 512 | 301.07.11 | 5x1/2″ | 89 | 120 |
| CDL 606 | 301.07.33 | 6x1/4″ | 78 | 68 |
| CDL 608 | 301.07.34 | 6x5/16″ | 78 | 68 |
| CDL 610 | 301.07.08 | 6x3/8″ | 78 | 68 |
La série CDL 200 guide quatre tuyaux, tandis que CDL 300 en guide trois. Les cotes A et B repèrent les éléments dessinés : elles ne sont pas la largeur totale de tous les ensembles composés.
Pour les caractéristiques du tuyau à associer, consulter les tableaux de tuyaux TU1. Le rayon admissible du montage doit être vérifié pour le faisceau et le guide retenus.
Donnez-nous la série de l’enrouleur à équiper, le diamètre du tuyau ou du câble, et le poste concerné.
