Arrêts de tuyau STP pour profils simples ou jumelés. Références par diamètre extérieur du tuyau, forme de corps et cotes de passage.
| Type de produit | Accessoire |
|---|---|
| Utilisation | Air comprimé, Eau, Hydraulique haute pression |
| Zone ATEX | Non |

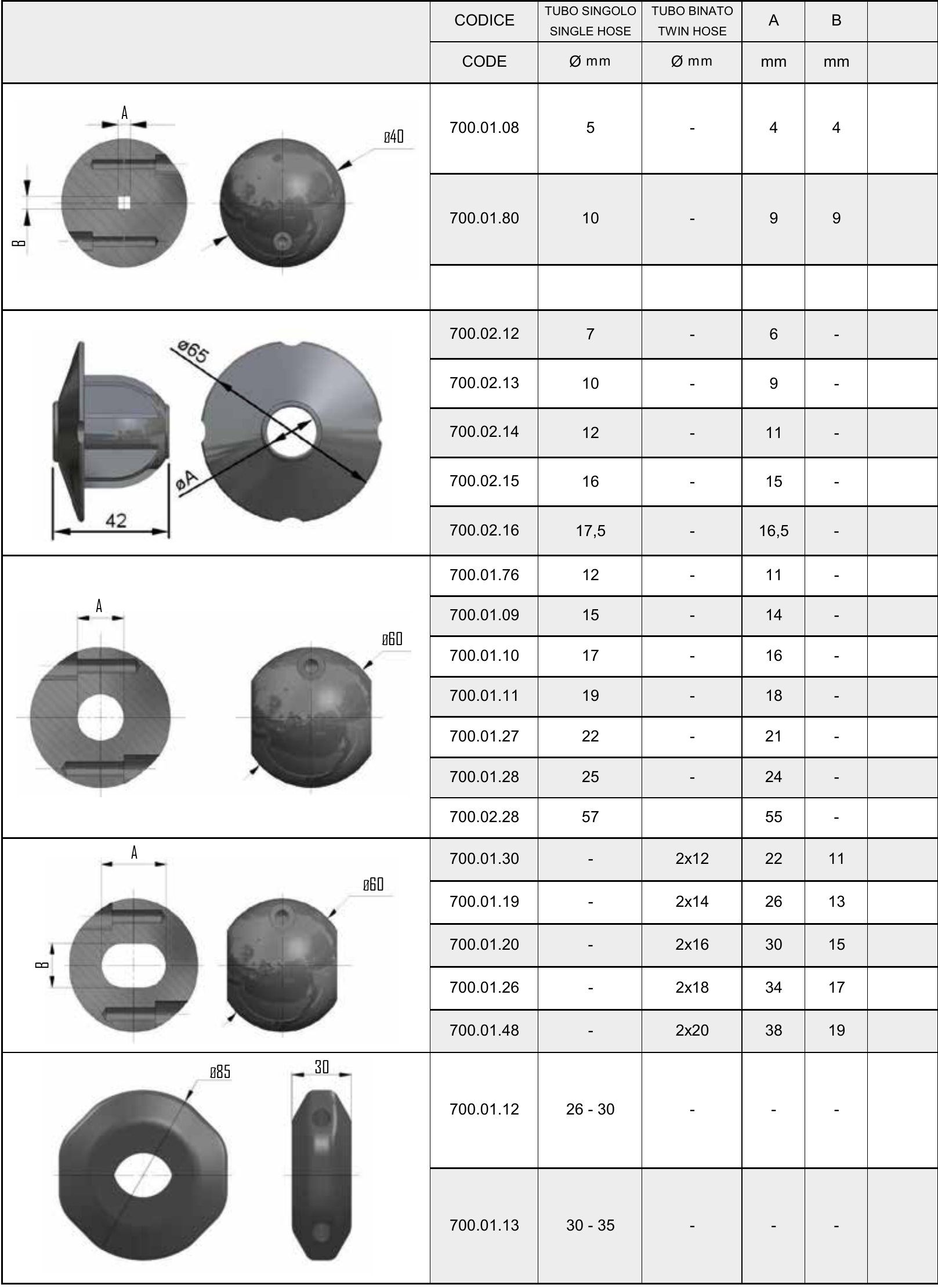

| Schémas techniques | Voir les schémas techniques |
Les butées STP se sélectionnent selon le diamètre extérieur et le profil du tuyau, ainsi que la forme de l’arrêt existant. Le catalogue distingue les modèles pour tuyau simple et pour tuyau jumelé.
| Code | Ø tuyau | A | B | Forme |
|---|---|---|---|---|
| 700.01.08 | 5 mm | 4 | 4 | Sphère Ø 40 |
| 700.01.80 | 10 mm | 9 | 9 | Sphère Ø 40 |
| 700.02.12 | 7 mm | 6 | — | Cône Ø 65 |
| 700.02.13 | 10 mm | 9 | — | Cône Ø 65 |
| 700.02.14 | 12 mm | 11 | — | Cône Ø 65 |
| 700.02.15 | 16 mm | 15 | — | Cône Ø 65 |
| 700.02.16 | 17,5 mm | 16,5 | — | Cône Ø 65 |
| 700.01.76 | 12 mm | 11 | — | Sphère Ø 60 |
| 700.01.09 | 15 mm | 14 | — | Sphère Ø 60 |
| 700.01.10 | 17 mm | 16 | — | Sphère Ø 60 |
| 700.01.11 | 19 mm | 18 | — | Sphère Ø 60 |
| 700.01.27 | 22 mm | 21 | — | Sphère Ø 60 |
| 700.01.28 | 25 mm | 24 | — | Sphère Ø 60 |
| 700.02.28 | 57 mm | 55 | — | Sphère Ø 60 |
| 700.01.12 | 26 à 30 mm | — | — | Oblong Ø 85 x 30 |
| 700.01.13 | 30 à 35 mm | — | — | Oblong Ø 85 x 30 |
| Code | Ø tuyaux | A | B |
|---|---|---|---|
| 700.01.30 | 2x12 mm | 22 | 11 |
| 700.01.19 | 2x14 mm | 26 | 13 |
| 700.01.20 | 2x16 mm | 30 | 15 |
| 700.01.26 | 2x18 mm | 34 | 17 |
| 700.01.48 | 2x20 mm | 38 | 19 |
Les cotes A et B sont celles du passage dessiné. Les modèles 700.01.12 et 700.01.13 sont indiqués pour des plages de diamètre. Le réglage et le montage de la butée relèvent de la notice de l’enrouleur concerné.
Donnez-nous la série de l’enrouleur à équiper, le diamètre du tuyau ou du câble, et le poste concerné.
