Enrouleur A1.25 à un tuyau, 135 l/min. Six tailles, diamètres 1/2″ à 1″ et 9 à 49 m utiles selon configuration. Tableaux 2SC/T2, 4SP et 4SH distincts.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Configuration du faisceau | Tuyau simple |
| Nombre de voies | 1 voie |
| Débit | 135 l/min |
| Utilisation | Engin mobile et grue, Hydraulique haute pression |
| Entraînement | Automatique (ressort) |
| Matériau | Acier peint |
| Pression | 300 bars, 400 bars |
| Ø tuyau | 1/2" - DN 13, 5/8" - DN 16, 3/4" - DN 19, 1" - DN 25 |
| Plage de longueur | Jusqu'à 15 m, De 15 à 30 m, De 30 à 50 m |
| Zone ATEX | Sur demande |
| Type de tuyau | 2SC, 4SH, 4SP, T2 |
| Température max. fluide | 80 °C |
| Équipement | Dévidoir nu, Équipé avec tuyaux |
| Schémas techniques | Voir les schémas techniques |
L’A1.25 est un enrouleur à rappel par ressort pour un tuyau hydraulique, jusqu’à 135 l/min. Six tailles couvrent les flasques de 810 à 1600 mm et de 9 à 49 m utiles selon diamètre et construction de tuyau. Les 49 m correspondent aux références 1600 en 1/2″ ou 5/8″, pas à toute la gamme.
A1D : droit ; A1S : gauche. Dans A1D1600.25.16.XX, .25 est la série, .16 le 5/8″ et XX le type de tuyau.

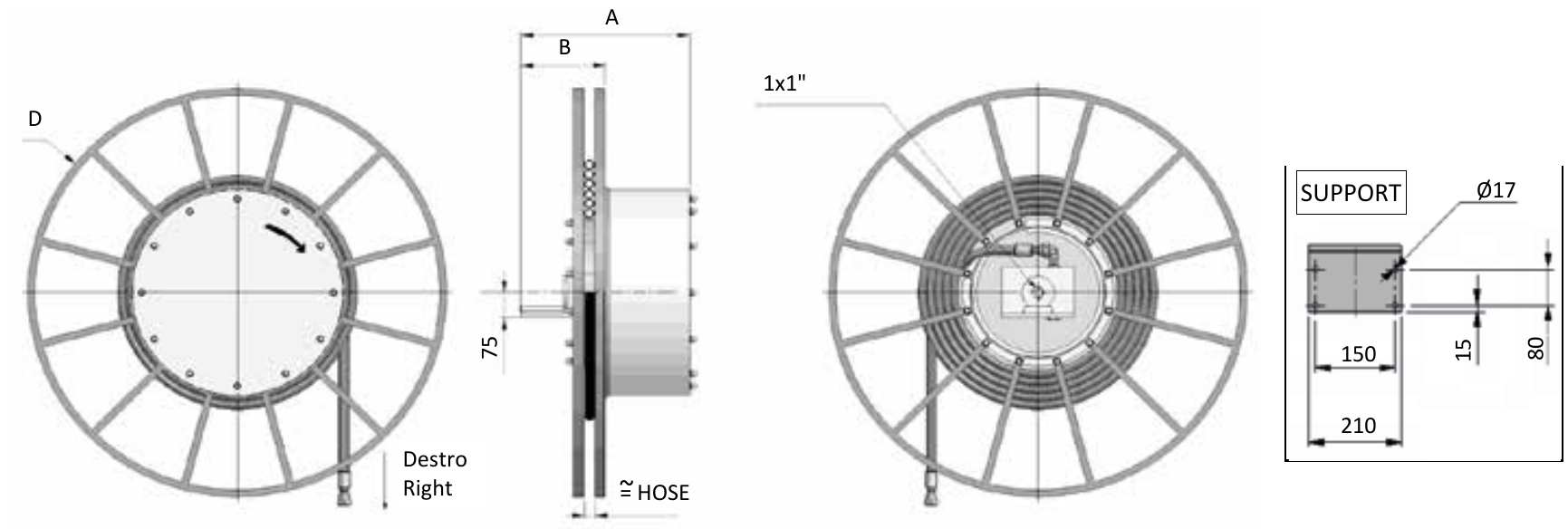

/VD.Les cotes B et D sont chiffrées ci-dessous, en millimètres ; A et les masses ne sont pas renseignées. Le plan représente un raccordement 1 × 1″ ; demander le plan complet de fixation.
| Modèle droit | B (mm) | D : flasque (mm) |
|---|---|---|
| A1D800.25 | 242 | 810 |
| A1D900.25 | 242 | 910 |
| A1D1000.25 | 242 | 1000 |
| A1D1200.25 | 300 | 1200 |
| A1D1400.25 | 300 | 1400 |
| A1D1600.25 | 300 | 1600 |
Longueurs totale et utile en mètres. Le4SH est chiffré en 1″, tandis que le 4SP est présenté pour les autres diamètres. Les tirets ne constituent pas une capacité disponible.
| Référence | Ø | 2SC/T2 : totale (m) | 2SC/T2 : utile (m) | 4SP : totale (m) | 4SP : utile (m) | 4SH : totale (m) | 4SH : utile (m) |
|---|---|---|---|---|---|---|---|
| A1D800.25.16.XX | 5/8″ | 14,0 | 13,0 | 14,0 | 13,0 | — | — |
| A1D800.25.19.XX | 3/4″ | 12,0 | 11,0 | 12,0 | 11,0 | — | — |
| A1D800.25.25.XX | 1″ | 10,0 | 9,0 | — | — | 10,0 | 9,0 |
| A1D900.25.12.XX | 1/2″ | 21,0 | 20,0 | 21,0 | 20,0 | — | — |
| A1D900.25.16.XX | 5/8″ | 19,0 | 18,0 | 19,0 | 18,0 | — | — |
| A1D900.25.19.XX | 3/4″ | 17,5 | 16,5 | 15,0 | 14,0 | — | — |
| A1D900.25.25.XX | 1″ | 13,5 | 12,5 | — | — | 11,2 | 10,2 |
| A1D1000.25.12.XX | 1/2″ | 25,0 | 24,0 | 25,0 | 24,0 | — | — |
| A1D1000.25.16.XX | 5/8″ | 23,0 | 22,0 | 23,0 | 22,0 | — | — |
| A1D1000.25.19.XX | 3/4″ | 20,0 | 19,0 | 19,0 | 18,0 | — | — |
| A1D1000.25.25.XX | 1″ | 15,0 | 14,0 | — | — | 15,0 | 14,0 |
| A1D1200.25.12.XX | 1/2″ | 38,0 | 37,0 | 38,0 | 37,0 | — | — |
| A1D1200.25.16.XX | 5/8″ | 30,0 | 29,0 | 30,0 | 29,0 | — | — |
| A1D1200.25.19.XX | 3/4″ | 30,0 | 29,0 | 30,0 | 29,0 | — | — |
| A1D1200.25.25.XX | 1″ | 26,0 | 25,0 | — | — | 23,0 | 22,0 |
| A1D1400.25.12.XX | 1/2″ | 45,0 | 44,0 | 45,0 | 44,0 | — | — |
| A1D1400.25.16.XX | 5/8″ | 40,0 | 39,0 | 35,0 | 34,0 | — | — |
| A1D1400.25.19.XX | 3/4″ | 35,0 | 34,0 | 35,0 | 34,0 | — | — |
| A1D1400.25.25.XX | 1″ | 30,0 | 29,0 | — | — | 30,0 | 29,0 |
| A1D1600.25.12.XX | 1/2″ | 50,0 | 49,0 | 50,0 | 49,0 | — | — |
| A1D1600.25.16.XX | 5/8″ | 50,0 | 49,0 | 50,0 | 49,0 | — | — |
| A1D1600.25.19.XX | 3/4″ | 45,0 | 44,0 | 45,0 | 44,0 | — | — |
| A1D1600.25.25.XX | 1″ | 40,0 | 39,0 | — | — | 40,0 | 39,0 |
Exemple : A1D1400.25.16 en 5/8″ donne 39 m utiles en 2SC/T2 contre 34 m en 4SP. À taille 1600, les lignes 1/2″ et 5/8″ donnent 49 m utiles ; le 1″ est limité à 39 m utiles dans cette fiche.
La pression admissible de la fourniture doit respecter les limites de l’enrouleur, du tuyau et des raccordements. Précisez le fluide, sa température, le débit et la pression de service pour valider la référence équipée ; la pression de l’enrouleur seul ne garantit pas celle de chaque combinaison de tuyaux.
Repères du catalogue TU1 : pressions du tuyau seul, en bar. Ces valeurs ne sont pas la pression garantie de l’enrouleur équipé. La configuration finale doit respecter les limites de tous ses composants ; le tableau ci-dessous ne prouve pas que chaque combinaison est disponible sur chaque taille.
| Ø intérieur | Type de tuyau | Pression du tuyau seul (bar) |
|---|---|---|
| 1″ | 2SC | 210 |
| 1″ | 4SH | 380 |
| 1/2″ | T2 | 260 |
| 1/2″ | 2SC | 275 |
| 1/2″ | 4SP | 415 |
| 5/8″ | T2 | 220 |
| 5/8″ | 2SC | 250 |
| 5/8″ | 4SP | 360 |
| 3/4″ | T2 | 150 |
| 3/4″ | 2SC | 215 |
| 3/4″ | 4SP | 350 |
Pour remplacer un enrouleur, transmettez la référence complète et une photo de la plaque, la fixation, le sens droit/gauche, la position de travail, les raccords et la longueur utile. Demandez la notice correspondant à la version exacte avant installation ou intervention.
Pour une autre architecture à un tuyau, comparez le S1 ou le M1. Les masses et certaines cotes doivent être obtenues sur plan avant de retenir la fixation ou le remplacement. Retrouvez les catalogues techniques DEMAC.
Donnez-nous le nombre de voies, le diamètre de tuyau, la pression et le débit de service, la longueur utile et la machine à équiper.
