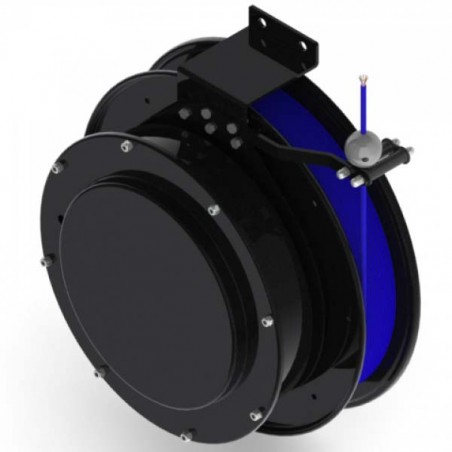

Type LR195 - Enrouleur pour système de sécurité

Enrouleurs de câbles :
Pour système de sécurité
avec capteurs de longueur et d'inclinaison

- Voltage Max. 50 V
- Câble Max. x 0.25

Fiche technique enrouleur Demac série LR195 (PDF)

Tension Max. : 50V

Courant Max. : 1A

Vitesse maximum du câble: 30m/min

Niveau de protection poussière et eau: IP65

Plage de Température: -20/+60°C (-40°C+80°C disponible également)

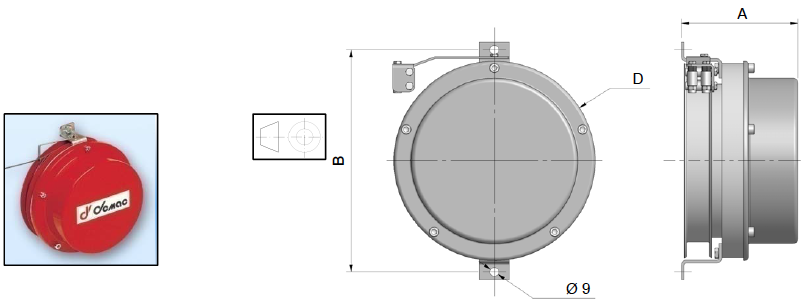

Demac LR195 enrouleur cable capteurs longueur angle inclinaison schéma technique

Code

N° Pôles Type de câble

Spécifications Potentiomètre

Longeur utile m

A

B

D

Slipring poles

Cable type

Qte.

Résistance totale

Linéarité

Tours

Entrée max.

Sortie

mm

LRS195.05.1P



0



Filin acier

1



5K ohm



0,15%



10



24



0~100%

5



119



227



204

LRS195.05.2P

2

LRS195.11.1P

1

11

LRS195.11.2P

2

LRS195.032505.1P



3



3x0.25 mm²

1



5K ohm



0,15%



10



24



0~100%

5



119



227



204

LRS195.032505.2P

2

LRS195.032510.1P

1

11

LRS195.032510.2P

2

Livraison possible avec 1 ou 2 inclinomètre (ajoutez ".1I" o ".2I" à la fin du code). Supplément de prix pour chaque inclinomètre

Can be supplied with 1 or 2 inclinometer (add ".1I" or ".2I" at the end of the code). Supplement (each inclinometer)

Equipé avec câble et: - Equipped with cable and:

1 Capteur de longueur

1 length sens.

2 Capteurs de longueur

2 length sens.

1 Longueur + 1 d'Angle

1 length s. + 1 angle s.

2 Longueur + 2 d'Angle

2 length s.+ 2 angle s.

Sortie: Volt (4..20 mA et CanBUS disponible sur demande) * *

X = 1

X = 2

Y = 1

Y = 2

* Sortie 4..20 mA: ajouter "A" après "P" ou "I" dans le code (LR320.012520.1PA.2IA).
* 4..20 mA output: add "A" after "P" or "I" in the code (LR320.012520.1PA.2IA).
* Sortie CanBUS: ajouter "CB" après "P" o "I" dans le code (LR320.012520.1PCB.2ICB).
* CanBUS output: add "CB" after "P" or "I" in the code (LR320.012520.1PCB.2ICB).

Téléchargement

PDF Demac enrouleur câble LR195

Demac Type LR195 - Enrouleur pour mesure de longueur ou d'inclinaison Enrouleurs de câbles : Pour système de sécurité - Pour 3 câbles ou 1 filin d'acier - longueur maximum du câble 11m - Voltage maximum 50V

Téléchargement (1.27M)
