Type LR120 - Enrouleur pour système de sécurité

Enrouleurs de câbles :
Filin d'acier
avec capteurs de longueur

- Voltage Max. 50 V
- Câble Max. x 0.25

Fiche technique enrouleur Demac série LR120 (PDF)

Tension Max. : 50V

Courant Max. : 1A

Vitesse maximum du câble: 30m/min

Niveau de protection poussière et eau: IP65

Plage de Température: -20/+60°C (-40°C+80°C disponible également)

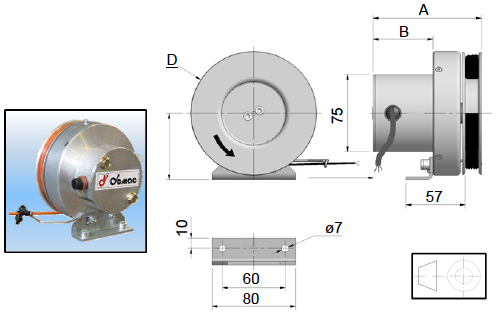

Demac LR120 enrouleur cable capteur longueur schéma technique

Code

Spécifications Potentiomètre

Long. utile m

A

B

D

Qte.

Résistance totale

Linéarité

Tours

Entrée max.

Sortie

mm

LRS120.015.1P

1



5K ohm



0,15%



10 24



0~100%

2

113

66

120

LRS120.015.2P

2

113

66

120

LRS120.040.1P

1

4

113

66

120

LRS120.040.2P

2

113

66

120



Equipé avec câble et: - Equipped with cable and:

1 Capteur de longueur

1 length sens.

2 Capteurs de longueur

2 length sens.

1 Longueur + 1 d'Angle

1 length s. + 1 angle s.

2 Longueur + 2 d'Angle

2 length s.+ 2 angle s.

Sortie: Volt (4..20 mA et CanBUS disponible sur demande) * *

X = 1

X = 2

Y = 1

Y = 2

* Sortie 4..20 mA: ajouter "A" après "P" ou "I" dans le code (LR320.012520.1PA.2IA).
* 4..20 mA output: add "A" after "P" or "I" in the code (LR320.012520.1PA.2IA).
* Sortie CanBUS: ajouter "CB" après "P" o "I" dans le code (LR320.012520.1PCB.2ICB).
* CanBUS output: add "CB" after "P" or "I" in the code (LR320.012520.1PCB.2ICB).

Téléchargement

PDF Demac enrouleur câble LR120

Demac Type LR120 - Enrouleur pour mesure de longueur Enrouleurs de câbles : Pour système de sécurité - Pour 1 filin d'acier - longueur maximum du câble 4m

Téléchargement (1.28M)
