Guide de choixEnrouleurs pour deux tuyaux séparés
Vous remplacez un enrouleur ou équipez une machine ? Comparez A2, A2/F, A2.19 et A2.25 pour deux tuyaux séparés, selon les circuits et la fixation.
Choisir une famille
Ces quatre familles concernent deux tuyaux séparés. Le tableau complet distingue aussi les alternatives S3 et S4, à trois ou quatre voies.
A2 Standard
Deux tuyaux séparés ; douze tailles pour le cas courant, avec une construction 4SP disponible sur les grandes tailles.
Voir les références

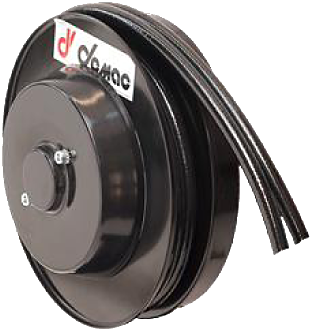

A2/F
Deux tuyaux séparés avec bride plate ; longueur à vérifier par rapport à l’A2, notamment en 3/8″ sur les grandes tailles.
Voir les références

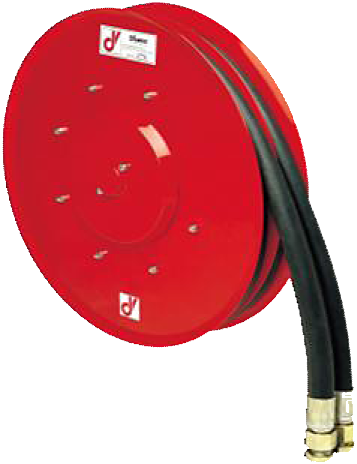

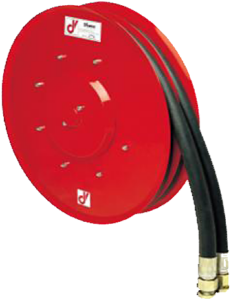

A2.19
Deux tuyaux séparés ; diamètre supérieur pour les besoins de débit au-delà de 40 l/min.
Voir les références

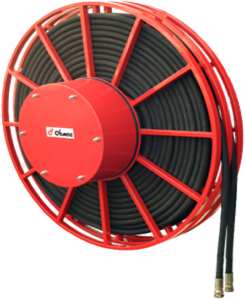

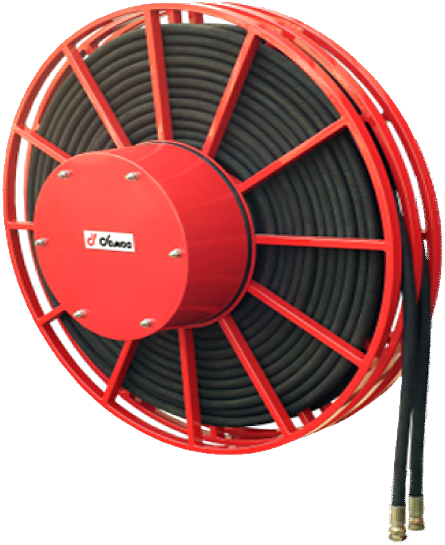

A2.25
Deux tuyaux séparés ; famille pour grande longueur et gros diamètre, jusqu’au 1″.
Voir les référencesVotre contrainte, votre famille
Sur petit écran, faites défiler le tableau horizontalement si nécessaire.
| Votre situation | Famille | Ce qu’elle apporte |
|---|---|---|
| Cas courant à deux voies séparées |  A2 Standard | Douze tailles, jusqu’à 22 m, 40 l/min. Le 4SP disponible sur toutes les grandes tailles. |
| Fixation sur surface plane |  A2/F | Bride plate. Attention : moins de longueur que l’A2 en 3/8″ sur les grandes tailles. |
| Débit supérieur à 40 l/min |  A2.19 | Diamètre supérieur. |
| Grande longueur, gros diamètre |  A2.25 | Jusqu’au 1″. |
| Trois tuyaux séparés |  S3 | Trois voies indépendantes. |
| Quatre tuyaux séparés |  S4 | Va plus loin que l’A4 sur presque tous les critères, mais prend plus de place. |
Vérifier les deux circuits indépendants
Caractéristiques de chaque circuit. Relevez le fluide, la pression et le diamètre de chaque tuyau, sans supposer qu’ils sont identiques.
Remplacement d’une ligne. Précisez si la demande concerne un seul tuyau, le faisceau complet ou l’enrouleur équipé.
Construction particulière. Identifiez les exigences de température ou de matériau sur chaque voie et la construction des tuyaux en place.
Pour comparer une autre disposition de faisceau, consultez les familles à tuyaux jumelés. Vérifiez les cotes et la compatibilité des circuits avant de changer de configuration.
Une différence à connaître entre A2 et A2/F
Ne transposez pas directement une référence A2 vers l’A2/F à bride. Sur le 3/8″, les longueurs utiles indiquées diffèrent notamment aux flasques de 620 mm — 11,8 m contre 14,5 m — et de 650 mm — 13,8 m contre 16,5 m. Vérifiez la ligne exacte et le plan de fixation.
Comparer l’encombrement et la fixation
Comparez la largeur, les entraxes, le support et les raccordements des références envisagées. Les dimensions des familles A2 et AG ne se déduisent pas du seul nombre de voies.
En remplacement, contrôlez également le passage des tuyaux et l’espace nécessaire aux raccordements sur la machine.
Ce qu’il faut transmettre pour un devis
- Pour un remplacement : référence complète, photo de la plaque et vues du montage existant.
- Pour chaque voie : diamètre, débit, pression et fluide — ils peuvent différer.
- Longueur utile nécessaire.
- Place disponible, type de support et entraxes de fixation.
- Sens de raccordement et position de montage.
Devis et conseil technique sur demande.
