Enrouleurs DEMAC RT1 et RT2 pour véhicules de secours : un ou deux tuyaux jumelés, exécutions 350 ou 700 bar. Référence, longueur et raccords à préciser.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Configuration du faisceau | Tuyau jumelé |
| Nombre de voies | 2 voies, 4 voies |
| Débit | 40 l/min |
| Utilisation | Huile, Hydraulique haute pression, Véhicule de secours |
| Pression | 350 bars, 700 bars |
| Ø tuyau | 1/4" – DN 6 |
| Longueur | 20 m, 30 m, 50 m |
| Plage de longueur | De 15 à 30 m, De 30 à 50 m |
| Zone ATEX | Non |
| Type de tuyau | T2, Z3 |
| Température max. fluide | 80 °C |
| Équipement | Dévidoir nu, Équipé (tuyau) |
| Entraînement | Manuel |
| Schémas techniques | Voir les schémas techniques |
Les enrouleurs RT1 et RT2 sont présentés pour véhicules de secours et outils hydrauliques de secours. Le catalogue distingue les exécutions .35 à 350 bar et .70 à 700 bar, avec tuyaux jumelés de 1/4".
Transmettre la référence complète, la pression de service, le nombre de faisceaux, leur longueur, le type et les raccords des tuyaux, ainsi que des photos du montage et de la plaque.

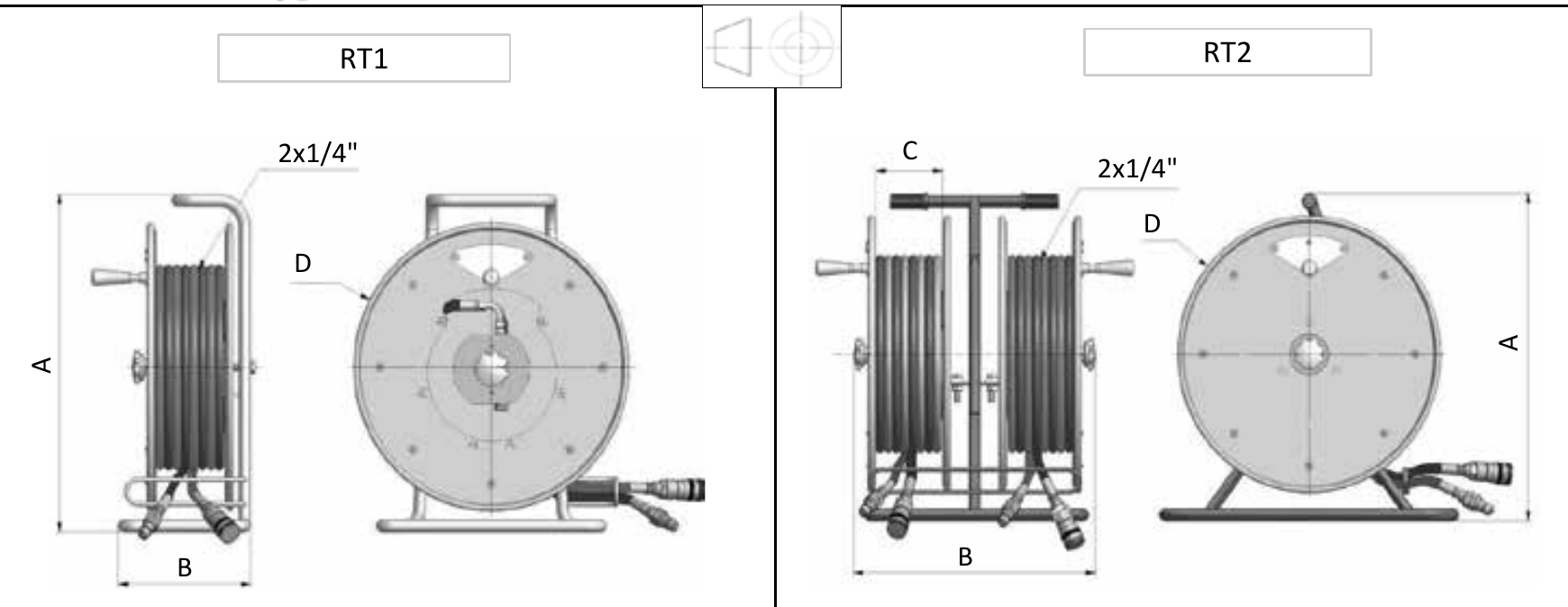

RT1 comporte un tuyau jumelé ; RT2 en comporte deux. Les tableaux ci-dessous reprennent les combinaisons effectivement listées : les références RT2 ne reprennent pas toutes les longueurs RT1. Dimensions A à D en mm, longueurs en m.
| Modèle | Pression | Tuyau | Longueur | A | B | C | D |
|---|---|---|---|---|---|---|---|
| RT1.20.35 | 350 bar | 1/4″ T2 | 20 | 500 | 200 | 115 | 420 |
| RT1.30.35 | 350 bar | 1/4″ T2 | 30 | 580 | 200 | 115 | 478 |
| RT1.50.35 | 350 bar | 1/4″ T2 | 50 | 620 | 210 | 150 | 520 |
| RT1.20.70 | 700 bar | 1/4″ Z3 | 20 | 500 | 200 | 115 | 420 |
| RT1.30.70 | 700 bar | 1/4″ Z3 | 30 | 580 | 200 | 115 | 478 |
| RT1.50.70 | 700 bar | 1/4″ Z3 | 50 | 620 | 210 | 150 | 520 |
| Modèle | Pression | Tuyaux | Longueur | A | B | C | D |
|---|---|---|---|---|---|---|---|
| RT2.20.35 | 350 bar | 2 x 1/4″ T2 | 20 | 500 | 385 | 115 | 420 |
| RT2.30.35 | 350 bar | 2 x 1/4″ T2 | 30 | 500 | 385 | 115 | 478 |
| RT2.20.70 | 700 bar | 2 x 1/4″ Z3 | 20 | 500 | 385 | 115 | 420 |
| RT2.30.70 | 700 bar | 2 x 1/4″ Z3 | 30 | 500 | 385 | 115 | 478 |
| Type | Ø intérieur | Ø extérieur | Rayon de courbure | Masse | Pression du tuyau | Température du tuyau |
|---|---|---|---|---|---|---|
| T2 jumelé | 1/4" — 6,30 mm | 13,50 mm | 40 mm | 0,53 kg/m | 375 bar | −40 à +100 °C |
| Z3 jumelé | 1/4" — 6,30 mm | 14,50 mm | 40 mm | 0,53 kg/m | 700 bar | −40 à +100 °C |
Le T2 à 375 bar de ce tableau équipe les références RT .35 indiquées à 350 bar : sa pression ne relève pas celle de l’ensemble. La fiche annonce pour la série un débit maximal de 40 l/min et une plage de −20 à +80 °C. Les chiffres d’une fiche de tuyau TU2 ne remplacent pas ceux de l’exécution RT demandée.
Le catalogue distingue enrouleur, support, tuyau et ensemble complet. Des raccords inox sont mentionnés sur demande ; préciser les raccordements existants et le contenu souhaité. Le plan et les documents de l’exécution sont nécessaires pour valider son intégration au véhicule.
Donnez-nous le nombre de voies, le diamètre de tuyau, la pression et le débit de service, la longueur utile et la machine à équiper.
