Enrouleurs DEMAC 19500 en inox pour l’eau, joints 1/2 ou 1 pouce BSPP. Température du fluide, pression et longueur à identifier par référence.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Configuration du faisceau | Tuyau simple |
| Nombre de voies | 1 voie |
| Débit | 40 l/min, 135 l/min |
| Utilisation | Eau |
| Entraînement | Manuel avec blocage |
| Matériau | Inox |
| Type de fixation | Mural fixe, Mural pivotant |
| Pression | 100 bars, 200 bars |
| Ø tuyau | 5/16" - DN 8, 3/8" - DN 10, 1/2" - DN 13, 3/4" - DN 19, 1" - DN 25 |
| Longueur | 15 m, 18 m, 20 m, 25 m, 30 m, 60 m, 35 m |
| Plage de longueur | De 15 à 30 m, De 30 à 50 m, De 50 à 100 m |
| Zone ATEX | Non |
| Type de tuyau | 1SN, 2SC, I21 |
| Type de raccord | BSPP |
| Température max. fluide | 100 °C, 150 °C |
| Équipement | Dévidoir nu, Équipé (tuyau et raccords inox) |
| Schémas techniques | Voir les schémas techniques |

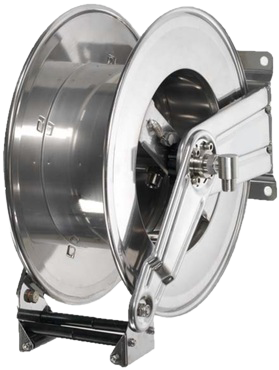

La série 19500 regroupe des enrouleurs en inox pour l’eau, avec des configurations à joint 1/2" ou 1" BSPP. La référence détermine la longueur, la pression et la température maximale du fluide indiquées au catalogue.
Transmettre la référence et une photo de plaque, la pression et la température de l’eau, les dimensions et raccords du tuyau, le plan du montage et la nuance d’inox exigée si votre cahier des charges en impose une.
Ce groupe est indiqué à 200 bar et à 150 °C de température maximale du fluide. Le catalogue présente les types de tuyau 1SN, 2SC et I21 avec raccords inox ; leur configuration doit être confirmée pour la température de service demandée.

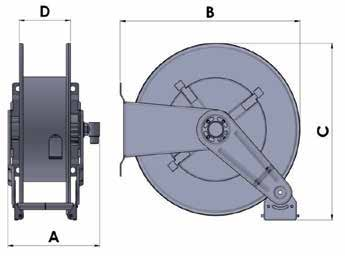

| Modèle | Ø tuyau | Longueur | A | B | C | D | Support |
|---|---|---|---|---|---|---|---|
| 19590.08 / .10 / .12 | 5/16″, 3/8″, 1/2″ | 15,0 | 240 | 560 | 450 | 120 | 19760 |
| 19591.08 / .10 | 5/16″, 3/8″ | 20,0 | 240 | 560 | 450 | 120 | 19760 |
| 19591.12 | 1/2″ | 15,0 | 240 | 560 | 450 | 120 | 19760 |
| 19592.08 / .10 | 5/16″, 3/8″ | 25,0 | 270 | 560 | 450 | 150 | 19765 |
| 19592.12 | 1/2″ | 20,0 | 270 | 560 | 450 | 150 | 19765 |
| 19593.08 / .10 / .12 | 5/16″, 3/8″, 1/2″ | 25,0 | 303 | 560 | 450 | 200 | 19765 |
| 19574.08 / .10 / .12 | 5/16″, 3/8″, 1/2″ | 30,0 | 370 | 590 | 600 | 150 | 19770 |
| 19530.08 / .10 / .12 | 5/16″, 3/8″, 1/2″ | 35,0 | 370 | 590 | 600 | 150 | 19770 |
| 19586.08 / .10 / .12 | 5/16″, 3/8″, 1/2″ | 60,0 | 650 | 650 | 600 | 400 | — |
Température maximale du fluide indiquée : 100 °C. Les pressions 100 ou 200 bar sont précisées par référence. Les longueurs suivent l’ordre des diamètres.
| Modèle | Pression | Ø tuyau | Longueur | A | B | C | D | Support |
|---|---|---|---|---|---|---|---|---|
| 19534.19 / .25 | 100 bar | 3/4″ et 1″ | 20,0 et 15,0 | 270 | 600 | 590 | 150 | 19770 |
| 19534.2.19 / .2.25 | 200 bar | 3/4″ et 1″ | 20,0 et 15,0 | 270 | 600 | 509 | 150 | 19770 |
| 19598.19 / .25 | 100 bar | 3/4″ et 1″ | 25,0 et 18,0 | 370 | 640 | 600 | 200 | 19770 |
| 19598.2.19 / .2.25 | 200 bar | 3/4″ et 1″ | 25,0 et 18,0 | 370 | 640 | 600 | 200 | 19770 |
| 19570.19 / .25 | 100 bar | 3/4″ et 1″ | 30,0 et 20,0 | 450 | 540 | 600 | 300 | 19764 |
| 19570.2.19 / .2.25 | 200 bar | 3/4″ et 1″ | 30,0 et 20,0 | 450 | 540 | 600 | 300 | 19764 |
La cote C de 19534.2.19 / 19534.2.25 est bien imprimée 509 mm, contre 590 mm pour 19534.19 / 19534.25. Cette différence doit être vérifiée sur le plan de l’exécution avant de préparer une fixation ; elle n’est pas remplacée par la cote d’un modèle voisin.
Les supports pivotants de la dernière colonne sont optionnels. Le catalogue annonce 40 et 135 l/min de débit maximal selon configuration et 30 m/min de vitesse de tuyau maximale. La nuance d’inox n’est pas précisée par cette planche ; le plan et la notice propres à l’exécution restent nécessaires.
Donnez-nous le nombre de voies, le diamètre de tuyau, la pression et le débit de service, la longueur utile et la machine à équiper.
