Enrouleur S1 Compact : un tuyau hydraulique, 30 l/min, cinq tailles et 0,8 à 5,8 m utiles. Diamètres 1/4″ à 3/8″, longueurs B1/T2 distinctes.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Configuration du faisceau | Tuyau simple |
| Nombre de voies | 1 voie |
| Débit | 30 l/min |
| Utilisation | Chariot élévateur, Hydraulique haute pression |
| Entraînement | Automatique (ressort) |
| Matériau | Acier peint |
| Pression | 300 bars, 400 bars |
| Ø tuyau | 1/4" - DN 6, 5/16" - DN 8, 3/8" - DN 10 |
| Plage de longueur | Jusqu'à 15 m |
| Zone ATEX | Sur demande |
| Type de tuyau | B1, T2 |
| Température max. fluide | 80 °C |
| Équipement | Dévidoir nu, Équipé avec tuyaux |
| Schémas techniques | Voir les schémas techniques |
Le S1 Compact est un enrouleur à rappel par ressort pour un tuyau hydraulique en 1/4″, 5/16″ ou 3/8″. Ses cinq tailles couvrent de 0,8 à 5,8 m utiles selon le tuyau B1 ou T2, pour un débit maximal de 30 l/min.
S1D : droit ; S1S : gauche. .06, .08 et .10 désignent respectivement 1/4″, 5/16″ et 3/8″. Le suffixe XX précise B1 ou T2.

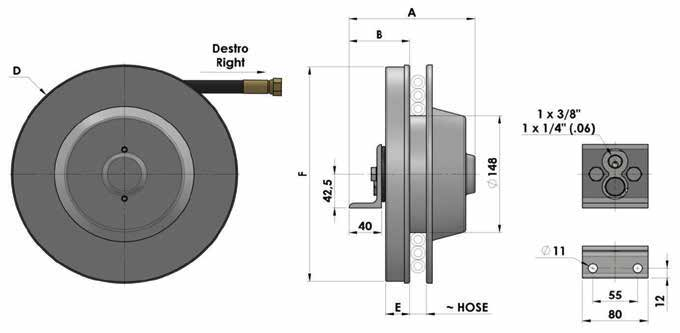

/VD.Dimensions en millimètres et masses sans tuyau. Le plan indique un raccord 1 × 3/8″ ou 1 × 1/4″ pour le code .06, avec perçages de support Ø 11 mm et repères 55/80 mm. Plans PDF/STEP sur demande.
| Modèle | A | B | D (flasque) | E | F | Masse à nu |
|---|---|---|---|---|---|---|
| S1D230 | 141 | 75 | 235 | 30 | 228 | 11 kg |
| S1D270 | 154 | 75 | 275 | 30 | 272 | 12 kg |
| S1D295 | 160 | 75 | 295 | 35 | 272 | 13 kg |
| S1D320 | 160 | 82 | 325 | 37 | 272 | 14 kg |
| S1D340 | 160 | 82 | 340 | 37 | 272 | 14 kg |
Longueurs totale et utile en mètres. Le type de tuyau peut augmenter ou réduire la longueur selon la référence : utilisez la bonne colonne, sans appliquer une réduction forfaitaire.
| Référence | Ø | B1 : totale | B1 : utile | T2 : totale | T2 : utile |
|---|---|---|---|---|---|
| S1D230.06.XX | 1/4″ | 1,7 | 1,4 | 1,8 | 1,5 |
| S1D230.08.XX | 5/16″ | 1,8 | 1,5 | 1,8 | 1,5 |
| S1D230.10.XX | 3/8″ | 1,8 | 1,5 | 1,1 | 0,8 |
| S1D270.06.XX | 1/4″ | 3,2 | 2,9 | 3,3 | 3,0 |
| S1D270.08.XX | 5/16″ | 2,5 | 2,2 | 2,6 | 2,3 |
| S1D270.10.XX | 3/8″ | 2,6 | 2,3 | 1,9 | 1,6 |
| S1D295.06.XX | 1/4″ | 4,1 | 3,8 | 4,2 | 3,9 |
| S1D295.08.XX | 5/16″ | 3,4 | 3,1 | 3,5 | 3,2 |
| S1D295.10.XX | 3/8″ | 3,5 | 3,2 | 2,7 | 2,4 |
| S1D320.06.XX | 1/4″ | 5,1 | 4,8 | 4,2 | 3,9 |
| S1D320.08.XX | 5/16″ | 4,3 | 4,0 | 3,5 | 3,2 |
| S1D320.10.XX | 3/8″ | 3,5 | 3,2 | 3,6 | 3,3 |
| S1D340.06.XX | 1/4″ | 6,1 | 5,8 | 5,2 | 4,9 |
| S1D340.08.XX | 5/16″ | 5,3 | 5,0 | 4,5 | 4,2 |
| S1D340.10.XX | 3/8″ | 4,5 | 4,2 | 4,7 | 4,4 |
Exemple : le S1D230.10 présente 1,5 m utiles en B1 mais 0,8 m en T2 ; le S1D340.06 présente 5,8 m en B1 et 4,9 m en T2. Précisez le type et le diamètre exacts du tuyau à remplacer.
La pression admissible de la fourniture doit respecter les limites de l’enrouleur, du tuyau et des raccordements. Précisez le fluide, sa température, le débit et la pression de service pour valider la référence équipée ; la pression de l’enrouleur seul ne garantit pas celle de chaque combinaison de tuyaux.
Repères du catalogue TU1 : pressions du tuyau seul, en bar. Ces valeurs ne sont pas la pression garantie de l’enrouleur équipé. La configuration finale doit respecter les limites de tous ses composants ; le tableau ci-dessous ne prouve pas que chaque combinaison est disponible sur chaque taille.
| Ø intérieur | Type de tuyau | Pression du tuyau seul (bar) |
|---|---|---|
| 1/4″ | B1 | 310 |
| 1/4″ | T2 | 400 |
| 5/16″ | B1 | 250 |
| 5/16″ | T2 | 400 |
| 3/8″ | B1 | 225 |
| 3/8″ | T2 | 330 |
Pour remplacer un enrouleur, transmettez la référence complète et une photo de la plaque, la fixation, le sens droit/gauche, la position de travail, les raccords et la longueur utile. Demandez la notice correspondant à la version exacte avant installation ou intervention.
Le S1 Standard couvre d’autres diamètres et capacités ; le M1 adopte un enroulement multispire. Comparez chaque fiche sur sa référence, sa course utile et sa géométrie, pas seulement sur le nombre de voies. Retrouvez les catalogues techniques DEMAC.
Donnez-nous le nombre de voies, le diamètre de tuyau, la pression et le débit de service, la longueur utile et la machine à équiper.
