Enrouleur A6 à six voies sur trois tuyaux jumelés, 40 l/min. Douze tailles et 2 à 26,5 m utiles, diamètres 1/4″ à 3/8″, modèle droit ou gauche.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Configuration du faisceau | Tuyau jumelé Voir le schéma face/profil (agrandir) |
| Nombre de voies | 6 voies |
| Débit | 40 l/min |
| Utilisation | Engin mobile et grue, Hydraulique haute pression |
| Entraînement | Automatique (ressort) |
| Matériau | Acier peint |
| Pression | 300 bars, 400 bars |
| Ø tuyau | 1/4" - DN 6, 5/16" - DN 8, 3/8" - DN 10 |
| Plage de longueur | Jusqu'à 15 m, De 15 à 30 m |
| Zone ATEX | Sur demande |
| Type de tuyau | B1, B2, SAE 100 R7, SAE 100 R8, T2 |
| Température max. fluide | 80 °C |
| Équipement | Dévidoir nu, Équipé avec tuyaux |

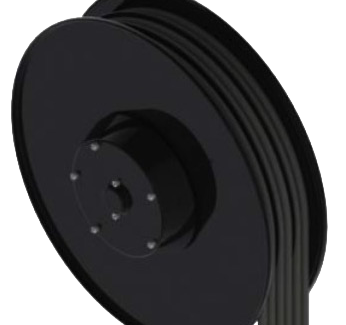

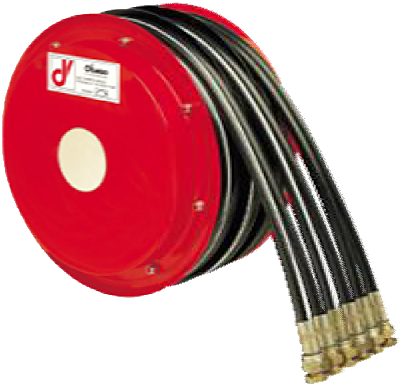

L’A6 est un enrouleur à rappel par ressort pour six voies hydrauliques sur trois tuyaux jumelés. Douze tailles proposent de 2 à 26,5 m utiles selon le diamètre et la référence. La fiche détaillée annonce 40 l/min ; les configurations sont chiffrées en 1/4″, 5/16″ et 3/8″.
A6D : droit ; A6S : gauche. Les premières tailles se nomment 295,320 et 340, et non 296,321 ou 341. Le suffixe XX précise le type de tuyau.

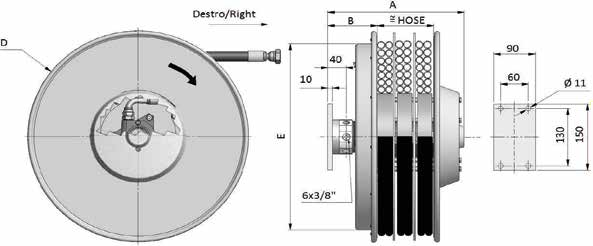

/VD.Dimensions en millimètres ; A = 285 mm et B = 107 mm pour toutes les lignes. Les masses sont absentes. Le plan représente 6 × 3/8″ et une bride Ø 11 mm, entraxes 60 × 130 mm et enveloppe 90 × 150 mm.
| Modèle | D (flasque) | E |
|---|---|---|
| A6D295 | 295 | 290 |
| A6D320 | 325 | 272 |
| A6D340 | 340 | 272 |
| A6D370 | 370 | 322 |
| A6D400 | 400 | 322 |
| A6D420 | 420 | 322 |
| A6D470 | 478 | 422 |
| A6D520 | 520 | 422 |
| A6D570 | 570 | 422 |
| A6D600 | 620 | 532 |
| A6D650 | 650 | 532 |
| A6D700 | 720 | 532 |
Longueurs en mètres, totale et utile distinctes. La fiche présente R7, R8, B1, T2 et B2 ; aucune ligne 1/2″ n’est listée. Le maximum 26,5 m utiles concerne A6D700.06.XX en 1/4″.
| Référence | Ø | Longueur totale | Longueur utile |
|---|---|---|---|
| A6D295.06.XX | 1/4″ | 3,0 | 2,7 |
| A6D295.08.XX | 5/16″ | 2,3 | 2,0 |
| A6D295.10.XX | 3/8″ | 2,3 | 2,0 |
| A6D320.06.XX | 1/4″ | 4,0 | 3,7 |
| A6D320.08.XX | 5/16″ | 3,2 | 2,9 |
| A6D320.10.XX | 3/8″ | 3,3 | 3,0 |
| A6D340.06.XX | 1/4″ | 5,0 | 4,7 |
| A6D340.08.XX | 5/16″ | 4,2 | 3,9 |
| A6D340.10.XX | 3/8″ | 4,0 | 3,7 |
| A6D370.06.XX | 1/4″ | 6,0 | 5,7 |
| A6D370.08.XX | 5/16″ | 5,3 | 5,0 |
| A6D370.10.XX | 3/8″ | 4,5 | 4,2 |
| A6D400.06.XX | 1/4″ | 7,3 | 7,0 |
| A6D400.08.XX | 5/16″ | 6,5 | 6,2 |
| A6D400.10.XX | 3/8″ | 5,6 | 5,3 |
| A6D420.06.XX | 1/4″ | 8,6 | 8,1 |
| A6D420.08.XX | 5/16″ | 8,0 | 7,5 |
| A6D420.10.XX | 3/8″ | 6,7 | 6,2 |
| A6D470.06.XX | 1/4″ | 11,5 | 11,0 |
| A6D470.08.XX | 5/16″ | 10,0 | 9,5 |
| A6D470.10.XX | 3/8″ | 9,5 | 9,0 |
| A6D520.06.XX | 1/4″ | 14,5 | 14,0 |
| A6D520.08.XX | 5/16″ | 12,5 | 12,0 |
| A6D520.10.XX | 3/8″ | 11,2 | 10,7 |
| A6D570.06.XX | 1/4″ | 17,5 | 17,0 |
| A6D570.08.XX | 5/16″ | 15,5 | 15,0 |
| A6D570.10.XX | 3/8″ | 13,5 | 13,0 |
| A6D600.06.XX | 1/4″ | 21,0 | 20,5 |
| A6D600.08.XX | 5/16″ | 17,0 | 16,5 |
| A6D600.10.XX | 3/8″ | 16,0 | 15,5 |
| A6D650.06.XX | 1/4″ | 22,5 | 22,0 |
| A6D650.08.XX | 5/16″ | 19,5 | 19,0 |
| A6D650.10.XX | 3/8″ | 17,5 | 17,0 |
| A6D700.06.XX | 1/4″ | 27,0 | 26,5 |
| A6D700.08.XX | 5/16″ | 22,0 | 21,5 |
| A6D700.10.XX | 3/8″ | 20,0 | 19,5 |
Exemple de lecture : A6D420.10.XX désigne la taille 420, en 3/8″, avec 6,2 m utiles. Confirmez le type de tuyau et les raccords de chaque circuit ; pour une version nue, précisez « sans tuyaux ».
La pression admissible de la fourniture doit respecter les limites de l’enrouleur, du tuyau et des raccordements. Précisez le fluide, sa température, le débit et la pression de service pour valider la référence équipée ; la pression de l’enrouleur seul ne garantit pas celle de chaque combinaison de tuyaux.
Repères du catalogue TU2 : pressions du tuyau seul, en bar. Ces valeurs ne sont pas la pression garantie de l’enrouleur équipé. La configuration finale doit respecter les limites de tous ses composants ; le tableau ci-dessous ne prouve pas que chaque combinaison est disponible sur chaque taille.
| Ø intérieur | Type de tuyau | Pression du tuyau seul (bar) |
|---|---|---|
| 1/4″ | R7 | 210 |
| 1/4″ | B1 | 310 |
| 1/4″ | R8 | 350 |
| 1/4″ | T2 | 400 |
| 1/4″ | B2 | 425 |
| 5/16″ | R7 | 190 |
| 5/16″ | B1 | 250 |
| 5/16″ | R8 | 300 |
| 5/16″ | T2 | 400 |
| 3/8″ | R7 | 160 |
| 3/8″ | B1 | 225 |
| 3/8″ | R8 | 280 |
| 3/8″ | T2 | 330 |
| 3/8″ | B2 | 350 |
Pour remplacer un enrouleur, transmettez la référence complète et une photo de la plaque, la fixation, le sens droit/gauche, la position de travail, les raccords et la longueur utile. Demandez la notice correspondant à la version exacte avant installation ou intervention.
Pour cinq voies en 1/2″, examinez l’A5 ; pour quatre voies en 1/2″, comparez l’A4.12 ou le S4 selon le faisceau. Le passage à une autre famille exige de revoir la fixation et les caractéristiques de chaque voie. Retrouvez les catalogues techniques DEMAC.
Donnez-nous le nombre de voies, le diamètre de tuyau, la pression et le débit de service, la longueur utile et la machine à équiper.
