Enrouleur A2 Standard : deux tuyaux séparés, 40 l/min, 12 tailles et 1,1 à 22 m utiles. Longueurs spécifiques 4SP, modèle droit ou gauche.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Configuration du faisceau | Tuyaux séparés Voir le schéma face/profil (agrandir) |
| Nombre de voies | 2 voies |
| Débit | 40 l/min |
| Utilisation | Engin mobile et grue, Hydraulique haute pression |
| Entraînement | Automatique (ressort) |
| Matériau | Acier peint |
| Pression | 300 bars, 400 bars |
| Plage de longueur | Jusqu'à 15 m, De 15 à 30 m |
| Zone ATEX | Sur demande |
| Température max. fluide | 80 °C |
| Équipement | Dévidoir nu, Équipé avec tuyaux |
| Ø tuyau | 1/4" - DN 6, 5/16" - DN 8, 3/8" - DN 10, 1/2" - DN 13 |
| Type de tuyau | 2SC, 4SP, B1, B3, T2 |

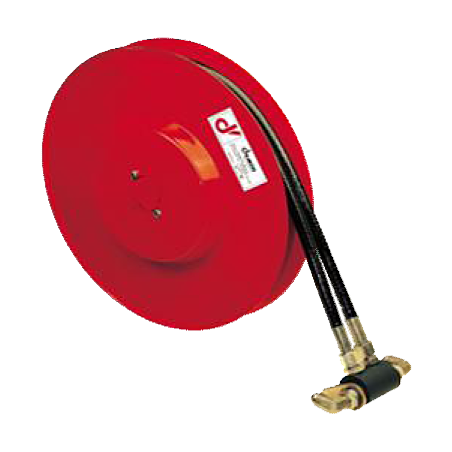

L’A2 Standard assure deux voies hydrauliques sur deux tuyaux séparés, avec rappel par ressort. Les 12 tailles vont du flasque de 295 à 720 mm et proposent de 1,1 à 22 m utiles selon la référence. Le type de tuyau change la longueur disponible : les versions 4SP ont leurs propres valeurs.
A2D désigne le modèle droit, A2S le gauche. Comparez fixation, sortie des tuyaux, diamètre et longueur utile de la référence complète.

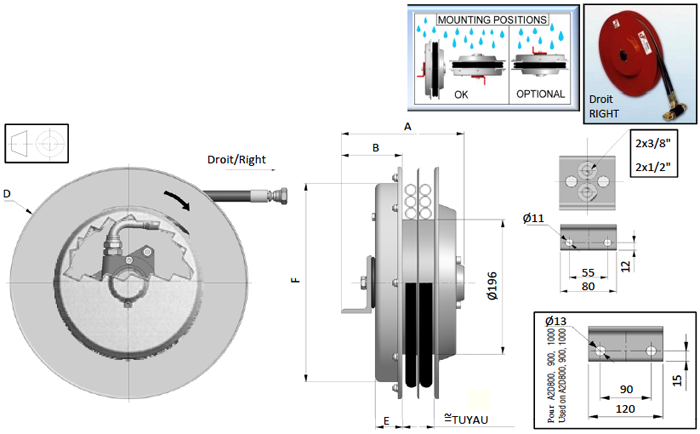

/VD.Cotes du plan constructeur en millimètres ; masses sans tuyaux. Pour l’A2D520, la cote F varie avec le code de diamètre. Ne confondez pas la taille du modèle et le diamètre réel D du flasque.
| Modèle droit | A (mm) | B (mm) | D (mm) | E (mm) | F (mm) | Masse à nu (kg) |
|---|---|---|---|---|---|---|
| A2D296 | 161 | 75 | 295 | 35 | 291 | 13 |
| A2D321 | 161 | 82 | 325 | 37 | 272 | 14 |
| A2D341 | 161 | 82 | 340 | 37 | 272 | 14 |
| A2D370 | 161 | 82 | 370 | 37 | 272 | 15 |
| A2D400 | 161 | 82 | 400 | 47 | 322 | 15 |
| A2D420 | 161 | 82 | 420 | 47 | 322 | 19 |
| A2D470 | 161 | 82 | 478 | 47 | 322 | 21 |
| A2D520 | 171 | 92 | 520 | 47 | 322 (.06, .08) / 422 (.10, .12) | 23 |
| A2D570 | 171 | 92 | 570 | 47 | 422 | 28 |
| A2D600 | 171 | 92 | 620 | 47 | 422 | 34 |
| A2D650 | 181 | 102 | 650 | 57 | 422 | 37 |
| A2D700 | 181 | 102 | 720 | 57 | 532 | 40 |
Le plan de support indique des perçages Ø 11 mm et des repères 55/80 mm ; comparez le support complet de la version existante. Raccordements indiqués sur le plan : 2 × 3/8″ ou 2 × 1/2″. Plans PDF et STEP sur demande.
Longueurs en mètres. La longueur utile est la course disponible, distincte de la longueur totale de tuyau. Les tirets signalent une combinaison non renseignée dans cette fiche, pas une disponibilité à déduire.
| Référence | Ø intérieur | B1/T2/2SC/B3 : totale (m) | B1/T2/2SC/B3 : utile (m) | 4SP : totale (m) | 4SP : utile (m) |
|---|---|---|---|---|---|
| A2D296.06.XX | 1/4″ | 2,3 | 2,0 | — | — |
| A2D296.08.XX | 5/16″ | 1,4 | 1,1 | — | — |
| A2D296.10.XX | 3/8″ | 1,5 | 1,2 | — | — |
| A2D296.12.XX | 1/2″ | 1,5 | 1,2 | — | — |
| A2D321.06.XX | 1/4″ | 3,3 | 3,0 | — | — |
| A2D321.08.XX | 5/16″ | 2,3 | 2,0 | — | — |
| A2D321.10.XX | 3/8″ | 2,4 | 2,1 | — | — |
| A2D321.12.XX | 1/2″ | 1,5 | 1,2 | — | — |
| A2D341.06.XX | 1/4″ | 3,3 | 3,0 | — | — |
| A2D341.08.XX | 5/16″ | 3,3 | 3,0 | — | — |
| A2D341.10.XX | 3/8″ | 2,4 | 2,1 | — | — |
| A2D341.12.XX | 1/2″ | 2,5 | 2,2 | — | — |
| A2D370.06.XX | 1/4″ | 4,3 | 4,0 | — | — |
| A2D370.08.XX | 5/16″ | 4,4 | 4,1 | — | — |
| A2D370.10.XX | 3/8″ | 3,5 | 3,2 | — | — |
| A2D370.12.XX | 1/2″ | 3,6 | 3,3 | — | — |
| A2D400.06.XX | 1/4″ | 5,5 | 5,2 | — | — |
| A2D400.08.XX | 5/16″ | 5,7 | 5,4 | — | — |
| A2D400.10.XX | 3/8″ | 4,6 | 4,3 | — | — |
| A2D400.12.XX | 1/2″ | 4,5 | 4,2 | — | — |
| A2D420.06.XX | 1/4″ | 6,7 | 6,2 | — | — |
| A2D420.08.XX | 5/16″ | 5,7 | 5,2 | — | — |
| A2D420.10.XX | 3/8″ | 4,6 | 4,3 | — | — |
| A2D420.12.XX | 1/2″ | 4,7 | 4,2 | — | — |
| A2D470.06.XX | 1/4″ | 9,5 | 9,0 | — | — |
| A2D470.08.XX | 5/16″ | 8,4 | 7,9 | — | — |
| A2D470.10.XX | 3/8″ | 7,3 | 6,8 | — | — |
| A2D470.12.XX | 1/2″ | 6,3 | 5,8 | 3,6 | 3,3 |
| A2D520.06.XX | 1/4″ | 11,1 | 10,6 | — | — |
| A2D520.08.XX | 5/16″ | 9,9 | 9,4 | — | — |
| A2D520.10.XX | 3/8″ | 10,0 | 9,5 | — | — |
| A2D520.12.XX | 1/2″ | 7,9 | 7,4 | 5,0 | 4,7 |
| A2D570.06.XX | 1/4″ | 14,5 | 14,0 | — | — |
| A2D570.08.XX | 5/16″ | 11,6 | 11,1 | — | — |
| A2D570.10.XX | 3/8″ | 12,0 | 11,5 | — | — |
| A2D570.12.XX | 1/2″ | 9,7 | 9,2 | 6,7 | 6,2 |
| A2D600.06.XX | 1/4″ | 16,3 | 15,8 | — | — |
| A2D600.08.XX | 5/16″ | 15,2 | 14,7 | — | — |
| A2D600.10.XX | 3/8″ | 15,0 | 14,5 | — | — |
| A2D600.12.XX | 1/2″ | 11,4 | 10,9 | 8,5 | 8,0 |
| A2D650.06.XX | 1/4″ | 18,3 | 17,8 | — | — |
| A2D650.08.XX | 5/16″ | 17,2 | 16,7 | — | — |
| A2D650.10.XX | 3/8″ | 17,0 | 16,5 | — | — |
| A2D650.12.XX | 1/2″ | 11,8 | 11,3 | 10,5 | 10,0 |
| A2D700.06.XX | 1/4″ | 22,5 | 22,0 | — | — |
| A2D700.08.XX | 5/16″ | 19,3 | 18,8 | — | — |
| A2D700.10.XX | 3/8″ | 18,5 | 18,0 | — | — |
| A2D700.12.XX | 1/2″ | 15,0 | 14,5 | 12,6 | 12,1 |
XX est à remplacer par B1, T2, 2SC, B3 ou 4SP après validation de la ligne et du diamètre. Exemple de lecture : A2D470.12.4SP, soit 1/2″ et 3,3 m utiles dans la colonne 4SP. Pour un enrouleur nu, précisez « sans tuyaux » dans la demande.
La pression admissible de la fourniture doit respecter les limites de l’enrouleur, du tuyau et des raccordements. Précisez le fluide, sa température, le débit et la pression de service pour valider la référence équipée ; la pression de l’enrouleur seul ne garantit pas celle de chaque combinaison de tuyaux.
Repères du catalogue TU1 : pressions du tuyau seul, en bar. Ces valeurs ne sont pas la pression garantie de l’enrouleur équipé. La configuration finale doit respecter les limites de tous ses composants ; le tableau ci-dessous ne prouve pas que chaque combinaison est disponible sur chaque taille.
| Ø intérieur | Type de tuyau | Pression du tuyau seul (bar) |
|---|---|---|
| 1/4″ | B1 | 310 |
| 1/4″ | T2 | 400 |
| 1/4″ | 2SC | 400 |
| 5/16″ | B1 | 250 |
| 5/16″ | T2 | 400 |
| 5/16″ | 2SC | 350 |
| 3/8″ | B1 | 225 |
| 3/8″ | T2 | 330 |
| 3/8″ | 2SC | 330 |
| 3/8″ | B3 | 420 |
| 3/8″ | 4SP | 445 |
| 1/2″ | B1 | 190 |
| 1/2″ | T2 | 260 |
| 1/2″ | 2SC | 275 |
| 1/2″ | B3 | 350 |
| 1/2″ | 4SP | 415 |
Pour remplacer un enrouleur, transmettez la référence complète et une photo de la plaque, la fixation, le sens droit/gauche, la position de travail, les raccords et la longueur utile. Demandez la notice correspondant à la version exacte avant installation ou intervention.
Pour une fixation à bride, consultez l’A2/F et son propre tableau : les longueurs ne sont pas toutes identiques. Pour un tuyau jumelé, comparez l’AG. Consultez les catalogues techniques DEMAC.
Donnez-nous le nombre de voies, le diamètre de tuyau, la pression et le débit de service, la longueur utile et la machine à équiper.
