Type A3.25 - 3 tuyaux simples (grande longueur - diamètre supérieur)
  • Type A3.25 - 3 tuyaux simples (grande longueur - diamètre supérieur)

Type A3.25 - 3 tuyaux (grande longueur - diamètre supérieur)

Enrouleurs Hydraulique :
3 tuyaux simples

- Pour 3 tuyaux simples avec longueur et diamètre supérieurs
- Disponible en version Droite ou Gauche
- Fixation par bride en L
- Auto-enroulement permanent par ressort (tension constante)


PRESSION DE TRAVAIL MAX. 350bar
DEBIT MAXIMUM L/MIN 135

Convient notamment pour les chariots élévateurs, grues, bras télescopiques, etc...

Fiche technique enrouleur Demac série A3.25 (PDF)

Debit maximum: 135 l/min

Pression de travail: standard 350 bar

Vitesse maximum du tuyau: 30 m/min

Plage de Température: -20/+80°C en option: -40/+80°C

A3D800=modèle droit/right model A3S800=modèle gauche/left model

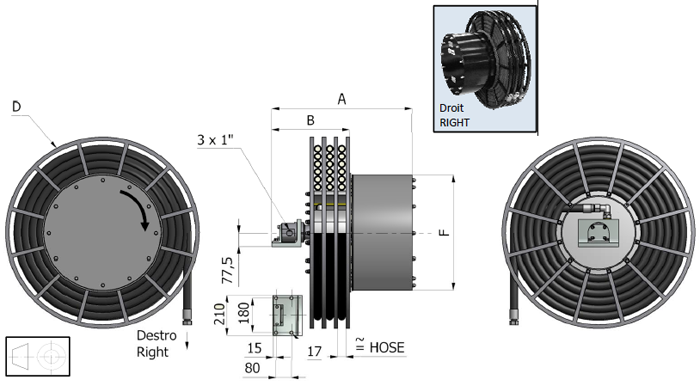

Demac A3.25 enrouleur hydraulique schéma technique

Modèle droit



Right model

A

B

D

F

Sans tuyau

Without hose

Avec tuyau / WITH HOSE



Ø

Long. totale Total length

Long. utile Usable length

2SN

Long. totale Total length

Long. utile Usable length

4SP

mm

kg



XXX=2SN

XXX=4SP

m

m



m

m



A3D700.25.25.XX

405

263

720

605



1"

6,4

5,4



6,4

5,4



A3D800.25.19.XX

405

263

810

605



3/4"

12,0

11,0



10,0

9,0



A3D800.25.25.XX

1"

10,0

9,0



8,6

7,6



A3D900.25.12.XX



542



300



910



605



1/2"

21,0

20,0



21,0

20,0



A3D900.25.16.XX

5/8"

19,0

18,0



17,0

16,0



A3D900.25.19.XX

3/4"

15,0

14,0



15,0

14,0



A3D900.25.25.XX

1"

13,5

12,5



11,2

10,2



A3D1000.25.12.XX



542



300



1000



605



1/2"

25,0

24,0



25,0

24,0



A3D1000.25.16.XX

5/8"

23,0

22,0



23,0

22,0



A3D1000.25.19.XX

3/4"

20,0

19,0



19,0

18,0



A3D1000.25.25.XX

1"

15,0

14,0



15,0

14,0



A3D1200.25.12.XX

Seulement sur demande - Only on request

1/2"

38,0

37,0



38,0

37,0



A3D1200.25.16.XX

5/8"

30,0

29,0



30,0

29,0



A3D1200.25.19.XX

3/4"

30,0

29,0



26,0

25,0



A3D1200.25.25.XX

Seulement sur demande - Only on request

Téléchargement

PDF Demac enrouleur tuyau A3.25

Demac A3.25: Type A3.25 - 3 Tuyaux Enrouleurs Hydraulique : - Pour 3 tuyaux (mono-spirale) de diamètre et longueur supérieurs, 2 disques de séparation additionnels - Disponible en version Droite ou Gauche - Fixation par bride en L - Auto-enroulement permanent par ressort (tension constante) PRESSION DE TRAVAIL MAX. 350bar DEBIT MAXIMUM L/MIN 135
