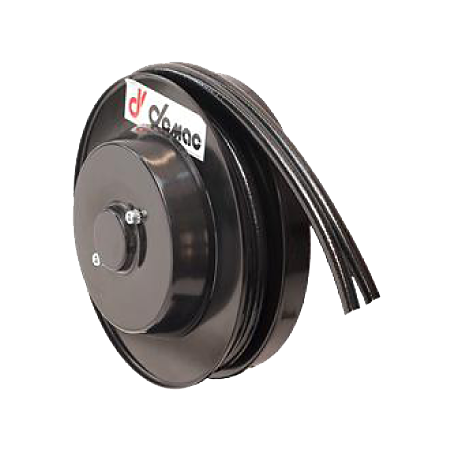

Type AG/F - 2 Tuyaux – avec bride plate

Enrouleurs Hydraulique :
Double tuyaux

- Pour tuyaux doubles avec soudure thermoplastique
- Disponible en version Droite ou Gauche
- Fixation par bride plate
- Auto-enroulement permanent par ressort (tension constante)
PRESSION DE TRAVAIL MAX. 300bar en option 400bar
DEBIT MAXIMUM L/MIN 40

Convient notamment pour les chariots élévateurs, grues, bras télescopiques, etc...

Fiche technique enrouleur Demac série AG/F (PDF)

Debit maximum: 40 l/min

Pression de travail: standard 300 bar / en option 400 bar

Vitesse maximum du tuyau: 30 m/min

Plage de Température: -20/+80°C

AGD400=modèle droit/right model AGS400=modèle gauche/left model

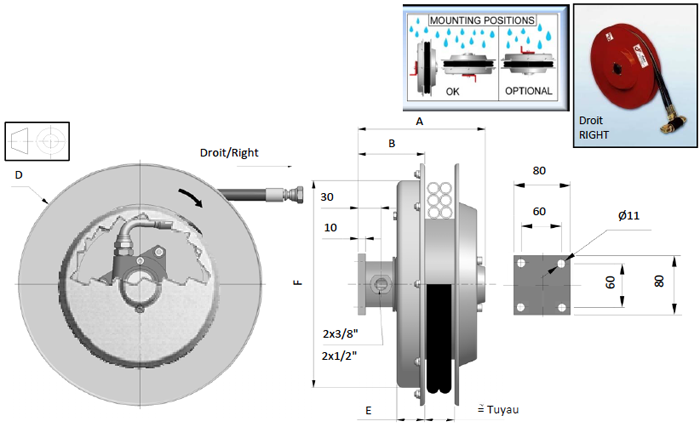

Demac AGF enrouleur hydraulique schéma technique

Modèle droit



Right model

A

B

D

E

F

Sans tuyau Without hose

Avec tuyau/With hose



Ø

Long. totale Total length

Long. utile Usable length

R7

R8

B1

B2

T2

mm

kg



XX=R7

XX=R8

XX=B1

XX=B2

XX=T2

m

m



AGD270.06.XX/F



166



87



275



30



270



10



1/4"

4,0

3,7



AGD270.08.XX/F

5/16"

3,2

2,9



AGD270.10.XX/F

3/8"

2,8

2,5



AGD296.06.XX/F



166



87



295



35



291



13



1/4"

3,0

2,7



AGD296.08.XX/F

5/16"

2,3

2,0



AGD296.10.XX/F

3/8"

2,3

2,0



AGD296.12.XX/F

212



1/2"

1,5

1,2



AGD321.06.XX/F



166



87



325



37



272



13,5



1/4"

4,0

3,7



AGD321.08.XX/F

5/16"

3,2

2,9



AGD321.10.XX/F

3/8"

3,3

3,0



AGD321.12.XX/F

212



1/2"

2,5

2,2



AGD341.06.XX/F



166



87



340



37



272



14



1/4"

5,0

4,7



AGD341.08.XX/F

5/16"

4,2

3,9



AGD341.10.XX/F

3/8"

4,0

3,7



AGD341.12.XX/F

212



1/2"

2,5

2,2



AGD370.06.XX/F



166



87



370



37



272



14,5



1/4"

6,0

5,7



AGD370.08.XX/F

5/16"

5,3

5,0



AGD370.10.XX/F

3/8"

4,5

4,2



AGD370.12.XX/F

212



1/2"

3,5

3,2



AGD400.06.XX/F



166



87



400



37



322



15



1/4"

7,3

7,0



AGD400.08.XX/F

5/16"

6,5

6,2



AGD400.10.XX/F

3/8"

5,6

5,3



AGD400.12.XX/F

212



1/2"

4,5

4,2



AGD420.06.XX/F



176



97



420



47



322



19



1/4"

8,6

8,1



AGD420.08.XX/F

5/16"

8,0

7,5



AGD420.10.XX/F

3/8"

6,7

6,2



AGD420.12.XX/F

212



1/2"

4,7

4,2



Modèle droit



Right model

A

B

D

E

F

Sans tuyau Without hose

Avec tuyau/With hose



Ø

Long. totale Total length

Long. utile Usable length

R7

R8

B1

B2

T2

mm

kg



XX=R7

XX=R8

XX=B1

XX=B2

XX=T2

m

m



AGD470.06.XX/F



176



97



478



47



322



21



1/4"

11,5

11,0



AGD470.08.XX/F

5/16"

10,0

9,5



AGD470.10.XX/F

3/8"

9,5

9,0



AGD470.12.XX/F

212



1/2"

7,5

7,0



AGD520.06.XX/F



176



97



520



47



322



23



1/4"

14,5

14,0



AGD520.08.XX/F

5/16"

12,5

12,0



AGD520.10.XX/F



3/8"

11,2

10,7



AGD520.12.XX/F

212



1/2"

9,0

8,5



AGD570.06.XX/F



176



97



570



47

322



28



1/4"

17,5

17,0

NON RECOMMANDÉ‐ NOT RECOMMENDED



AGD570.08.XX/F

5/16"

15,5

15,0



AGD570.10.XX/F

422



3/8"

13,5

13,0



AGD570.12.XX/F

212



1/2"

10,7

10,2



AGD600.06.XX/F



176



107



620



47



422



34



1/4"

21,0

20,5



AGD600.08.XX/F

5/16"

17,0

16,5



AGD600.10.XX/F



3/8"

16,0

15,5



AGD600.12.XX/F

212



1/2"

12,5

12,0



AGD650.06.XX/F



176



107



650



47



422



37



1/4"

22,5

22,0



AGD650.08.XX/F

5/16"

19,5

19,0



AGD650.10.XX/F



3/8"

17,5

17,0



AGD650.12.XX/F

212



1/2"

14,5

14,0



AGD700.06.XX/F

206

127



720

57



532



40



1/4"

27,0

26,5



AGD700.08.XX/F

176



107



47

5/16"

22,0

21,5



AGD700.10.XX/F



3/8"

20,0

19,5



AGD700.12.XX/F

212



1/2"

16,0

15,5



AGD800.08.XX/F

186



107



820



57



532



47



5/16"

30,0

29,0



AGD800.10.XX/F

3/8"

26,0

25,0



AGD800.12.XX/F

227



1/2"

21,0

20,0



Téléchargement

PDF - Demac enrouleur tuyau AG/F

Demac AG/F : Type AG/F - 2 Tuyaux Enrouleurs Hydraulique : - Pour 2 tuyaux jumelés (mono-spirale) - Disponible en version Droite ou Gauche - Fixation par bride de montage - Auto-enroulement permanent par ressort (tension constante) PRESSION DE TRAVAIL MAX. 300bar - 400bar en option DEBIT MAXIMUM L/MIN 40

Téléchargement (1.6M)
