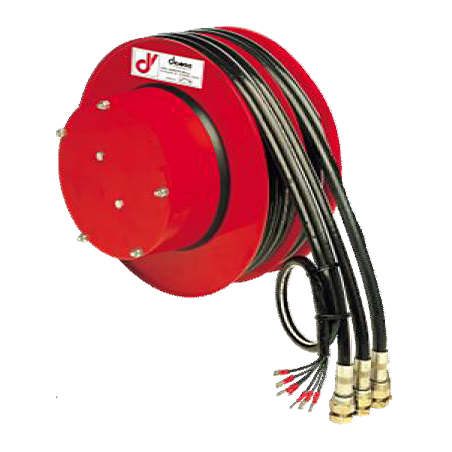

Type A3/E – 3 Tuyaux + Câble
Enrouleurs Hydraulique :
Triple tuyau et un câble électrique
- Pour tuyaux triples avec soudure thermoplastique et un câble électrique multicoeurs
- Max. 12 contacts électriques pour le câble électrique
- Avec collerette centrale additionnelle de séparation des tuyaux
- Disponible en version Droite ou Gauche
- Fixation par bride en L
- Auto-enroulement permanent par ressort (tension constante)
DEBIT MAXIMUM L/MIN 40
Convient notamment pour les chariots élévateurs, grues, bras télescopiques, etc...
Debit maximum: 40 l/min
Pression de travail: standard 300 bar / en option 400 bar
Vitesse maximum du tuyau: 30 m/min
Plage de Temperature: -20/+80°C
Max. Voltage: 50 V; max. courant: 5 A
Option for mA and BUS sur demande
A3D400=modèle droit/right model
A3S400=modèle gauche/left model
|

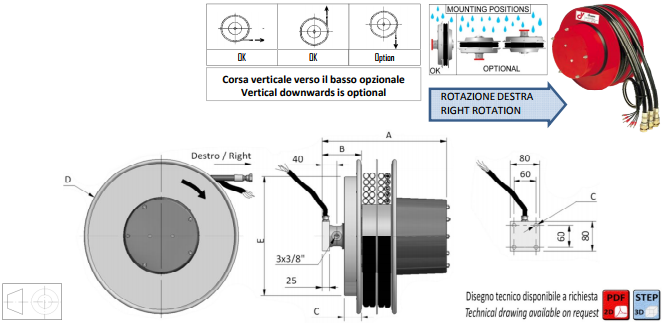

Modèle droit Right model |
A |
B |
C |
D |
E |
Sans tuyau |
Avec tuyau (Longeur totale -- utile = -0,5 m) - WITH HOSE (Total length -- usable = - 0.5 m) |
|||||||||
|
Without hose |
1/4" R7 (Y=06 - X=R7) |
5/16" R7 (Y=08 - X=R7) |
3/8" R7 (Y=10 - X=R7) |
3/8" R8 (Y=10 - X=R8) |
1/2" B1 (Y=12 - X=B1) |
|||||||||||
|
mm |
kg |
Câble |
m |
Câble |
m |
Câble |
m |
Câble |
m |
Câble |
m |
|||||
|
A3D295.Y.X/E2 |
|
|
|
295 |
|
|
2x12 |
3,0 |
2x12 |
2,3 |
2x12 |
2,3 |
2x12 |
2,3 |
2x12 |
1,5 |
|
A3D295.Y.X/E3 |
|
|
|
|
|
3x12 |
3x12 |
3x12 |
3x12 |
3x12 |
||||||
|
A3D295.Y.X/E4 |
|
|
|
|
|
4x12 |
4x12 |
4x12 |
4x12 |
4x12 |
||||||
|
A3D295.Y.X/E6 |
|
|
|
|
|
6x0,52 |
6x12 |
6x12 |
6x12 |
6x12 |
||||||
|
A3D295.Y.X/E8 |
|
|
|
|
|
8x0,52 |
8x0,52 |
8x12 |
8x12 |
8x12 |
||||||
|
A3D295.Y.X/E12 |
|
|
|
|
|
- |
12x0,52 |
12x12 |
12x12 |
12x12 |
||||||
|
A3D320.Y.X/E2 |
|
|
|
325 |
|
|
2x12 |
4,0 |
2x12 |
3,2 |
2x12 |
3,3 |
2x12 |
3,3 |
2x12 |
2,5 |
|
A3D320.Y.X/E3 |
|
|
|
|
|
3x12 |
3x12 |
3x12 |
3x12 |
3x12 |
||||||
|
A3D320.Y.X/E4 |
|
|
|
|
|
4x12 |
4x12 |
4x12 |
4x12 |
4x12 |
||||||
|
A3D320.Y.X/E6 |
|
|
|
|
|
6x0,52 |
6x12 |
6x12 |
6x12 |
6x12 |
||||||
|
A3D320.Y.X/E8 |
|
|
|
|
|
8x0,52 |
8x0,52 |
8x12 |
8x12 |
8x12 |
||||||
|
A3D320.Y.X/E12 |
|
|
|
|
|
- |
12x0,52 |
12x12 |
12x12 |
12x12 |
||||||
|
A3D340.Y.X/E2 |
|
|
|
340 |
|
|
2x12 |
5,0 |
2x12 |
4,2 |
2x12 |
4,0 |
2x12 |
4,0 |
2x12 |
2,5 |
|
A3D340.Y.X/E3 |
|
|
|
|
|
3x12 |
3x12 |
3x12 |
3x12 |
3x12 |
||||||
|
A3D340.Y.X/E4 |
|
|
|
|
|
4x12 |
4x12 |
4x12 |
4x12 |
4x12 |
||||||
|
A3D340.Y.X/E6 |
|
|
|
|
|
6x0,52 |
6x12 |
6x12 |
6x12 |
6x12 |
||||||
|
A3D340.Y.X/E8 |
|
|
|
|
|
8x0,52 |
8x0,52 |
8x12 |
8x12 |
8x12 |
||||||
|
A3D340.Y.X/E12 |
357 |
132 |
47 |
272 |
|
- |
12x0,52 |
12x12 |
12x12 |
12x12 |
||||||
|
A3D370.Y.X/E2 |
|
|
|
370 |
|
|
2x12 |
6,0 |
2x12 |
5,3 |
2x12 |
4,5 |
2x12 |
4,5 |
2x12 |
3,5 |
|
A3D370.Y.X/E3 |
|
|
|
|
|
3x12 |
3x12 |
3x12 |
3x12 |
3x12 |
||||||
|
A3D370.Y.X/E4 |
|
|
|
|
|
4x12 |
4x12 |
4x12 |
4x12 |
4x12 |
||||||
|
A3D370.Y.X/E6 |
|
|
|
|
|
6x0,52 |
6x12 |
6x12 |
6x12 |
6x12 |
||||||
|
A3D370.Y.X/E8 |
|
|
|
|
|
8x0,52 |
8x0,52 |
8x12 |
8x12 |
8x12 |
||||||
|
A3D370.Y.X/E12 |
|
|
|
|
|
- |
12x0,52 |
12x12 |
12x12 |
12x12 |
||||||
|
A3D400.Y.X/E2 |
|
|
|
400 |
|
|
2x12 |
7,3 |
2x12 |
6,5 |
2x12 |
5,6 |
2x12 |
5,6 |
2x12 |
4,5 |
|
A3D400.Y.X/E3 |
|
|
|
|
|
3x12 |
3x12 |
3x12 |
3x12 |
3x12 |
||||||
|
A3D400.Y.X/E4 |
|
|
|
|
|
4x12 |
4x12 |
4x12 |
4x12 |
4x12 |
||||||
|
A3D400.Y.X/E6 |
|
|
|
|
|
6x0,52 |
6x12 |
6x12 |
6x12 |
6x12 |
||||||
|
A3D400.Y.X/E8 |
|
|
|
|
|
8x0,52 |
8x0,52 |
8x12 |
8x12 |
8x12 |
||||||
|
A3D400.Y.X/E12 |
|
|
|
|
|
- |
12x0,52 |
12x12 |
12x12 |
12x12 |
||||||
|
A3D420.Y.X/E2 |
|
|
|
420 |
|
|
2x12 |
8,6 |
2x12 |
8,0 |
2x12 |
6,7 |
2x12 |
6,7 |
2x12 |
4,7 |
|
A3D420.Y.X/E3 |
|
|
|
|
|
3x12 |
3x12 |
3x12 |
3x12 |
3x12 |
||||||
|
A3D420.Y.X/E4 |
|
|
|
|
|
4x12 |
4x12 |
4x12 |
4x12 |
4x12 |
||||||
|
A3D420.Y.X/E6 |
|
|
|
|
|
6x0,52 |
6x12 |
6x12 |
6x12 |
6x12 |
||||||
|
A3D420.Y.X/E8 |
|
|
|
|
|
8x0,52 |
8x0,52 |
8x12 |
8x12 |
8x12 |
||||||
|
A3D420.Y.X/E12 |
350 |
103 |
47 |
322 |
|
- |
12x0,52 |
12x12 |
12x12 |
12x12 |
||||||
|
A3D470.Y.X/E2 |
|
|
|
478 |
|
|
2x12 |
11,5 |
2x12 |
10,0 |
2x12 |
9,5 |
2x12 |
9,5 |
2x12 |
7,5 |
|
A3D470.Y.X/E3 |
|
|
|
|
|
3x12 |
3x12 |
3x12 |
3x12 |
3x12 |
||||||
|
A3D470.Y.X/E4 |
|
|
|
|
|
4x12 |
4x12 |
4x12 |
4x12 |
4x12 |
||||||
|
A3D470.Y.X/E6 |
|
|
|
|
|
6x0,52 |
6x12 |
6x12 |
6x12 |
6x12 |
||||||
|
A3D470.Y.X/E8 |
|
|
|
|
|
8x0,52 |
8x0,52 |
8x12 |
8x12 |
8x12 |
||||||
|
A3D470.Y.X/E12 |
|
|
|
|
|
- |
12x0,52 |
12x12 |
12x12 |
12x12 |
||||||
