A5/E : 5 tuyaux hydrauliques et un câble électrique. Diamètre, longueur utile, conducteurs et montage selon référence ; identification sur demande.
| Type de produit | Combiné électro-hydraulique |
|---|---|
| Configuration du faisceau | Tuyaux et câble |
| Nombre de voies | 5 voies |
| Débit | 30 l/min |
| Utilisation | Engin mobile et grue, Hydraulique haute pression |
| Entraînement | Automatique (ressort) |
| Matériau | Acier peint |
| Pression | 160 bars, 190 bars, 210 bars, 280 bars, 300 bars, 400 bars |
| Ø tuyau | 1/4" - DN 6, 5/16" - DN 8, 3/8" - DN 10 |
| Plage de longueur | Jusqu'à 15 m, De 15 à 30 m |
| Zone ATEX | Sur demande |
| Type de tuyau | SAE 100 R7, SAE 100 R8 |
| Tension | 50 V |
| Courant | 5 A |
| Nombre de conducteurs | 2x, 3x, 4x, 5x, 6x, 8x, 12x |
| Section | 0,5 mm², 1 mm² |
| Température max. fluide | 80 °C |
| Équipement | Avec tuyaux et câble, Dévidoir nu |
| Schémas techniques | Voir les schémas techniques |
A5/E : 5 voies hydrauliques et un câble électrique, rappel par ressort. Débit maximal annoncé 30 l/min ; 50 V et 5 A maximum. Les tuyaux et conducteurs se choisissent par configuration.
Indiquez le code complet, les suffixes et la quantité ; joignez une photo de la plaque et du faisceau. Pour une nouvelle configuration, précisez 5 tuyaux, diamètre, longueur utile et données électriques.
Modèles droit A5D ou gauche A5S ; descente verticale /VD en option. Exécution 400 bar, liaison mA ou bus sur demande. Leur application doit être confirmée pour l’ensemble demandé.
Le suffixe /En indique le nombre de conducteurs. La section dépend du diamètre et du type de tuyau : utiliser la combinaison publiée ci-dessous. Les cases non proposées ne doivent pas être déduites d’une autre taille.
| Suffixe | Cote A (mm) | Avec 1/4″ R7 | Avec 5/16″ R7 | Avec 3/8″ R7 ou R8 |
|---|---|---|---|---|
| /E2 | 310 | 2x1 mm² | 2x1 mm² | 2x1 mm² |
| /E3 | 318 | 3x1 mm² | 3x1 mm² | 3x1 mm² |
| /E4 | 327 | 4x1 mm² | 4x1 mm² | 4x1 mm² |
| /E5 | 335 | 5x1 mm² | 5x1 mm² | 5x1 mm² |
| /E6 | 344 | 6x0,5 mm² | 6x1 mm² | 6x1 mm² |
| /E8 | 361 | 8x0,5 mm² | 8x0,5 mm² | 8x1 mm² |
| /E12 | 395 | Non proposé | 12x0,5 mm² | 12x1 mm² |
Toutes les 10 tailles de la série sont reprises. Longueurs totales en mètres ; pour ces configurations, la longueur utile = longueur totale − 0,5 m. Compléter Y, X et n d’après les deux tableaux.
| Modèle à compléter | 1/4″ R7 (Y=06, X=R7) | 5/16″ R7 (Y=08, X=R7) | 3/8″ R7 (Y=10, X=R7) | 3/8″ R8 (Y=10, X=R8) |
|---|---|---|---|---|
| A5D295.Y.X/En | 3 | 2,3 | 2,3 | 2,3 |
| A5D320.Y.X/En | 4 | 3,2 | 3,3 | 3,3 |
| A5D340.Y.X/En | 5 | 4,2 | 4 | 4 |
| A5D370.Y.X/En | 6 | 5,3 | 4,5 | 4,5 |
| A5D400.Y.X/En | 7,3 | 6,5 | 5,6 | 5,6 |
| A5D420.Y.X/En | 8,6 | 8 | 6,7 | 6,7 |
| A5D470.Y.X/En | 11,5 | 10 | 9,5 | 9,5 |
| A5D520.Y.X/En | 14,5 | 12,5 | 11,2 | 11,2 |
| A5D570.Y.X/En | 17,5 | 15,5 | 13,5 | 13,5 |
| A5D600.Y.X/En | 21 | 17 | 16 | 16 |
Exemple de code : A5D400.06.R7/E2. Le numéro de taille n’est pas toujours le diamètre réel du flasque : par exemple, la taille 320 correspond ici à 325 mm. La fourniture avec ou sans tuyaux se précise à la demande.

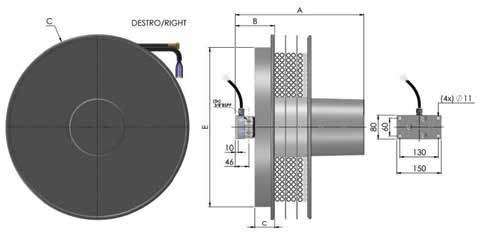

Cotes en millimètres. La cote A dépend du suffixe électrique ; B à E dépendent de la taille. Les dessins 2D et modèles STEP sont indiqués comme disponibles sur demande dans le catalogue.
| Modèle | B | C | D | E |
|---|---|---|---|---|
| A5D295 | 113 | 47 | 295 | 272 |
| A5D320 | 113 | 37 | 325 | 272 |
| A5D340 | 113 | 37 | 340 | 272 |
| A5D370 | 113 | 37 | 370 | 322 |
| A5D400 | 113 | 47 | 400 | 322 |
| A5D420 | 113 | 47 | 420 | 322 |
| A5D470 | 113 | 47 | 478 | 422 |
| A5D520 | 113 | 47 | 520 | 422 |
| A5D570 | 113 | 47 | 570 | 422 |
| A5D600 | 113 | 47 | 620 | 532 |
Donnez-nous le nombre de voies hydrauliques, la tension et le nombre de conducteurs du câble, la longueur utile et la machine à équiper.
