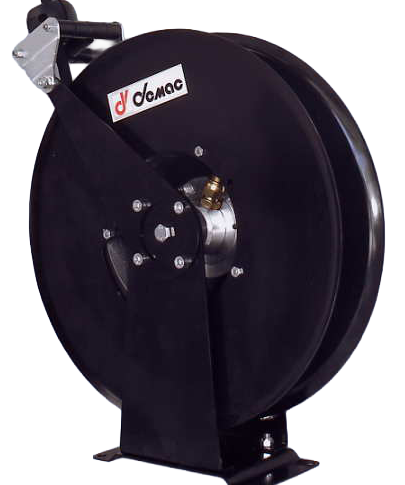

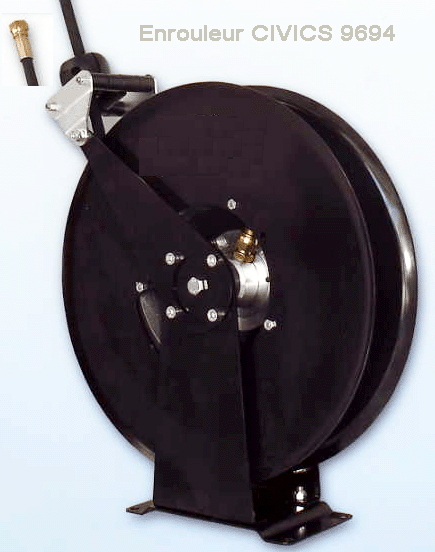

Enrouleurs DEMAC 9690 et 9694 à rappel par ressort et blocage, tuyau I21, 210 bar. Longueurs de 10 à 25 m et dimensions selon configuration.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Configuration du faisceau | Tuyau simple |
| Nombre de voies | 1 voie |
| Débit | 30 l/min |
| Utilisation | Air comprimé, Eau, Graisse, Huile, Azote |
| Entraînement | Automatique (ressort) avec blocage |
| Type de fixation | Mural fixe |
| Pression | 210 bars |
| Ø tuyau | 1/4" - DN 6, 5/16" - DN 8, 3/8" - DN 10 |
| Longueur | 10 m, 15 m, 16 m, 25 m |
| Plage de longueur | Jusqu'à 15 m, De 15 à 30 m |
| Zone ATEX | Non |
| Type de tuyau | I21 |
| Type de raccord | BSPP |
| Température max. fluide | 80 °C |
| Équipement | Dévidoir nu, Équipé (tuyau I21) |
| Schémas techniques | Voir les schémas techniques |
Les enrouleurs 9690 et 9694 sont décrits avec déroulement manuel, rappel par ressort et mécanisme de blocage. Le tableau propose du tuyau I21 à 210 bar, avec des longueurs et dimensions propres à chaque modèle.
Transmettre la plaque, le diamètre et la longueur du tuyau, le fluide, la pression et la température de service, les raccords et les dimensions de fixation.
La fiche indique un débit maximal de 30 l/min, une vitesse de tuyau maximale de 30 m/min et une plage de −20 à +80 °C. Longueurs en m ; cotes A à G en mm.
| Modèle | Ø tuyau | Longueur | Pression | Masse | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 9690 | 1/4″ | 10 | 210 bar | 13 kg | 148 | 128 | 170 | 80 | 372 | 212 | 320 |
| 9690 | 5/16″ | 10 | 210 bar | 13 kg | 148 | 128 | 170 | 86 | 372 | 212 | 320 |
| 9694 | 1/4″ | 10 | 210 bar | 20 kg | 123 | 103 | 140 | 57 | 466 | 255 | 422 |
| 9694 | 1/4″ | 25 | 210 bar | 20 kg | 123 | 103 | 140 | 57 | 466 | 255 | 422 |
| 9694 | 5/16″ | 10 | 210 bar | 20 kg | 123 | 103 | 140 | 57 | 466 | 255 | 422 |
| 9694 | 5/16″ | 16 | 210 bar | 20 kg | 123 | 103 | 140 | 57 | 466 | 255 | 422 |
| 9694 | 3/8″ | 10 | 210 bar | 20 kg | 123 | 103 | 140 | 57 | 466 | 255 | 422 |
| 9694 | 3/8″ | 15 | 210 bar | 20 kg | 123 | 103 | 140 | 67 | 466 | 255 | 422 |

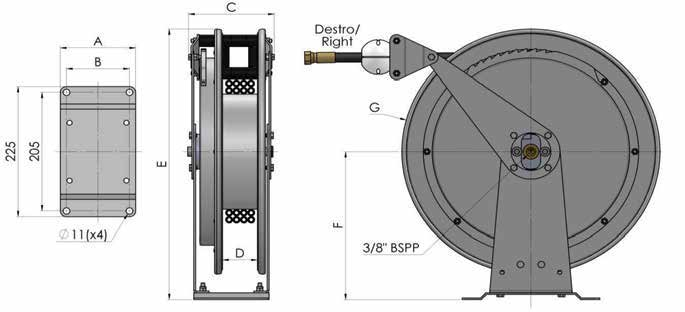

Le plan montre un raccord 3/8" BSPP et quatre trous de fixation Ø11 mm, avec un entraxe longitudinal de 205 mm. Les cotes D sont reprises ligne par ligne ; la fiche et le plan de l’exécution priment sur une cote générique de famille.
La limite de température du tuyau pris séparément ne remplace pas celle de l’enrouleur. Le montage, les réglages et l’entretien doivent suivre la notice correspondant à la référence.
Donnez-nous le nombre de voies, le diamètre de tuyau, la pression et le débit de service, la longueur utile et la machine à équiper.
