Demac AG25 enrouleur de tuyaux de grande longueur et de diamètre supérieur
  • Demac AG25 enrouleur de tuyaux de grande longueur et de diamètre supérieur

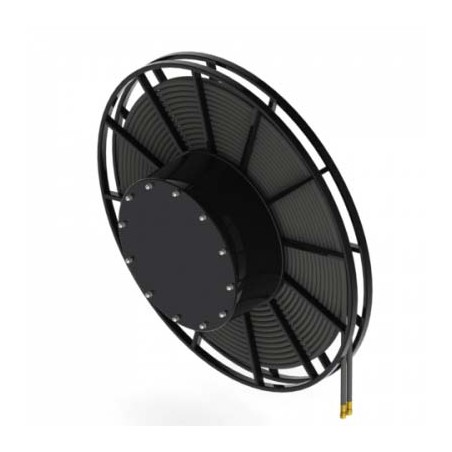

Type AG.25 - 2 tuyaux (grande longueur - diamètre supérieur)

Enrouleurs Hydraulique :
Double tuyau

- Pour tuyaux doubles avec soudure thermoplastique avec longueur et diamètre supérieurs
- Disponible en version Droite ou Gauche
- Fixation par bride en L
- Auto-enroulement permanent par ressort (tension constante)


PRESSION DE TRAVAIL MAX. 350bar
DEBIT MAXIMUM L/MIN 135

Convient notamment pour les chariots élévateurs, grues, bras télescopiques, etc...

Fiche technique enrouleur Demac série AG.25 (PDF)

Debit maximum: 135 l/min

Pression de travail: standard 300 bar / en option 400 bar

Vitesse maximum du tuyau: 30 m/min

Plage de Température: -20/+80°C en option: -40/+80°C

AGD800=modèle droit/right model AGS800=modèle gauche/left model

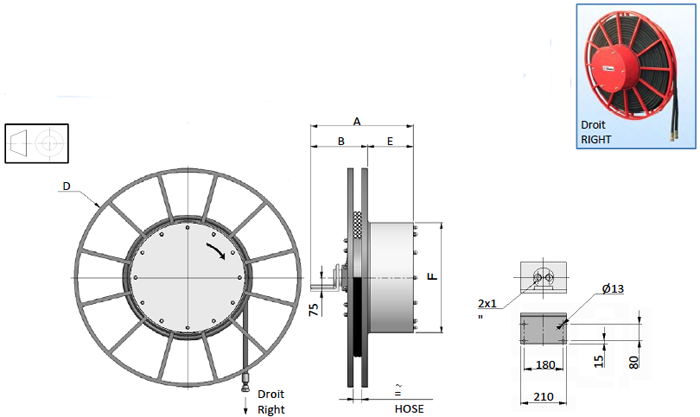

 Demac AG25 enrouleurs hydraulique schéma technique

modèle droit



Right model

A

B

D

E

F

Sans tuyau

Without hose



Ø

Tuyau/Hose

Avec Tuyau - with hose

Long. totale

Total length

Lungh utile

Usable length

B1

B2

B3

mm

kg

XX=B1

XX=B2

XX=B3

m

m







AGD800.25.10.XX



440



180



810



155



605



3/8"

20,0

19,0







AGD800.25.12.XX

1/2"

18,0

17,0







AGD800.25.16.XX

5/8"

16,0

15,0







AGD800.25.19.XX

3/4"

15,0

14,0







AGD900.25.10.XX



440



180



910



190



605



3/8"

26,0

25,0







AGD900.25.12.XX

1/2"

24,0

23,0







AGD900.25.16.XX

5/8"

22,0

21,0







AGD900.25.19.XX

3/4"

20,0

19,0







AGD1000.25.10.XX



490



180



1000



240



605



3/8"

30,0

29,0







AGD1000.25.12.XX

1/2"

28,0

27,0





AGD1000.25.16.XX

5/8"

24,0

23,0





AGD1000.25.19.XX

3/4"

20,0

19,0





AGD1100.25.10.XX



490



180



1100



240



605



3/8"

35,0

33,0





AGD1100.25.12.XX

1/2"

35,0

33,0





AGD1100.25.16.XX

5/8"

30,0

28,0





AGD1100.25.19.XX

3/4"

25,0

23,0





AGD1200.25.10.XX



544



300



1200



244



605



270

3/8"

48,0

38,0





AGD1200.25.12.XX

1/2"

44,0

40,0





AGD1200.25.16.XX

5/8"

37,0

35,0





AGD1200.25.19.XX

3/4"

30,0

28,0





AGD1300.25.10.XX



544



300



1300



244



605



3/8"

55,0

50,0





AGD1300.25.12.XX

1/2"

52,0

50,0





AGD1300.25.16.XX

5/8"

45,0

43,0





AGD1300.25.19.XX

3/4"

35,0

33,0





AGD1400.25.16.XX

544

300

1400

304

650



5/8"

50,0

48,0





AGD1400.25.19.XX

3/4"

40,0

38,0





AGD1500.25.12.XX



Seulement sur demande

Only on request



1/2"

-

-





AGD1500.25.16.XX

5/8"

60,0

55,0





AGD1500.25.19.XX

3/4"

-

-





AGD1550.25.12.XX



1/2"

77,0

72,0





AGD1600.25.19.XX/O



3/4"

-

-





Téléchargement

PDF - Demac enrouleur tuyau AG25

Demac Type AG.25 2 tuyaux (grande longueur - diamètre supérieur) Enrouleurs Hydraulique : Double tuyau - Pour tuyaux doubles avec soudure thermoplastique avec longueur et diamètre supérieurs - Disponible en version Droite ou Gauche - Fixation par bride en L - Auto-enroulement permanent par ressort (tension constante) PRESSION DE TRAVAIL MAX. 350bar DEBIT MAXIMUM L/MIN 135
