Enrouleurs DEMAC 800–804 automatiques avec arrêt du tuyau et étrier pivotant. Tuyaux de 5 à 20 m, 10 ou 15 bar selon référence, dimensions en millimètres.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Configuration du faisceau | Tuyau simple |
| Nombre de voies | 1 voie |
| Débit | 40 l/min |
| Utilisation | Air comprimé |
| Entraînement | Automatique avec blocage |
| Type de fixation | Mural pivotant |
| Pression | 10 bars, 15 bars |
| Longueur | 10 m, 15 m, 20 m, 5 m |
| Plage de longueur | Jusqu'à 15 m, De 15 à 30 m |
| Zone ATEX | Non |
| Température max. fluide | 60 °C |
| Équipement | Équipé (tuyau) |
| Ø tuyau | 10 mm, 12 mm, 6 mm, 8 mm |
| Schémas techniques | Voir les schémas techniques |
Les enrouleurs automatiques 800 à 804 sont équipés d’un dispositif d’arrêt du tuyau et d’un étrier pivotant. La référence se choisit selon le tuyau en millimètres, la longueur et la pression indiquées au tableau.
Transmettre la référence ou une photo de plaque, le fluide, la pression et la température de service, le diamètre intérieur réel du tuyau, sa longueur et les dimensions de fixation.
Le titre de la planche mentionne l’air et l’eau ; les cinq lignes du tableau sont regroupées sous « air comprimé ». Pour l’eau, faire confirmer l’exécution concernée. Les tuyaux sont désignés par leurs diamètres intérieur × extérieur en mm, sans conversion automatique en pouces.
| Modèle | Tuyau mm | Longueur | Pression | A mm | B mm | C mm | D mm | Ø E mm |
|---|---|---|---|---|---|---|---|---|
| 800 | 6x8 | 5 m | 10 bar | 225 | 130 | 180 | 100 | 6,5 |
| 801 | 6x10 | 10 m | 10 bar | 310 | 160 | 260 | 70 | 8,5 |
| 802 | 8x12 | 15 m | 15 bar | 450 | 195 | 361 | 70 | 8,5 |
| 803 | 10x15 | 20 m | 15 bar | 530 | 210 | 425 | 70 | 10,5 |
| 804 | 12x18 | 15 m | 15 bar | 530 | 210 | 425 | 70 | 10,5 |

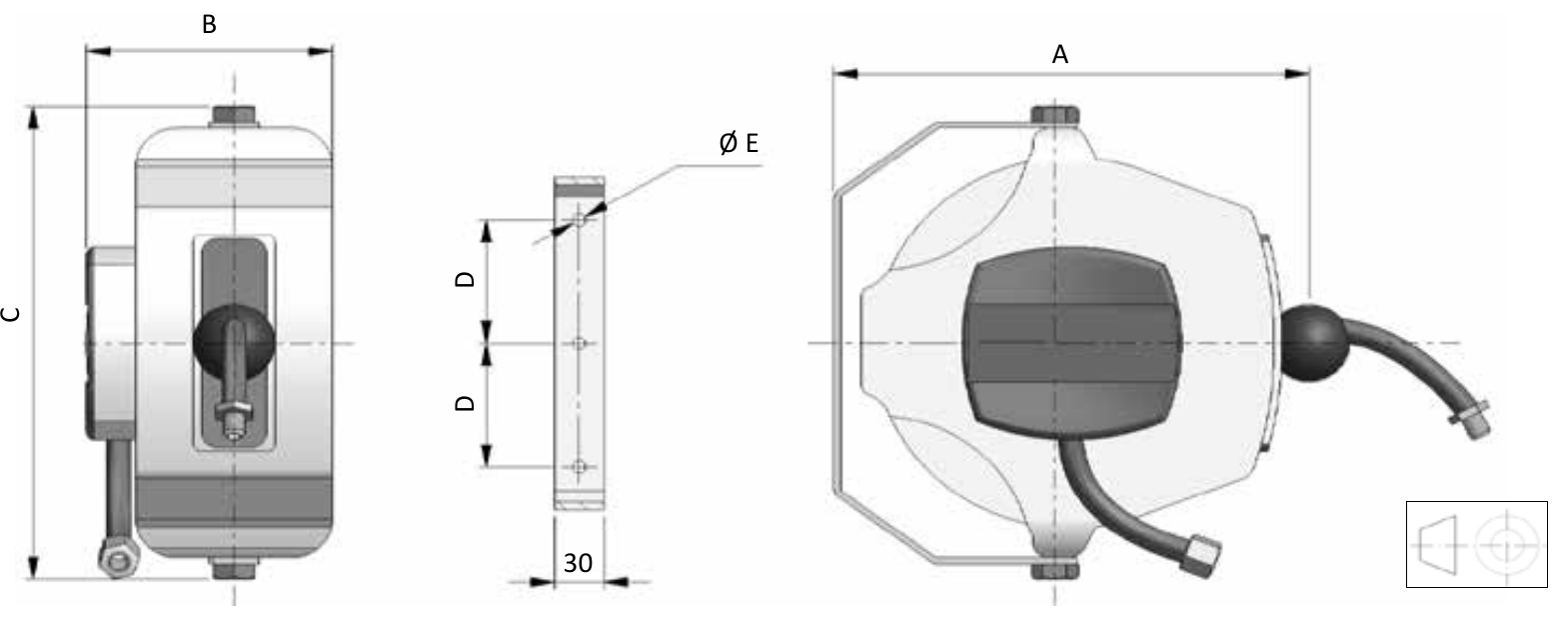

La fiche annonce un débit maximal de 40 l/min, une vitesse de tuyau maximale de 30 m/min et une plage de température de −10 à +60 °C. Les dimensions A à E se rapportent au dessin de l’exécution ; le plan et la notice restent nécessaires pour l’installation.
Donnez-nous le nombre de voies, le diamètre de tuyau, la pression et le débit de service, la longueur utile et la machine à équiper.
